Reparatur Ölpumpenantrieb 2.0 PD TDIs mit Ausgleichswellen
dieselschrauber Beitrag17-04-2015, 8:55
Bei allen 2.0 TDI Pumpe-Düse Motoren mit Ausgleichswellenmodul erfolgt der Antrieb der Ölpumpe über eine unzureichend dimensionierte 6-Kant-Welle.

Im Fehlerfall erfolgt durch den abgenutzten Sechskant kein Antrieb der Ölpumpe mehr, schwere Folgeschäden können die Folge sein, falls man nicht sehr schnell reagiert/reagieren kann.

FAQ:
- Wie bemerkt man den Schaden? Gar nicht, ausser, wenn es bereits zu spät ist: Im Kobiinstrument erscheint eine Fehlermeldung über fehlenden Öldruck.
- Gibt es eine Möglichkeit zu erfahren, ob mein 2.0 TDI betroffen ist? Alle 2.0 TDI aus dem Volkswagen Konzern mit Pumpe-Düse Einspritzung und Ausgleichswellen und einige frühe Common-Rail TDIs, der Antrieb der Ölpumpe erfolgt in diesen Fällen immer über den unterdimensionierten 6-Kant. Motoren ohne Ausgleichswellenmodul oder spätere Common Rail TDIs sind meines Wissens nicht betroffen. Die Firma Wild hat dazu eine Liste der Motoren mit Problemen am Ausgleichswellenmodul erstellt.
- Was sollte man im Fehlerfall tun? SOFORT die nächste sichere Haltemöglichkeit nutzen und Motor abstellen. Die fehlende Schmierung an Motor und Turbolader lässt sehr schnell gravierende Schäden (= Totalschrott) entstehen, leider ist die Öldrucküberwachung auch noch träge, d.h. zeigt den fehlenden Öldruck nicht unter allen Rahmenbedingungen sofort an.
- Was kann man vorsorglich tun, wenn man ein betroffenes Fahrzeug besitzt? Der Tausch und Ausbau des 6-Kants der Ölpumpe ist bei den meisten Modellen mit überschaubarem Aufwand (beim A6 4F scheinbar leider nicht) verbunden, die Ölwanne muss dazu demontiert werden. Vorsorglich sollte ein neuer 6-Kant eingebaut werden. Als Richtwert zur Prüfung schätze ich ca. 1500 Betriebsstunden als sinnvoll ein. Ist die Aufnahme in der Ausgleichswelle bereits stark verschlissen, muss diese ebenfalls ausgebaut und repariert bzw. ausgetauscht werden.

Schadensbegutachtung:
- Der Turbolader ist durch die fehlende Motorölversorgung besonders gefährdet. Durch Abnahme des Ansaugschnorchels lässt sich am Turbinenrad prüfen, ob die Turbinenwelle nicht bereits "fest" ist oder übermässiges Spiel aufweist.
- Durch Abnahme der Nockenwellenabdeckung können die Nockenwellen auf Einlaufspuren und Verschleiss geprüft werden. Zeigen die Nockenwellen bereits Verschleiss, ist dies leider sehr schlecht, da die Lagerstellen an der Kurbelwelle dann kaum besser aussehen werden. In diesem Fall wäre ein kompletter Austauschmotor eine gute Option.

Ausbau und Reparatur Ausgleichswelle:
Zur Demontage der Ölwanne muss beim A6 4F die Motorlagerung gelöst und der Motor ein gutes Stück angehoben werden. Nach dem Abbau der Ölwanne, werden zunächst die Positionen der Ausgleichswellen, des Zwischenzahnrads und der Kurbelwelle markiert. Der spätere Einbau hat unbedingt in den gleichen Positionen zu erfolgen, da sonst aus den Ausgleichswellen Unwuchtwellen werden!
Das Zwischenrad für den Antrieb des Ausgleichswellenmoduls nicht lösen! Grund: Die "Einstellung" des Spiels der Zahnräder geschieht mittels einer Verschleissbeschichtung und einem neuem Zahnrad, anderweitig ist es heikel, es richtig einzustellen. Das Zahnflankenspiel beträgt 0,038mm bis 0,072mm.
Die Ölwanne ist trotz angehobenem Motor nicht ganz leicht abzunehmen: Von vor dem Auto aus gesehen hintere Seite nach rechts drehen und gleichzeitig Ölwanne vorne nach unten kippen. Stecker vom Klimakompressor entfernen. Vor dem Wiedereinbau macht es Sinn, diesen Vorgang zu üben.
Der Wiedereinbau der Ölwanne erfolgte mit Loctite SI5926 als Dichtmittel. Die beiden Befestigungsschrauben der Ölwanne in der Kupplungsglocke wurden mit Dichtmittel in die Öffnungen "geklebt", da es schwierig ist, diese einzusetzen wenn die Ölwanne bereits an Ort und Stelle ist. Für diese beiden Schrauben ist ein Innensechskant mit Kugelkopf und der richtigen Länge (ca. 12cm) notwendig.


Drehmomente der Schrauben:
- M6 Schrauben Ölwanne: 15Nm
- Große Schrauben waagrechte Verbindung Ölwanne - Getriebe: 45Nm
- Große Schrauben senkrechte Verbindung Ölwanne - Motorblock: 40Nm
- M7 Schrauben Ausgleichswellenmodul: 13Nm und 90° weiterdrehen
- M8 Schrauben Ausgleichswellenmodul: 20Nm und 90° weiterdrehen



 Beschreibung:
 Reparierte Ausgleichswelle mit neuen Innensechskant und Verbindungs-Sechskant.

Als zuverlässige Reparaturmöglichkeit für den Innensechskant der Ausgleichswelle kann ich die Firma Wild Motoren empfehlen. Die dort angebotene Lösung ist ein vielfaches günstiger als Teiletausch mit Originalteilen, erneutem Verschleiss wird mit einem längerem 6-Kant vorgebeugt:

Wild Motoren GmbH & Co. KG
Gewerbegebiet
An der Spielleite 21
D-97294 Unterpleichfeld

Der Ablauf der Reparaturabwicklung wird hier beschrieben:
https://wild-motoren.de/9930-2/
 Dateigröße:  315,79 KB
 Angeschaut:  50661 mal



 Beschreibung:
 Zum Zerlegen des Ausgleichswellenmoduls muss das Ölrohr und die Ölpumpe entfernt werden. Positionen der Ausgleichswellen markieren!
Der Deckel des Moduls kann dann mit leichten Schlägen gelockert werden. Die zu reparierende Ausgleichswelle kann dann herausgenommen werden.
Vorsicht, die Lagerschalen der Ausgleichswellen nicht verlieren bzw. verdrücken.
 Dateigröße:  794,31 KB
 Angeschaut:  66217 mal



 Beschreibung:
 Aufnahme des 6-Kants in der Ausgleichswelle. Leider sieht sie nicht gut aus, lediglich ein neuer 6-Kant (bzw. Umdrehen) würde nur kurzzeitig halten.
 Dateigröße:  422,96 KB
 Angeschaut:  67949 mal



 Beschreibung:
 Die Wurzel des Übels: der 6-Kant, welcher eine der Ausgleichswellen mit der Ölpumpe verbindet. Wie man deutlich sieht, ist das hintere Ende stark abgenutzt - es lässt sich in der Ausgleichswelle drehen, ein Antrieb der Ölpumpe ist so nicht mehr möglich.
 Dateigröße:  465,42 KB
 Angeschaut:  55562 mal



 Beschreibung:
 Nachdem der Motor ausreichend weit nach oben gesetzt wurde, kann man endlich die Ölwanne abnehmen um das Ausgleichswellenmodul mit Ölpumpe demontieren zu können.

Vorsicht: Die Lage der Ausgleichswellen zur Kurbelwelle und gegeneinander ist wichtig. Alle relevanten Positionen wurden mit Reissnadel bzw. Körner markiert.
 Dateigröße:  1,33 MB
 Angeschaut:  102858 mal



 Beschreibung:

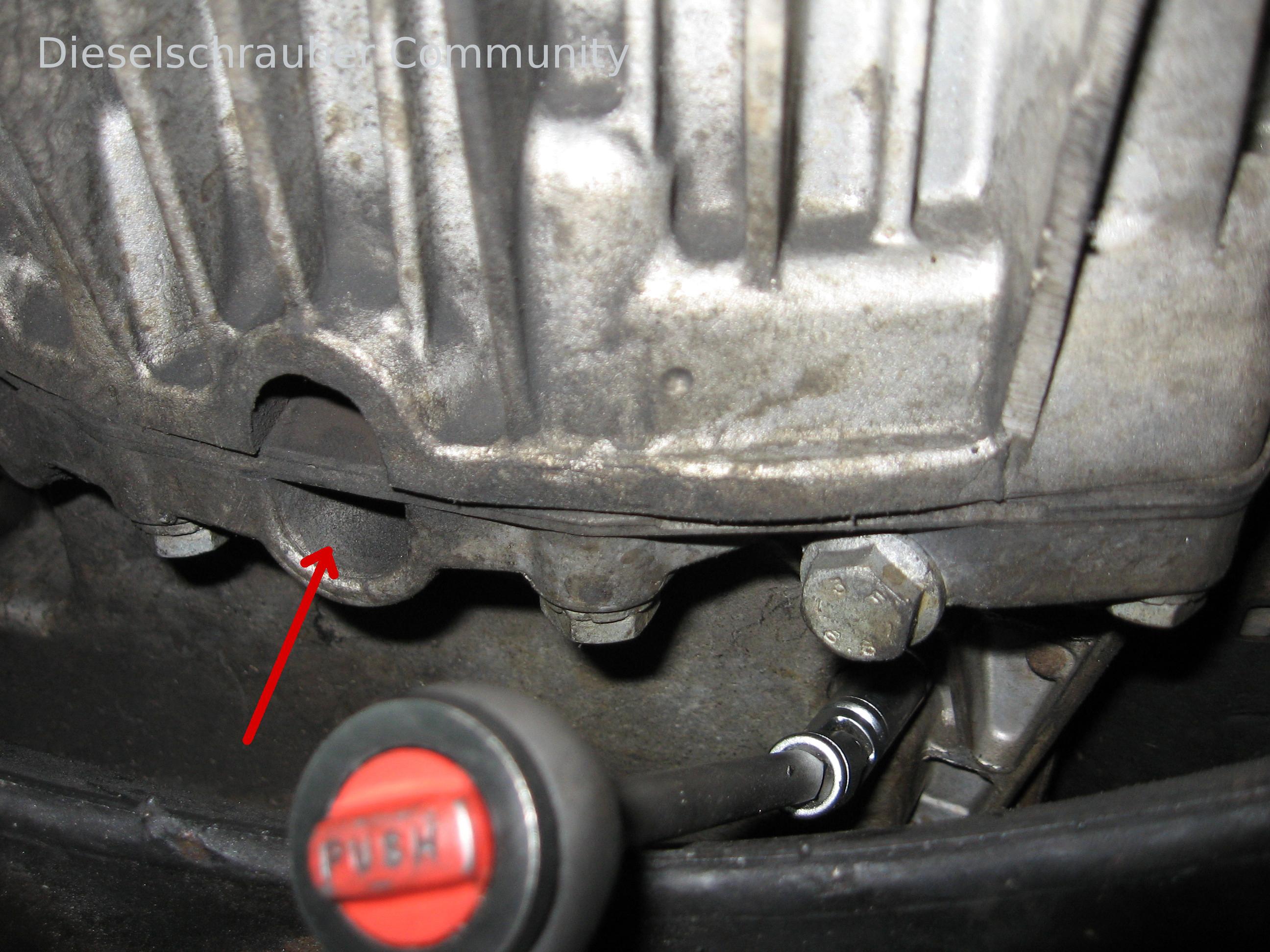

 Zur Demontage der kupplungsseitigen Befestigungsschrauben sind hochwertige 5mm Innensechskantschlüssel mit Kugelkopf hilfreich. Am besten besitzt man unterschiedliche Längen, bei mir war z.B. der eine Schlüssel zu kurz, der andere zu lang.
Um an alle Schrauben vernünftig gelangen zu können, wurde das hintere Motorlager gelockert und die beiden vorderen Seitlichen gelöst (vorne komplett entfernt) um den Motor mittels Hebewerkzeug nach oben ziehen zu können. Zur Vermeidung von Unfallgefahren wurden passende Hartholzkeile auf die Halterungen der Motorlager gelegt und der Motor kann dort "geparkt" werden. Vorsicht, der Motor ist schwerer als gedacht.
 Dateigröße:  1,06 MB
 Angeschaut:  52582 mal



 Beschreibung:
 Leider ist der Zugang zu den hinteren Befestigungsschrauben der Ölwanne beim A6 4F erschwert - der Stabilisator und das vordere Motorlager (nicht im Bild) werden entfernt.

Nach dem Lösen der beiden Motorlager links und rechts kann der Motor leicht angehoben und die Motorlager unterlegt werden.
 Dateigröße:  1,11 MB
 Angeschaut:  58114 mal



 Beschreibung:

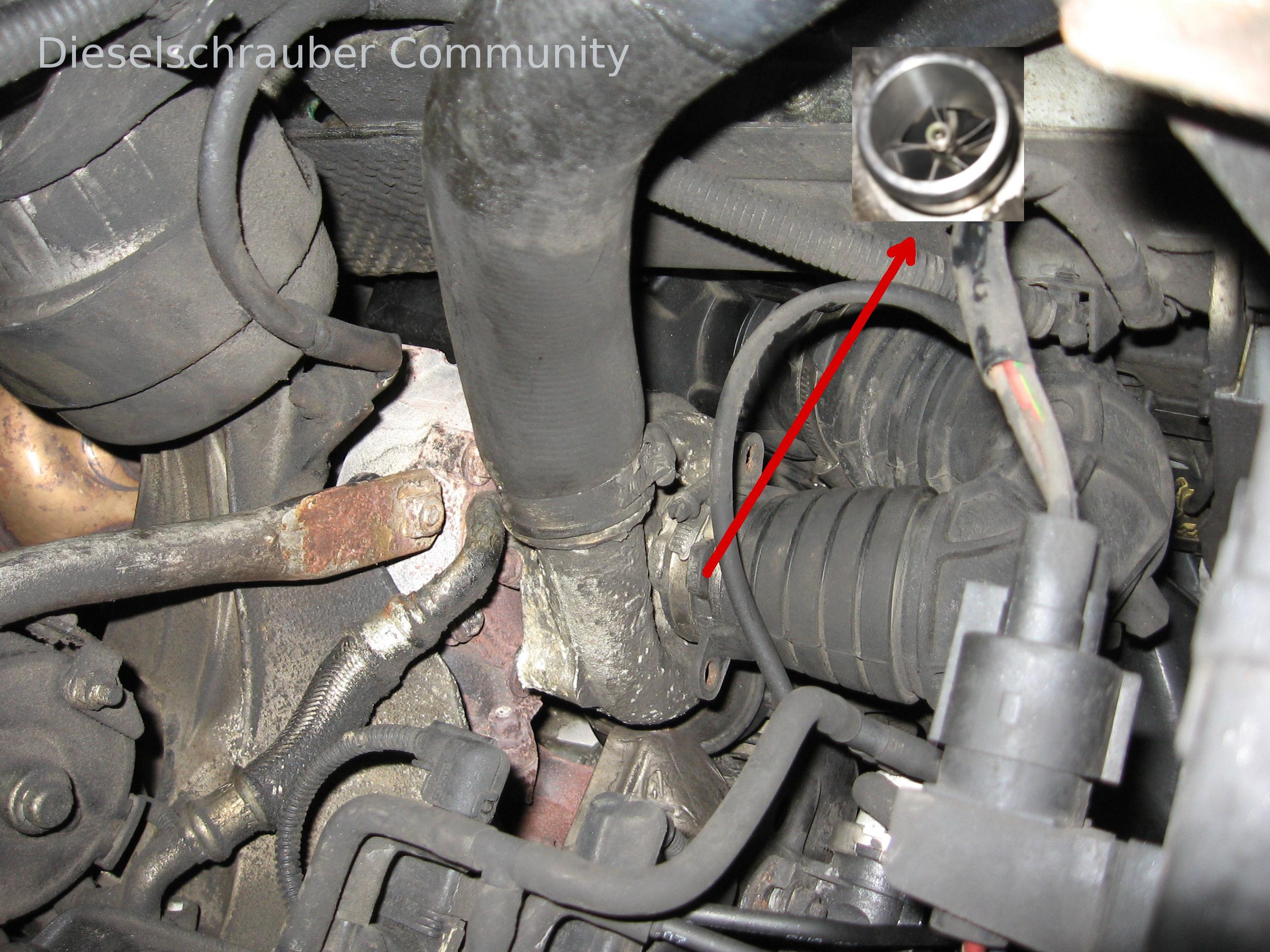

 Turbolader, wir nehmen für eine Kurzbeurteilung den Ansaugschnorchel auf der Verdichterseite ab, Ansicht der Verdichterseite oben rechts.

Die Turbinenwelle ist leicht drehbar, zeigt jedoch fühlbares Spiel. Ob dieses im normalen Bereich liegt, ist weiter zu prüfen.
 Dateigröße:  1,24 MB
 Angeschaut:  59374 mal



 Beschreibung:
 Bestandsaufnahme Zylinderkopf: Die Nockenwellen sehen gut aus, keine Einlaufspuren erkennbar. Die minimalen Riefen an den Rollen der PD-Elemente waren bereits im Fast-Neuzustand vorhanden.
 Dateigröße:  1,24 MB
 Angeschaut:  53295 mal


Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
Dieselschrauber VCDS HEX-V2 Diagnosesystem


Zuletzt bearbeitet am 06-09-2018, 17:29, insgesamt 28-mal bearbeitet.
