Beitrag06-10-2007, 19:06    Titel: KDataScope CSV Log Viewer, Download und Features Antworten mit Zitat

Thema für Verbesserungsvorschläge und Releasehistorie vom CSV Log Viewer KDataScope.

Wafür ist KDataScope gut?
KDataScope ist ein Programm um aufgezeichnete VCDS, KOBD2Check oder GS-911 Logdateien anzusehen bzw. die aufgezeichneten Messwerte schnell und einfach zu überblicken und auszuwerten.

Das Programm KDataScope ist eine einfach zu nutzende Alternative zu VAGScope, welche folgende Vorteile hat:
- Schneller Auffinden von interessanten Messwerten durch die variable Zoomfunktion.
- Automatische Skalierung der Messwertkurven.
- Messwerte als Tooltip für die Cursorposition im Log. - Deltacursor
- 3-D Ansichten (Map) aus Messwertkurven erstellen.

Ohne Konvertierungsmüll, ohne sinnloses Geklicke. Es muss nichts konvertiert oder umständlich konfiguriert werden, nichts umständlich in Tabellenkalkulationen importiert werden: Doppelklick auf die Logdatei, Ansicht!

Egal ob als Messwertkurven mit und ohne Zoom, als tabellarische Zahlenwerte oder für Chiptuner zur Generierung/Identifikation von 3D-Kennfeldern.

Du willst KDataScope gratis testen? Download KDataScope Demoversion!

Verbesserungsvorschläge sind erwünscht.

Die aktuelle KDataScope Version von Kaufmann Automotive ist in der dieselschrauber VCDS Distribution und beim RKS+CAN (KOBD2Check OBD2-Tool, KCANMonitor CAN Sniffer) inbegriffen, kann aber auch separat erworben werden.

Grüße, Rainer
PS: So erstellt man ein VCDS Log



 Beschreibung:

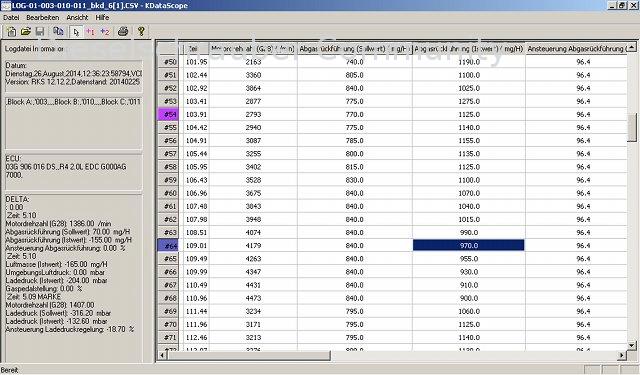

 CSV Dateien von VCDS oder KOBD2Check ansehen, Tabellenansicht.
 Dateigröße:  62,61 KB
 Angeschaut:  3037 mal



 Beschreibung:

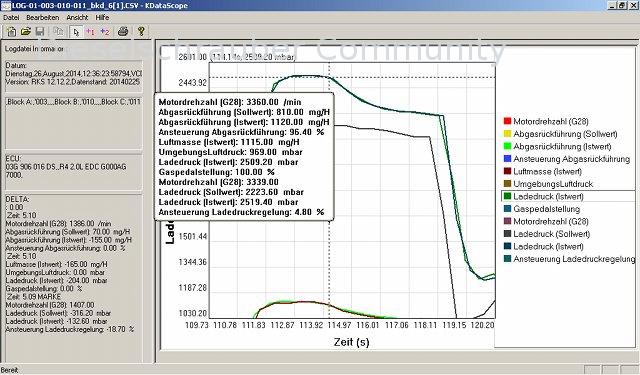

 CSV Dateien von VCDS oder KOBD2Check ansehen, Messwertkurven.
 Dateigröße:  65,16 KB
 Angeschaut:  2896 mal


Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop


Zuletzt bearbeitet am 25-01-2018, 17:14, insgesamt 24-mal bearbeitet.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
Jochen_145
Gast







Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)

Beitrag07-10-2007, 11:08    Titel: KDataScope CSV Log Viewer, Download und Features Antworten mit Zitat

Hallo Rainer,

für den ersten Schuss nicht schlecht:
was mir persönlich fehlt, bzw. die Auswertung von Messdaten vereinfachen würde:

- Zoom, Skalierung der x- und der y-Achse
- die Möglichkeit mit zwei y-Achsen zu arbeiten um z.B, Motordrehzahl und Förderdauer o.ä. in einem Diagramm zu sehen.
- Signale aus der Logdatei in der Grafik ein-/ ausblenden zu können, um z.B. nur 3 von 12 aufgenommenen Signalen angezeigt zu bekommen

Schön ist das Fadenkreutz, was die Messwerte des angewählten Signals genau anzeigt.

Gruss Jochen
Nach oben
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17349
Karma: +619 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag07-10-2007, 11:11    Titel: KDataScope CSV Log Viewer, Download und Features Antworten mit Zitat

Hi Jochen,

vielen Dank für die Tipps! Zoom gibts aber schon, mit linker Maustaste kannst Du ein Rechteck aufziehen, in das dann gezoomt wird (klick links oben und mit gerdrückter linker Maustaste nach rechts unten ziehen).
In Gegenrichtung (rechts unten nach links oben im Diagramm aufziehe) zoomt es wieder zurück.

Die x/y Achsskalierungen kann man per Klick auf den Endwert ändern.

Viele Grüße, Rainer
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop


Zuletzt bearbeitet am 08-02-2018, 14:42, insgesamt 1-mal bearbeitet.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
Jochen_145
Gast







Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)

Beitrag07-10-2007, 11:29    Titel: KDataScope CSV Log Viewer, Download und Features Antworten mit Zitat

Zomm gibts aber schon

ha, wenn man es weiss, spielt es sich schön auf diese Weise, klasse!

Die x/y Achsskalierungen kann man per Klick auf den Endwert ändern

Das Übernehmen der neuen Werte mittels <TAB> oder <enter>, fände ich persönlich etwas besser.
Das ich erst irgentwo mit der Maus hinklicken muss, etwas gewöhnungsbedürftig.
Na, ich bin halt MS-Windows versäucht...icon_wink.gif

Aber trotzdem, das Programm wird nett icon_biggrin.gif

Gruss Jochen
Nach oben
ulf
Profi-Schrauber
Profi-Schrauber


KFZ-Schrauber seit: 13.04.2002
Beiträge: 11122
Karma: +13 / -0   Danke, gefällt mir!
Wohnort: Saarland
2013 Volkswagen Polo
Premium Support

Beitrag07-10-2007, 17:15    Titel: KDataScope CSV Log Viewer, Download und Features Antworten mit Zitat

Hi Rainer,

auf meinem Lappi mit W98SE hängt sich das Proggi öfters auf (weißes Fenster, Datei neu öffnen klappt nur ausnahmsweise).

Eine meiner offenbar schwerverdaulichen .csv hänge ich an.



LOG-01-008-010-033.CSV
 Beschreibung:
 KDataScope CSV Log Viewer, Download und Features
KDataScope CSV Log Viewer, Download und Features
Download
 Dateiname:  LOG-01-008-010-033.CSV
 Dateigröße:  34,37 KB
 Heruntergeladen:  2496 mal
Gruß Ulf
_________

Polo 6R CDLJ / PNU
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden   Fahrzeuge des Benutzers ansehen
ulf
Profi-Schrauber
Profi-Schrauber


KFZ-Schrauber seit: 13.04.2002
Beiträge: 11122
Karma: +13 / -0   Danke, gefällt mir!
Wohnort: Saarland
2013 Volkswagen Polo
Premium Support

Beitrag07-10-2007, 19:47    Titel: KDataScope CSV Log Viewer, Download und Features Antworten mit Zitat

vagtuning hat folgendes geschrieben:
Dein Log hängt sich auch bei mir auf "Programm wird beendet"

Dann hat Rainer ja was zum Suchen, warum . . . das Log ist übrigens mit seinem Hex-CAN-System gemacht: "Inkompatbilität" wird als Begründung nicht akzeptiert icon_twisted.gif
Gruß Ulf
_________

Polo 6R CDLJ / PNU
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden   Fahrzeuge des Benutzers ansehen
Malte1408
Schrauber
Schrauber
Avatar-Malte1408

KFZ-Schrauber seit: 23.06.2005
Beiträge: 423
Karma: +5 / -0   Danke, gefällt mir!
Wohnort: Hannover

Premium Support

Beitrag07-10-2007, 20:01    Titel: KDataScope CSV Log Viewer, Download und Features Antworten mit Zitat

ulf hat folgendes geschrieben:
vagtuning hat folgendes geschrieben:
Dein Log hängt sich auch bei mir auf "Programm wird beendet"

Dann hat Rainer ja was zum Suchen, warum . . . das Log ist übrigens mit seinem Hex-CAN-System gemacht: "Inkompatbilität" wird als Begründung nicht akzeptiert icon_twisted.gif


Die ist, wie es mir aussieht aber schon mit dem CSV-Konverter konvertiert worden oder? Also keine richtige CSV mehr.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
ulf
Profi-Schrauber
Profi-Schrauber


KFZ-Schrauber seit: 13.04.2002
Beiträge: 11122
Karma: +13 / -0   Danke, gefällt mir!
Wohnort: Saarland
2013 Volkswagen Polo
Premium Support

Beitrag07-10-2007, 20:14    Titel: KDataScope CSV Log Viewer, Download und Features Antworten mit Zitat

Malte1408 hat folgendes geschrieben:
Die ist, wie es mir aussieht aber schon mit dem CSV-Konverter konvertiert worden oder? Also keine richtige CSV mehr.

Normal nein . . . geöffnet (mit Excel), gespeichert als .xls, und danach geht die .csv gleich in den Lappi-Papierkorb.
Von dort habe ich sie wieder ausgegraben, aber nicht verändert. Weiter verwurstet wird bei mir immer nur die .xls.
Gruß Ulf
_________

Polo 6R CDLJ / PNU
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden   Fahrzeuge des Benutzers ansehen
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17349
Karma: +619 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag08-10-2007, 8:12    Titel: KDataScope CSV Log Viewer, Download und Features Antworten mit Zitat

Hi Ulf,

die Datei enthält statt Kommas und Punkten Strichpunkte und Kommas.
Hängenbleiben sollte das Programm natürlich trotzdem nicht icon_smile.gif

Viele Grüße, Rainer
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17349
Karma: +619 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag08-10-2007, 22:41    Titel: VAG-COM KDataScope Antworten mit Zitat

Update gegen Hängenbleiber, Print/Save As Bitmap...
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop


Zuletzt bearbeitet am 11-10-2007, 21:18, insgesamt 1-mal bearbeitet.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
wolfi_b
Profi-Schrauber
Profi-Schrauber


KFZ-Schrauber seit: 17.02.2004
Beiträge: 875
Karma: +1 / -0   Danke, gefällt mir!


VCDS/Reparatur Support

Beitrag09-10-2007, 7:11    Titel: KDataScope CSV Log Viewer, Download und Features Antworten mit Zitat

Hi Rainer!

Nettes Spielzeug icon_biggrin.gif

Ich persönlich würde mir ein Save as GIF wünschen.
Ausserdem scheint dein Tool Gruppe 0 Logs nicht zu mögen.

Manche Leute sind leider auf die Gruppe 0 angewiesen. icon_redface.gif



LOG-01-000-xxx-xxx.CSV
 Beschreibung:
 KDataScope CSV Log Viewer, Download und Features
KDataScope CSV Log Viewer, Download und Features
Download
 Dateiname:  LOG-01-000-xxx-xxx.CSV
 Dateigröße:  18,87 KB
 Heruntergeladen:  1426 mal
1993 Audi 80 B4 1Z
2004 Seat Leon 1M ASV
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17349
Karma: +619 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag11-10-2007, 21:18    Titel: KDataScope CSV Log Viewer, Download und Features Antworten mit Zitat

Update: Meßwertblock 0, Shortcuts.
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop


Zuletzt bearbeitet am 05-04-2008, 21:29, insgesamt 4-mal bearbeitet.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
oldewurtel
Blaumann
Blaumann
Avatar-oldewurtel

KFZ-Schrauber seit: 16.05.2004
Beiträge: 154
Karma: +12 / -0   Danke, gefällt mir!
Wohnort: LB

Premium Support

Beitrag08-01-2008, 20:42    Titel: KDataScope CSV Log Viewer, Download und Features Antworten mit Zitat

Hallo Rainer,

das ist sicher ein sehr nützliches Tool, wenn man bedenkt, wieviel Mausclicks man benötigt, um nach einer Log-Fahrt ein paar Kurven zu sehen.....

Folgende Bugs habe ich bei einem Schnelltest festgestellt (XP Professional mit DELL D610, 1,6 GHz Laptop):

1. Bei mir bleibt der Cursor ab und zu undefiniert an der Maus hängen
2. Wie kommt man aus dem Zoom-Modus wieder heraus? Datei neu laden klappt.....


Weitere wünschenswerte Features:
1. Wählbare Umrechnung des TV in (100-TV), damit das TV logischer wird (z.B. kleines TV -> kleinerer LD, großes TV -> größerer LD). Ich versehe mich hier immer gerne....
2 . Allgemeine Datei-Infos wären sicher hilfreich (Datum, Uhrzeit, Filename)
--- Der rasende Resourcen-Schoner ---
A4 Avant TDI, 9/96, AFN/DHF, 332 Tkm
142 g/km CO2 (93/116/EG)

--- Das Spass-Auto für schöne Tage ---
Siehe links...
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17349
Karma: +619 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag08-01-2008, 23:21    Titel: KDataScope CSV Log Viewer, Download und Features Antworten mit Zitat

Hi Kassen,

Zitat:
Zomm gibts aber schon, mit linker Maustaste kanns Du ein Rechteck aufziehen, ion das dann gezoomt wird (klick links oben nach rechts unten).
In Gegenrichtung (rechts unten nach links oben im Diagramm aufziehe) zoomt es wieder zurück.

vielen Dank für die Tipps!

Nur, was meinst Du mit 1) ? Das 'Fadenkreuz' (Cursor) sollte sich immer den Punkt suchen der dem Mauszeiger am nächsten ist.

Viele Grüße, Rainer
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
oldewurtel
Blaumann
Blaumann
Avatar-oldewurtel

KFZ-Schrauber seit: 16.05.2004
Beiträge: 154
Karma: +12 / -0   Danke, gefällt mir!
Wohnort: LB

Premium Support

Beitrag13-01-2008, 11:04    Titel: KDataScope CSV Log Viewer, Download und Features Antworten mit Zitat

Hallo Rainer,

meine Fehlerbeschreibung mit dem undefinierten Fadenkreuz hat sich in Wohlgefallen aufgelöst. icon_biggrin.gif
(das eigentliche Problem saß vor dem PC icon_redface.gif )

Ich hatte zum Testen des Tools unglücklicherweise ein Log-File mit sehr langen Pausen genommen.
Es sind drei Abschnitte mit Daten, die mit Pausen aufgefüllt waren.
In der Darstellung wird natürlich der letzte Datenpunkt von Abschnitt 1 mit dem ersten Datenpunkt von Abschnitt 2 durch eine gerade Linie verbunden.
Da diese Linie selbst aber keinen Datenpunkt enthält, "springt" das Fadenkreuz beim Übergang von Abschnitt 1 nach 2 über diese Linie icon_exclaim.gif .

Mit dem Zoom klappt auch, man muss es nur wissen. Es wäre sicher gut im Kontext-Menu (rechte Maus-Taste) aufgehoben icon_smile.gif .

Aber ich habe noch ein Verbesserungs-Idee:
Wenn man z.B. 3 MWB geloggt hat, ist der Bildschirm recht voll.
Man müsste mit der Maus in der Legende einzelne "Datenspuren" ein- oder ausschalten können.
So könnte man sich die wichtigen Daten herauspicken

Edit: icon_redface.gif Ich habe es erst hinterher gesehen, die Idee hatte auch schon Jochen_145;

MfG Kassen
--- Der rasende Resourcen-Schoner ---
A4 Avant TDI, 9/96, AFN/DHF, 332 Tkm
142 g/km CO2 (93/116/EG)

--- Das Spass-Auto für schöne Tage ---
Siehe links...
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17349
Karma: +619 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag05-03-2008, 20:15    Titel: KDataScope CSV Log Viewer, Download und Features Antworten mit Zitat

VAG-COM / VCDS Log-Dateitypbindung + Applikationsgerüst neu
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop


Zuletzt bearbeitet am 13-03-2009, 18:28, insgesamt 1-mal bearbeitet.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
Neues Thema beginnen Auf Beitrag antworten Weitergeben, Thema teilen Lesezeichen setzen Druckansicht Dieselschrauber - Übersicht » On-Board-Diagnose (OBD) mit VCDS, Steuergeräte
Gehe zu Seite: 1, 2, 3  Weiter
Ähnliche Fachartikel und Themen
Thema Community Bereich
Keine neuen Beiträge KDataScope On-Board-Diagnose (OBD) mit VCDS, Steuergeräte
Keine neuen Beiträge KDataScope nicht ausführbar On-Board-Diagnose (OBD) mit VCDS, Steuergeräte
Keine neuen Beiträge VCDS RKS 15.7.1 ohne KPower und KDataScope On-Board-Diagnose (OBD) mit VCDS, Steuergeräte
Keine neuen Beiträge KDataScope - kann mich nicht anmelden On-Board-Diagnose (OBD) mit VCDS, Steuergeräte
Gehe zu:
Du kannst keine Beiträge in dieses Forum schreiben.
