16-10-2018, 20:21 Oggetto: Ricostruzione turbocompressore 1.9 TDI ASZ

Ciao a tutti e grazie mille per questo fantastico forum e per la splendida comunità.

Avendo avuto l'opportunità di ricercare molte informazioni utili qui, vorrei condividere un po' di conoscenze/esperienze per contribuire ulteriormente a questo forum.

Nel documento allegato (creazione originale), si tratta della riparazione del turbocompressore dei gas di scarico del motore 1.9 TDI del gruppo Volkswagen, dotato di sistema di iniezione a pompa-iniettore e con codice motore ASZ (96 kW/130 CV).

Vorrei pubblicare questo documento come "articolo specialistico". Purtroppo, non conosco la procedura per farlo.
Sarei molto grato per un consiglio.

Cordiali saluti, toxic89.

18-10-2018, 20:23 Oggetto: Ricostruzione turbocompressore 1.9 TDI ASZ

Ciao,

carino. Ma come hai fatto a toglierti quelle scarpe da corsa?

Cordiali saluti, Rainer.

18-10-2018, 21:28 Oggetto: Ricostruzione turbocompressore 1.9 TDI ASZ

Ciao Rainer.
L'unità di base fornita era un assemblaggio bilanciato composto da: corpo, albero con ingranaggi e sistema di cuscinetti. Non era necessario effettuare una bilanciatura.
Cordiali saluti, Kevin.

30-10-2018, 22:52 Oggetto: Ricostruzione turbocompressore 1.9 TDI ASZ

Grazie mille! È online: /viewtopic.php?t=30425

31-10-2018, 6:27 Oggetto: Ricostruzione turbocompressore 1.9 TDI ASZ

Certo, potrei aggiungere qualche esempio per rendere la spiegazione più chiara.
- un'immagine del caricatore integrato (gruppo scocca con entrambi gli alloggiamenti);
- come è stata smontata la sezione centrale;
hg
Herbert.

Ultima modifica il 31-10-2018, 14:35, modificato 1 volta in totale.

Ciao Herbert.
Grazie per il tuo suggerimento.
Purtroppo, non ho scattato molte foto durante la riparazione e, al momento, non posso più modificare il post. È probabilmente possibile solo entro 720 minuti dalla creazione dell'argomento.

Al materiale di immagini:
- un'immagine del caricatore integrato (gruppo scocca con entrambi gli alloggiamenti):

Le immagini del turbocompressore completo si possono trovare utilizzando il termine di ricerca "GT1749VA" nei motori di ricerca pertinenti.

- come è stata smontata la sezione centrale.

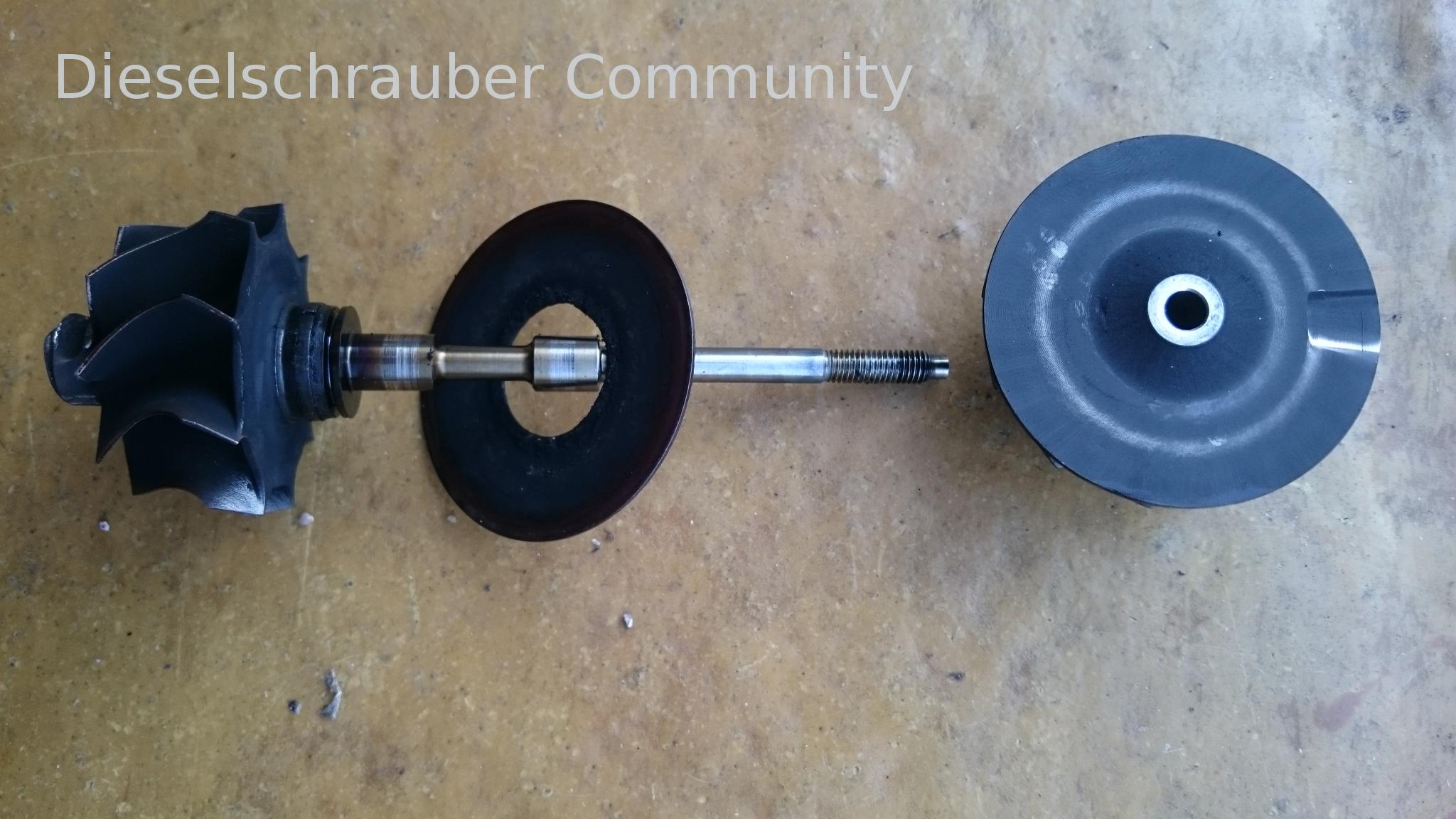

Dalla vecchia struttura principale, ho prelevato solo l'albero per poter esaminare la tenuta. L'unica cosa degna di nota è che sull'albero lato compressore è stata applicata una filettatura sinistra. Dopo aver rimosso la parte superiore, l'albero può essere estratto dalla girante del compressore con colpi delicati (utilizzando un martello di gomma).
Per la riparazione, l'intero gruppo dello scafo è stato sostituito. La nuova parte era già completamente assemblata e bilanciata.

Cordiali saluti,
Kevin.

31-10-2018, 22:03 Oggetto: Ricostruzione turbocompressore 1.9 TDI ASZ

Nessun problema, allora mandami le foto...

31-10-2018, 23:09 Oggetto: Ricostruzione turbocompressore 1.9 TDI ASZ

Ciao Rainer.

OK, grazie.

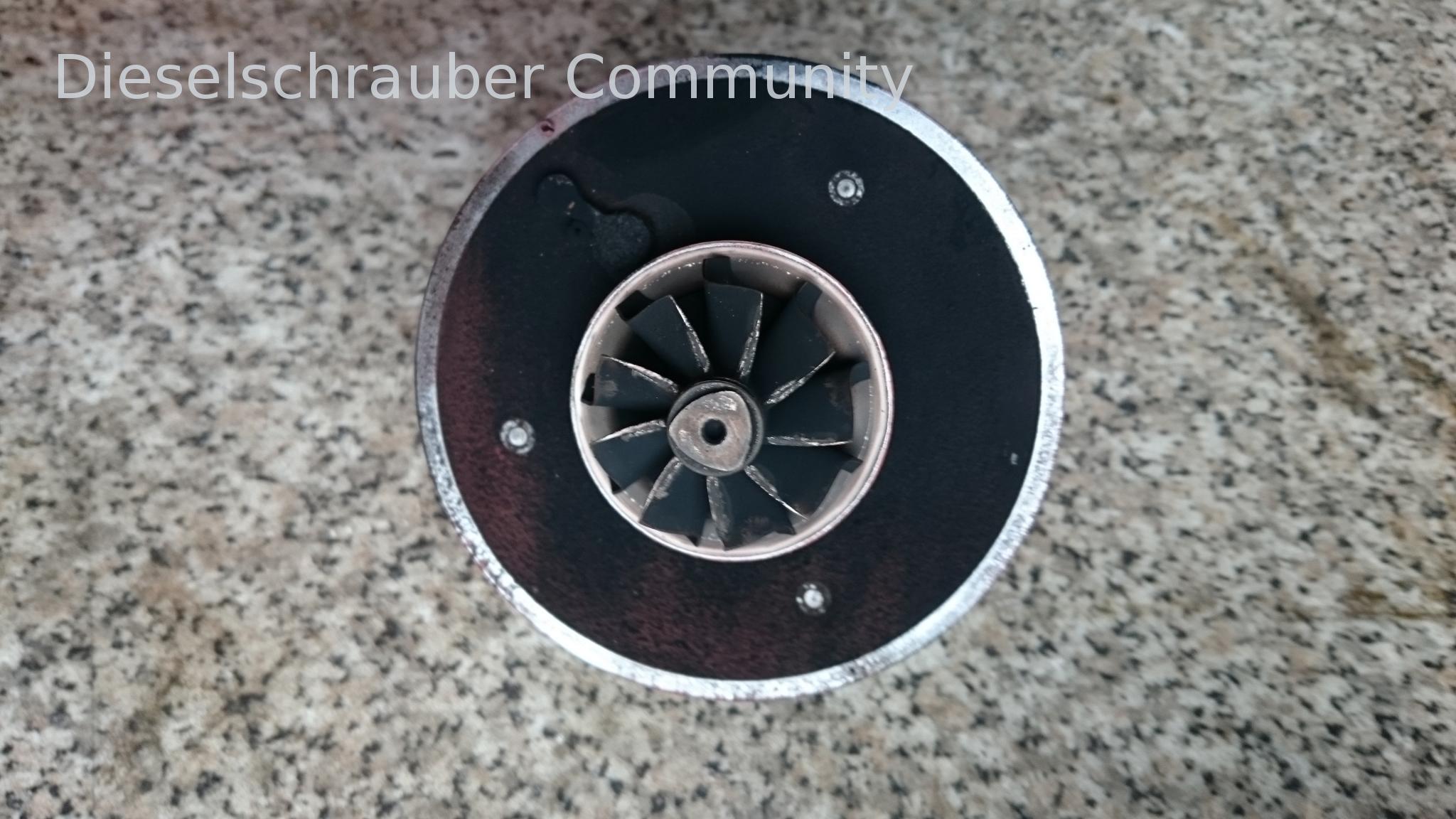

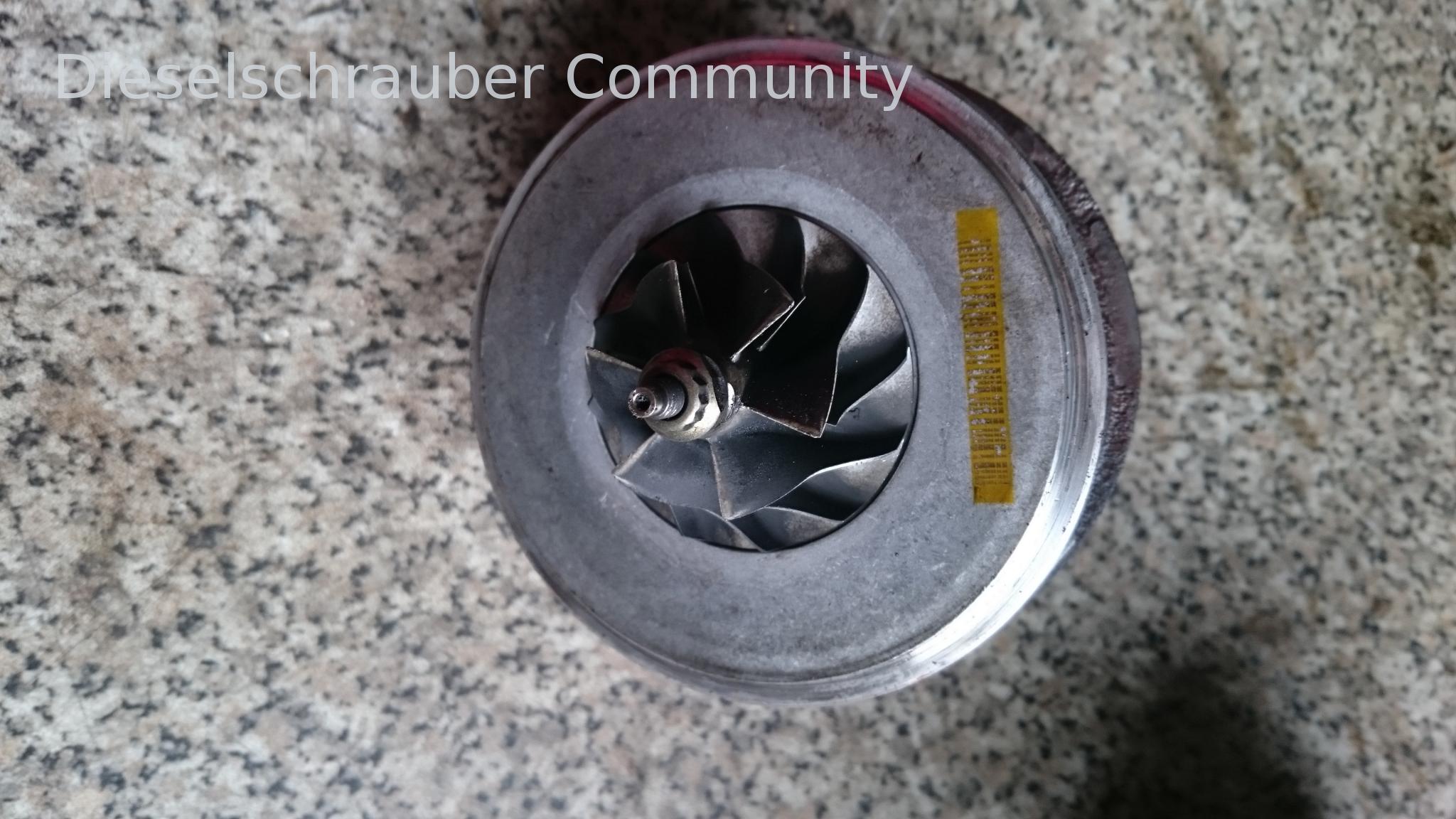

Allegati le immagini.

Cordiali saluti, Kevin.

01-11-2018, 11:07 Oggetto: Ricostruzione turbocompressore 1.9 TDI ASZ

Grazie, per favore, si prega di rispettare il diritto d'autore. Le altre immagini sono realmente state create da lei?

01-11-2018, 20:18 Oggetto: Ricostruzione turbocompressore 1.9 TDI ASZ

Ciao Rainer.
Grazie anche a te!
L'ultima immagine (GT1749VA_mit_Detail_Rumpfgruppe.jpg) non è stata scattata da me. Ho creato un'immagine combinando solo due immagini.
La fonte l'avevo indicata tra parentesi quadre...[Fonte: KS-Turbo, 10/2018]... o qualcosa di simile.
Comunque, in linea di principio, si possono trovare le immagini anche online, anche se violano il diritto d'autore.
Cordiali saluti,
Kevin.
