30-08-2012, 9:52 Titel: Luftmassendurchsatz: Seltsame Vergleichsdaten TDI vs. 1,8T |
|
|
Hallo,
beim Vergleich von TDI-Luftmassenlogs und zufällig aufgeschnappten Benziner-LuMa-Daten komme ich auf seltsam erscheinende Relationen.
Bei den alten 1,8T Benzinern mit WOT-Lambdas deutlich unter 1 sollte man annehmen, dass alle angesaugte Luft verbrannt wird. Für den ungetunten 150PS Motor im Polo 9N GTI nannte mir ein User bei 9N.info max. geloggte Luftmassenströme im Bereich von 128 – 130 g/sec.
Beim 150PS-TDI (ARL) wird wegen des Luftüberschusses nicht alle Luft verbrannt. Den verbrannten Anteil muß man daher anhand der Einspritzmenge im Pmax-Punkt (4000 rpm) hochrechnen:
54 mg/Hub (Diesel) * 14,5 = 783 mg/Hub (Luft).
Als Luftmassenstrom (g/sec) umgerechnet ergibt das:
LuMa-Strom = LuMa/Hub * rpm / 30000 = 104,4 g/sec.
Das sind gerade mal 81% vom 1,8T mit der gleichen Pmax!
Wie passt das zusammen?
Ist der "luftmassenverbrennungsbezogene" Pmax-Wirkungsgrad des ARL tatsächlich um rund 23% besser als beim Pmax-gleichen 1,8T?
Oder werden die Berechnungen von falschen / verbogenen Logdaten verzerrt? Z.B. beim ARL sehen die Diagnosewerte der MSG-Software für die Ist-LuMa so aus, als würden ca. 2% zu wenig angezeigt.
Für den 1,8T kann ich mangels Einblick in die Software keine Aussagen in dieser Richtung treffen
Gruß Ulf
_________
MG4 Electric |
|
Nach oben |
|
|
dieselschrauber Administrator
KFZ-Schrauber seit: 12.04.2002 Beiträge: 17375 Karma: +626 / -0 Wohnort: St.Gallen 2018 Volkswagen T6
|
30-08-2012, 12:10 Titel: Luftmassendurchsatz: Seltsame Vergleichsdaten TDI vs. 1,8T |
|
|
Hallo Ulf,
die alten 1.8T Motoren besitzen einen Zylinderkopf mit 5 Ventilen (3 x Einlass, 2x Auslass). Dass damit ein besserer Massendurchsatz als mit den 2 Ventilen beim 1.9 TDI möglich ist, liegt auf der Hand.
Zusätzlich muss beim Benziner kein Drall in der eingeströmten Luft wie beim TDI erzeugt werden, was dem Durchsatz ebenfalls förderlich ist.
Bei den 2.0 16V TDIs mit umschaltbaren Drallklappen dürfte der Vergleich besser ausfallen.
Viele Grüße, Rainer
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop |
|
Nach oben |
|
|
dieselmartin Profi-Schrauber
KFZ-Schrauber seit: 13.03.2003 Beiträge: 10182 Karma: +26 / -0 Wohnort: in der Werkstatt 2007 Volkswagen Passat Premium Support
|
30-08-2012, 13:47 Titel: Luftmassendurchsatz: Seltsame Vergleichsdaten TDI vs. 1,8T |
|
|
Zitat: | Bei den 2.0 16V TDIs mit umschaltbaren Drallklappen dürfte der Vergleich besser ausfallen. |
Ja bitte ?
Transparency, Teamwork
... there was another T.
I don't know what the fuck it was. |
|
Nach oben |
|
|
dieselschrauber Administrator
KFZ-Schrauber seit: 12.04.2002 Beiträge: 17375 Karma: +626 / -0 Wohnort: St.Gallen 2018 Volkswagen T6
|
30-08-2012, 13:58 Titel: Luftmassendurchsatz: Seltsame Vergleichsdaten TDI vs. 1,8T |
|
|
CFFB Motor: 900mg/H Luftmasse @ 4000 rpm -> 120g/s bei hohem Luftüberschuss. D.h. wenn man den Wirkungsgrad berücksichtigt, geht damit im Vergleich zum Benziner noch mehr an Leistung. Da beim Benziner einer großer Teil des Kraftstoffts für Kühlzwecke verschleudert wird, wundert der viel bessere Diesel-Wirkungsgrad in diesem Betriebspunkt nicht wirklich.
Einspritzmenge braucht es bei den 4000rpm dazu ca. 47,7mg/H, d.h. trotz Partikelfilter weniger als beim ARL, wobei die tatsächliche Leistung (Nennleistung CFFB: 140PS) ziemlich gleich zum ARL sein drüfte, evtl. sogar mehr.
47,7mg/H * 14,5 = 691 mg/H rechnerische Luftmasse für vollständige Verbrennung (92g/s), hier könnte man über den Lambdawert sogar die tatsächlichen Werte auslesen.
Der dazu notwendige Ladedruck ist übrigens erheblich geringer als beim ARL.
Wer also flott unterwegs sein will und trotzdem nicht Unmengen Sprit verschleudern mag, nimmt den Diesel.
Für "Schleicher" spielt es heutzutage dagegen keine große Rolle mehr ob man TDI oder TSI fährt, im Niedriglastbereich sind die TSIs nicht schlecht.
Viele Grüße, Rainer
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop
Zuletzt bearbeitet am 30-08-2012, 14:21, insgesamt 5-mal bearbeitet.
|
|
Nach oben |
|
|
ulf Profi-Schrauber
KFZ-Schrauber seit: 13.04.2002 Beiträge: 11129 Karma: +18 / -0 Wohnort: Saarland 2023 MG ZS Premium Support
|
30-08-2012, 14:15 Titel: Luftmassendurchsatz: Seltsame Vergleichsdaten TDI vs. 1,8T |
|
|
dieselschrauber hat folgendes geschrieben: | . . . besserer Massendurchsatz als mit den 2 Ventilen beim 1.9 TDI möglich ist, liegt auf der Hand.
Zusätzlich muss beim Benziner kein Drall in der eingeströmten Luft wie beim TDI erzeugt werden, was dem Durchsatz ebenfalls förderlich ist. | Hi Rainer,
Deine Anwort geht IMO in die Richtung Luftaufwand, oder "wieviel Ladedruck brauche ich um den Massenstrom xy zu erreichen?".
Darum geht es mir aber nicht, denn die Daten zum Luftmassenstrom beschreiben ja schon das (erreichte) Ergebnis Deiner Betrachtungen.
Umgekehrt gegenüber dem Startpost ausgedrückt, scheint der 1,8T ca. 23% mehr Luft (bzw. den Sauerstoff daraus) zu brauchen als der ARL, um 150PS Nutzleistung zu erzeugen.
Daß Benziner gegenüber den TDIs Spritsäufer sind, ist ja bekannt. Aber das schob ich bisher auf ihre überfetteten WOT-Lambdas, den geringeren Heizwert von Benzin gegenüber Diesel, und die wirkungsgradfressenden Drosselklappen im Teillastbereich.
Daß der 1,8T trotz Hightech-Ventilkonstrukt gegenüber dem ARL bei gleicher Pmax auch ein Volllast-Luftsäufer (23% Mehrverbrauch, wenn die Daten stimmen) zu sein scheint, ist mir halt neu.
Gruß Ulf
_________
MG4 Electric |
|
Nach oben |
|
|
dieselschrauber Administrator
KFZ-Schrauber seit: 12.04.2002 Beiträge: 17375 Karma: +626 / -0 Wohnort: St.Gallen 2018 Volkswagen T6
|
|
Nach oben |
|
|
ulf Profi-Schrauber
KFZ-Schrauber seit: 13.04.2002 Beiträge: 11129 Karma: +18 / -0 Wohnort: Saarland 2023 MG ZS Premium Support
|
31-08-2012, 8:40 Titel: Luftmassendurchsatz: Seltsame Vergleichsdaten TDI vs. 1,8T |
|
|
dieselschrauber hat folgendes geschrieben: | 2 wesentliche Gründe für schlechteren Wirkungsgrad bei Turbo-Benzinern sind...
. . .
- Kraftstoffkühlung nötig bei hoher Last. | Klar, unverbrannter Sprit läßt den spritbezogenen Wirkungsgrad absaufen. Aber Lambdas um 0,9 scheinen wohl die absolut beste Nutzleistung zu bringen, wenn man sich z.B. das hier ansieht:
http://www.google.de/imgres?q=wirkungsgrad+Ottomotor+Lambda&hl=de&sa=X&biw=1558&bih=746&tbm=isch&prmd=imvns&tbnid=w9xeCkv2YvS11M:&imgrefurl=http://www.t4-wiki.de/wiki/Lambda-Wert&imgurl=http://www.t4-wiki.de/wiki/images/thumb/Einfluss_von_Lambda.jpg/250px-Einfluss_von_Lambda.jpg&w=250&h=236&ei=Q1hAUOqnBKnS4QTVwYHQAQ&zoom=1&iact=hc&vpx=380&vpy=445&dur=1609&hovh=188&hovw=200&tx=103&ty=118&sig=102985289735157713139&page=1&tbnh=127&tbnw=135&start=0&ndsp=33&ved=1t:429,r:26,s:0,i:154
Demnach wird bei Lambdas wie z.B. beim 150PS 1,8T die gelieferte Luftmasse für einen Ottomotor annähernd optimal ausgenutzt . . .?
Oder verläuft die Lambda-Pmax-Kurve bei Turbomotoren grundsätzlich anders?
Gruß Ulf
_________
MG4 Electric
Zuletzt bearbeitet am 31-08-2012, 8:50, insgesamt 3-mal bearbeitet.
|
|
Nach oben |
|
|
mullemaus Gast
Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)
|
31-08-2012, 12:13 Titel: Luftmassendurchsatz: Seltsame Vergleichsdaten TDI vs. 1,8T |
|
|
Ein 1,8T fährt keine 0,9 Lambda. Das wäre bei Vollgas zu mager. Leerlauf und Teillastbereich wird annähernd 1 gefahren nach Messung/Errechnung. Volllast sind die meisten Lambda ausgeschalten und es wird nach Kennfeld gefahren. (der in VCDS angezeigte Wert ist dabei nicht 100% der richtige)
Dein Link ist zudem unbrauchbar. Auf diesen Seiten steht viel Unsinn.
Der Lamdawert einer Sprungsonde ist nur ein Spannungswert der nichts mit real Lamda gemeinsam hat.
Bei den Dieselmotoren wird der Lambda-Wert nicht erfasst.
Beim alten T4 nicht. Über den Tellerrand sehen ist schwer, dann schnell alle über einen Kamm scheren.
Zuletzt bearbeitet am 31-08-2012, 12:14, insgesamt 1-mal bearbeitet.
|
|
Nach oben |
|
|
ulf Profi-Schrauber
KFZ-Schrauber seit: 13.04.2002 Beiträge: 11129 Karma: +18 / -0 Wohnort: Saarland 2023 MG ZS Premium Support
|
31-08-2012, 12:31 Titel: Luftmassendurchsatz: Seltsame Vergleichsdaten TDI vs. 1,8T |
|
|
mullemaus hat folgendes geschrieben: | Ein 1,8T fährt keine 0,9 Lambda. Das wäre bei Vollgas zu mager. Leerlauf und Teillastbereich wird annähernd 1 gefahren nach Messung/Errechnung. Volllast sind die meisten Lambda ausgeschalten und es wird nach Kennfeld gefahren. | OK, wenns bei WOT unter ca. 0,9 geht und wenigstens die Grafik in meinem Link halbwegs stimmt, dann wird der 1,8T bei WOT wohl ansatzweise mit Sprit ersäuft, damit die Hardware nicht überhitzt (das muß man sich bei den heutigen Spritpreisen mal auf der Zunge zergehen lassen).
Damit wird auch der deutlich höhere Pmax-Luftverbrauch gegenüber einem leistungsleichen TDI besser nachvollziehbar.
Gruß Ulf
_________
MG4 Electric |
|
Nach oben |
|
|
mullemaus Gast
Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)
|
31-08-2012, 12:50 Titel: Luftmassendurchsatz: Seltsame Vergleichsdaten TDI vs. 1,8T |
|
|
Grafiken oder VCDS-Auszüge sind aussageunfähig. Die Lamda-Werte (selbst einer Breitbandsonde nach Kat) werden in VCDS nicht real dargestellt. Der angezeigte Wert entspricht nicht dem realen.
Liegt an der Kennfeldberechnung sowie Sonden-Alterung usw. Real sind das schnell 0,1 - 0,2 Abweichung. Nichteinhaltung von Herstellervorgaben wie Wechselintervallen tun ihr übriges.
|
|
Nach oben |
|
|
Uli S. Schrauber
KFZ-Schrauber seit: 02.07.2003 Beiträge: 337 Karma: +5 / -0 Wohnort: Äußerster Südwesten
VCDS/Reparatur Support
|
31-08-2012, 13:21 Titel: Luftmassendurchsatz: Seltsame Vergleichsdaten TDI vs. 1,8T |
|
|
Hallo,
ulf hat folgendes geschrieben: | OK, wenns bei WOT unter ca. 0,9 geht und wenigstens die Grafik in meinem Link halbwegs stimmt, dann wird der 1,8T bei WOT wohl ansatzweise mit Sprit ersäuft, damit die Hardware nicht überhitzt (das muß man sich bei den heutigen Spritpreisen mal auf der Zunge zergehen lassen).
Damit wird auch der deutlich höhere Pmax-Luftverbrauch gegenüber einem leistungsleichen TDI besser nachvollziehbar. |
im Gegenteil. Wenn bei kontanter Leistung Lambda nach unten geht, geht die Luftmasse auch nach unten (bzw. eigentlich umgekehrt).
Als Grund für die hohen Luftmassenwerte beim 1.8T könnte ich mir vorstellen, daß das MSG bei Vollast nen hohen Ersatzwert vorgegaukelt kriegt, damit es die Vollastspritmenge freigibt (sozusagen werksseitig verbauter Diodentrick ). Das wurde schon zu Kat-Urzeiten sogar bei Saugern so gemacht, daß ein Vollastschalter an der Drosselklappe die Lambda-Regelung ausgeschaltet hat und die Kiste ordentlich anfetten konnte.
Gruß Uli
Golf2 GTD AAZ, LLK, CYP
Bus T3 JX
Passat 32B SB, LLK, Garett T2, 2N
2x Golf2 GTD/SB
alle fahren/fuhren ganzjährig frauentauglich mit 100% Pflanzenöl
97er Golf 3 AFN, 70-100% Pöl
97er Golf 3 Variant AFN
96er Passat 35i AFN |
|
Nach oben |
|
|
mullemaus Gast
Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)
|
31-08-2012, 13:44 Titel: Luftmassendurchsatz: Seltsame Vergleichsdaten TDI vs. 1,8T |
|
|
Hallo,
OK, wenns bei WOT unter ca. 0,9 geht und wenigstens die Grafik in meinem Link halbwegs stimmt, dann wird der 1,8T bei WOT wohl ansatzweise mit Sprit ersäuft, damit die Hardware nicht überhitzt (das muß man sich bei den heutigen Spritpreisen mal auf der Zunge zergehen lassen).
Damit wird auch der deutlich höhere Pmax-Luftverbrauch gegenüber einem leistungsleichen TDI besser nachvollziehbar.
im Gegenteil. Wenn bei kontanter Leistung Lambda nach unten geht, geht die Luftmasse auch nach unten (bzw. eigentlich umgekehrt).
Als Grund für die hohen Luftmassenwerte beim 1.8T könnte ich mir vorstellen, daß das MSG bei Vollast nen hohen Ersatzwert vorgegaukelt kriegt, damit es die Vollastspritmenge freigibt (sozusagen werksseitig verbauter Diodentrick ). Das wurde schon zu Kat-Urzeiten sogar bei Saugern so gemacht, daß ein Vollastschalter an der Drosselklappe die Lambda-Regelung ausgeschaltet hat und die Kiste ordentlich anfetten konnte.
Gruß Uli
Wenn Lambda nach unten geht, zb von 1 auf 0,88 geht nicht zwangsweise die Leistung nach unten. Im gegenteil, wenn Zündung und Ladedruck passen (am Bsp 1,8T) steigt die Leistung. Unter Last ist der Wert aber keinesfalls aussagekräftig da eh nach festem KENNFELD gefahren wird. Der Angezeigte Wert ist nur errechnet und der Luftmassenwert wird auch aus mehr als einem Faktor bestimmt. Kennline + Korrekturfaktoren usw.
|
|
Nach oben |
|
|
Uli S. Schrauber
KFZ-Schrauber seit: 02.07.2003 Beiträge: 337 Karma: +5 / -0 Wohnort: Äußerster Südwesten
VCDS/Reparatur Support
|
31-08-2012, 14:05 Titel: Luftmassendurchsatz: Seltsame Vergleichsdaten TDI vs. 1,8T |
|
|
Hallo,
mullemaus hat folgendes geschrieben: |
Wenn Lambda nach unten geht, zb von 1 auf 0,88 geht nicht zwangsweise die Leistung nach unten. Im gegenteil, wenn Zündung und Ladedruck passen (am Bsp 1,8T) steigt die Leistung. Unter Last ist der Wert aber keinesfalls aussagekräftig da eh nach festem KENNFELD gefahren wird. Der Angezeigte Wert ist nur errechnet und der Luftmassenwert wird auch aus mehr als einem Faktor bestimmt. Kennline + Korrekturfaktoren usw. |
der Zusammenhang Lambda/ Leistung ist klar, hab ja auch nichts anderes behauptet (s.oben, Drosselklappenschalter). Vollastanreicherung hatten früher fast alle Benziner, und nicht nur wegen Innenkühlung, sondern auch wegen der Leistungs-Katalogwerte.
Ich hab nur Ulf widersprochen, der sinngemäß gesagt hatte: "mit der Überfettung wird auch der deutlich höhere Pmax-Luftverbrauch gegenüber einem leistungsleichen TDI besser nachvollziehbar"
Wegen dem angezeigten LM-Wert wärs interessant, mal ein Vollgas-Log über den gesamten Drehzahlbereich zu sehen. Wenn der Wert konstant bleibt, hab ich recht mit meiner Ersatzwert-Behauptung. Wenn er sich ändert, wird er tatsächlich laufend errechnet.
Gruß Uli (der beim AFN konstant 1275mg/H angezeigt bekommt )
Golf2 GTD AAZ, LLK, CYP
Bus T3 JX
Passat 32B SB, LLK, Garett T2, 2N
2x Golf2 GTD/SB
alle fahren/fuhren ganzjährig frauentauglich mit 100% Pflanzenöl
97er Golf 3 AFN, 70-100% Pöl
97er Golf 3 Variant AFN
96er Passat 35i AFN |
|
Nach oben |
|
|
ulf Profi-Schrauber
KFZ-Schrauber seit: 13.04.2002 Beiträge: 11129 Karma: +18 / -0 Wohnort: Saarland 2023 MG ZS Premium Support
|
31-08-2012, 15:01 Titel: Luftmassendurchsatz: Seltsame Vergleichsdaten TDI vs. 1,8T |
|
|
Uli S. hat folgendes geschrieben: | Wegen dem angezeigten LM-Wert wärs interessant, mal ein Vollgas-Log über den gesamten Drehzahlbereich zu sehen. Wenn der Wert konstant bleibt, hab ich recht mit meiner Ersatzwert-Behauptung. Wenn er sich ändert, wird er tatsächlich laufend errechnet. | Siehe Bild.
Zitat: | Gruß Uli (der beim AFN konstant 1275mg/H angezeigt bekommt ) | . . . weil da die Diagnoseskala zu Ende ist. Wenn der Ladedruck Serie ist, hast Du vmtl. ein dickes Ladeluftleck

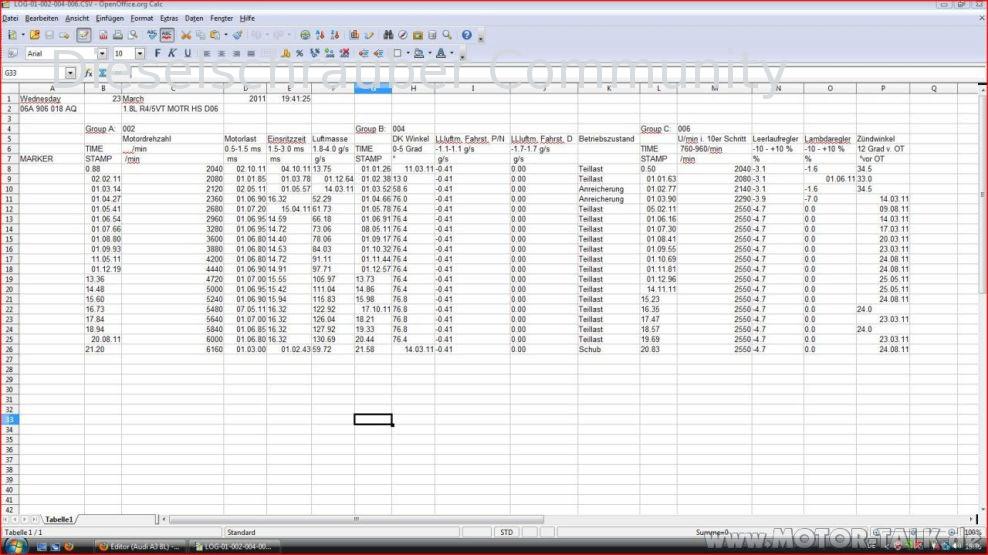

Beschreibung: |
Luftmassenwert 1.8T, 150PS, Spalte F :wink: |
|
Dateigröße: |
109,31 KB |
Angeschaut: |
521 mal |
|
Gruß Ulf
_________
MG4 Electric |
|
Nach oben |
|
|
mullemaus Gast
Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)
|
31-08-2012, 15:25 Titel: Luftmassendurchsatz: Seltsame Vergleichsdaten TDI vs. 1,8T |
|
|
Wegen dem angezeigten LM-Wert wärs interessant, mal ein Vollgas-Log über den gesamten Drehzahlbereich zu sehen. Wenn der Wert konstant bleibt, hab ich recht mit meiner Ersatzwert-Behauptung. Wenn er sich ändert, wird er tatsächlich laufend errechnet
Der Wert steigt kontinuierlich bis zum Drehzahl-Begrenzer. Der höchste Wert liegt also bei hoher Drehzahl an. 1,8T im Schnitt 121g/sek @ 150PS.
|
|
Nach oben |
|
|
Uli S. Schrauber
KFZ-Schrauber seit: 02.07.2003 Beiträge: 337 Karma: +5 / -0 Wohnort: Äußerster Südwesten
VCDS/Reparatur Support
|
31-08-2012, 17:29 Titel: Luftmassendurchsatz: Seltsame Vergleichsdaten TDI vs. 1,8T |
|
|
Hi,
ulf hat folgendes geschrieben: | http://www.motor-talk.de/bilder/lmm-logfile-1-8t-150ps-werte-ok-g37236777/a3lmm-i203827354.html -> Spalte F |
ok, alles klar
Zitat: | Gruß Uli (der beim AFN konstant 1275mg/H angezeigt bekommt ) . . . weil da die Diagnoseskala zu Ende ist. Wenn der Ladedruck Serie ist, hast Du vmtl. ein dickes Ladeluftleck |
nein, seit er mir mal auf der Autobahn in den Notlauf gegangen ist mit "LMM unplausibles Signal", fahr ich mit Diode. Unnötige Bauteile, die kaputt gehen und gefährliche Situationen provozieren, werf ich lieber raus. AGR ist eh "kaputt", also wozu LMM? Solange man das Gas untenrum nicht digital betätigt, raucht er auch nicht mehr als original
Mullemaus hat folgendes geschrieben: | Der Wert steigt kontinuierlich bis zum Drehzahl-Begrenzer. Der höchste Wert liegt also bei hoher Drehzahl an. |
ok, also kein konstanter Ersatzwert. Dann ist der Anzeigewert auf der gesamten Vollastkurve trotzdem durchgehend viel höher, als es dem tatsächlichen Luftbedarf entspricht. Wird der Ersatzwert vielleicht dynamisch auf den maximal plausiblen Wert berechnet, der dem jeweiligen Betriebszustand entspricht? Ich stell mir halt vor, daß die Programmierer lieber nen einfachen Weg gehen, indem sie die Steuerung sozusagen in Sicherheit wiegen ("die Luftmasse? Ooch, die reicht dicke"), statt zu riskieren, daß irgendeine Plausibilitätskontrolle den Sprit zudreht. Du sagst, die LM wird bei Vollast nicht gemessen, sondern berechnet. Welchen Grund sollte diese Berechnung der LM sonst haben, wenn sie eh komplett unberücksicht bliebe?
Gruß Uli
Golf2 GTD AAZ, LLK, CYP
Bus T3 JX
Passat 32B SB, LLK, Garett T2, 2N
2x Golf2 GTD/SB
alle fahren/fuhren ganzjährig frauentauglich mit 100% Pflanzenöl
97er Golf 3 AFN, 70-100% Pöl
97er Golf 3 Variant AFN
96er Passat 35i AFN |
|
