Messaggio05-02-2004, 16:11    Oggetto: Cita

Ok.

Anche se ho un sistema di acquisizione dati di base (un "1Z"), quando avrò tempo, registrerò anche questi valori.

Tra M e RO dovrebbe esserci un tratto di strada pianeggiante, perché se devi solo salire in montagna, i valori risultanti sarebbero molto distorti.

A presto.
m;


Tradotto il 27-10-2026, 1:10.
Torna su Profilo MP Garage
ulf
Profi-Schrauber
Profi-Schrauber


Iscritto il: 13/04/2002
Messaggi: 11058
Karma: +18 / -0   Grazie, mi piace!
Località: Saarland
2023 MG ZS
Supporto Premium

Messaggio05-02-2004, 19:14    Oggetto: Cita

harix84 ha scritto:
L'ho notato anche io, questo fine settimana farò un test con il laptop e registrerò i dati, così che possiate farvi un'idea più precisa del problema.

Ciao,

Esattamente, questo è l'approccio giusto.

La curva di risposta dell'acceleratore prevede che, a bassi regimi, anche con una leggera pressione, si liberino elevate quantità di carburante iniettato.
Ad esempio, al 37% di accelerazione, a 1500 giri al minuto, il sistema potrebbe richiedere già 40 mg di carburante (~ la quantità massima iniettata nel sistema AFN), ma con l'aumentare dei giri (superando i 3000), questa quantità viene drasticamente ridotta.

Pmax = 81 kW (quindi circa 4000 giri al minuto) viene normalmente raggiunta solo al 100% di accelerazione.
Se se fossero sufficienti solo il 37%, potrebbe essere stato modificato il icon_exclaim.gif schema di mappatura desiderato dal conducente -> ottimizzazione della centralina }.
Gruß Ulf
_________

MG4 Electric


Tradotto il 27-10-2026, 1:13.
Torna su Profilo MP Garage
harix84
Blaumann
Blaumann


Iscritto il: 03/11/2003
Messaggi: 20
Karma: +6 / -0   Grazie, mi piace!
Località: zwischen München & Rosenheim

Supporto

Messaggio05-02-2004, 19:40    Oggetto: Cita

Ciao,

A quanto ne so, questo dispositivo di iniezione non è stato sottoposto a una rimappatura della centralina, ma questo si chiarirà nel fine settimana con la prova su strada, si spera icon_confused.gif.

Ciao harix.


Tradotto il 27-10-2026, 1:13.
Torna su Profilo MP
dieselmartin
Profi-Schrauber
Profi-Schrauber
Avatar-dieselmartin

Iscritto il: 13/03/2003
Messaggi: 10121
Karma: +29 / -0   Grazie, mi piace!
Località: in der Werkstatt
2007 Volkswagen Passat
Supporto Premium

Messaggio05-02-2004, 23:05    Oggetto: Cita

Adesso ho capito.

Pedaliera G4 con modulo elettronico: 57 EUR.

Sensore posizione acceleratore G3, 322 EUR.

Allora, prenderei anche quello del G4, purché si adatti più o meno!

m;


Tradotto il 27-10-2026, 1:14.
Torna su Profilo MP Garage
dieselmartin
Profi-Schrauber
Profi-Schrauber
Avatar-dieselmartin

Iscritto il: 13/03/2003
Messaggi: 10121
Karma: +29 / -0   Grazie, mi piace!
Località: in der Werkstatt
2007 Volkswagen Passat
Supporto Premium

Messaggio06-02-2004, 0:42    Oggetto: Cita

Ecco il mio log (in formato grafico).

http://www.luxus-wg.de/~martin/auto_bilder/gas_emenge.gif

All'inizio, ho fatto fatica a far partire la macchina (fino alla quinta marcia) senza accelerare.

Come si può vedere, l'EDC rilascia 27 mg/H per non "soffocare" (cioè, non andare a tutta velocità, come ha detto Ulf - ma forse la sua AFN è più aggressiva icon_smile.gif).

m;


Tradotto il 27-10-2026, 1:15.
Torna su Profilo MP Garage
dieter
Profi-Schrauber
Profi-Schrauber


Iscritto il: 27/01/2003
Messaggi: 270
Karma: +13 / -0   Grazie, mi piace!
Località: LK Uelzen

Supporto

Messaggio06-02-2004, 8:55    Oggetto: Cita

Ciao.

Citazione:
Pedale del gas G4 con modulo elettronico, 57 EUR.

G3 Sensore posizione pedale acceleratore 322 EUR


Ecco un altro bel esempio della trasparenza dei prezzi adottata da Volkswagen.
Che bello che ho ancora un ricambio a disposizione.

@martin
Se hai davvero intenzione di cercare un motore, non prenderlo usato, ma meglio se lo prendi insieme a un'auto JX danneggiata. Per la riparazione, servono parecchi pezzi di ricambio.

saluti
dieter


Tradotto il 27-10-2026, 1:16.
Torna su Profilo MP
harix84
Blaumann
Blaumann


Iscritto il: 03/11/2003
Messaggi: 20
Karma: +6 / -0   Grazie, mi piace!
Località: zwischen München & Rosenheim

Supporto

Messaggio07-02-2004, 0:21    Oggetto: Cita

Ciao,

Ho effettuato la prova e il file di log è ora disponibile nel seguente account Yahoo, nella cartella "I miei documenti":

http://de.briefcase.yahoo.com
ID: harix84
PW: 123456

Nelle ultime righe del file di log, noterete come il motore sia andato in tilt, e anche dopo aver spento l'accensione, il motore è rimasto in funzione. Si è potuto fermare solo inserendo una marcia e facendo frizione.
Der Motor ist schon seit einem Jahr in der Doka und bis jetzt ist mir sowas noch nie passiert, allerdings habe ich den Motor bis auf heute noch nie bis zur Abregeldrehzahl ausgefahren. Getestet wurde im 3. Vai tutto a pieno ritmo.

Il file di log non è molto informativo, dato che il percorso di prova non era pianeggiante, ma in questo senso è comunque interessante da analizzare.
Se possibile, farò ancora un test su strada dritta, perché ho fatto trasportare via la struttura di supporto e devo ancora verificare se il motore funziona correttamente.


Ciao harix84.


Tradotto il 27-10-2026, 1:18.
Torna su Profilo MP
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

Iscritto il: 12/04/2002
Messaggi: 18135
Karma: +804 / -0   Grazie, mi piace!
Località: St.Gallen
2018 Volkswagen T6 Consumi


Messaggio08-02-2004, 18:43    Oggetto: Cita

Qual è il tuo consumo di olio?


Tradotto il 27-10-2026, 1:18.
Torna su Profilo MP WWW Garage
harix84
Blaumann
Blaumann


Iscritto il: 03/11/2003
Messaggi: 20
Karma: +6 / -0   Grazie, mi piace!
Località: zwischen München & Rosenheim

Supporto

Messaggio09-02-2004, 20:51    Oggetto: Cita

Ciao.

Il consumo di olio è di 0,5 litri ogni 2000 km.

Ma cosa c'entra il consumo di olio con il mio problema? Non riesco a capire la connessione.

Ciao harix84.


Tradotto il 27-10-2026, 1:19.
Torna su Profilo MP
dieselmartin
Profi-Schrauber
Profi-Schrauber
Avatar-dieselmartin

Iscritto il: 13/03/2003
Messaggi: 10121
Karma: +29 / -0   Grazie, mi piace!
Località: in der Werkstatt
2007 Volkswagen Passat
Supporto Premium

Messaggio09-02-2004, 22:11    Oggetto: Cita

Non so se Rainer volesse dire questo, ma:

Un motore diesel funziona anche con il proprio olio motore.

Nel peggiore dei casi, l'auto può improvvisamente accelerare "a tutta velocità". Se in quel momento si preme bruscamente la frizione, il motore può raggiungere regimi elevatissimi e "esplodere" letteralmente, causando danni gravi. L'unica possibilità di salvare il motore in quel caso è spegnerlo immediatamente frenando.
Ecco quanto detto sulla teoria della paura.

Ma potrebbe anche essere meno grave, e potrebbe accumularsi così tanto vapore d'olio nel collettore di aspirazione da dare al motore una "spinta" extra.

m;


Tradotto il 27-10-2026, 1:20.
Torna su Profilo MP Garage
harix84
Blaumann
Blaumann


Iscritto il: 03/11/2003
Messaggi: 20
Karma: +6 / -0   Grazie, mi piace!
Località: zwischen München & Rosenheim

Supporto

Messaggio09-02-2004, 23:26    Oggetto: Cita

Ciao.

Grazie per il consiglio!

È possibile che l'olio si sia depositato nel collettore di aspirazione a 5000 giri al minuto e sia stato aspirato, perché normalmente viaggio a 3000 giri, al massimo a 3400 giri. A quelle velocità, l'olio si accumula, ma non viene aspirato. Inoltre, il fatto che il motore sia diventato sempre più debole prima che lo spengessi, come se gli si fosse esaurito l'olio, supporta questa teoria.

Il giorno successivo, il motore ha funzionato di nuovo perfettamente, senza alcun problema. Tuttavia, ho evitato di farlo ripartire, perché ovviamente volevo evitare che si guastasse di nuovo, soprattutto perché non sapevo cosa fosse successo.
Tuttavia, credo che il problema sia stato risolto aspirando l'olio.

Grazie, un problema in meno icon_smile.gif.

Ciao harix84.


Tradotto il 27-10-2026, 1:22.
Torna su Profilo MP
dieter
Profi-Schrauber
Profi-Schrauber


Iscritto il: 27/01/2003
Messaggi: 270
Karma: +13 / -0   Grazie, mi piace!
Località: LK Uelzen

Supporto

Messaggio10-02-2004, 8:52    Oggetto: Cita

Ciao.

Quanta olio hai messo? Se hai seguito l'indicatore originale, ne hai messo troppo. La quantità massima di olio è 4,5 litri, come nel modello JX.

Saluti.
dieter
T3 syncro 16 AFN
- steckenbleiben, wo keiner hin kommt -


Tradotto il 27-10-2026, 1:23.
Torna su Profilo MP
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

Iscritto il: 12/04/2002
Messaggi: 18135
Karma: +804 / -0   Grazie, mi piace!
Località: St.Gallen
2018 Volkswagen T6 Consumi


Messaggio10-02-2004, 10:16    Oggetto: Cita

Citazione:
Un motore diesel funziona anche con il proprio olio motore !!

Sì, intendevo dire che, a seconda della quantità e della dispersione del vapore di olio, si possono ottenere alcuni cavalli extra.
Se fuma parecchio, quindi Harix dovrebbe essere in grado di vederlo nello specchietto retrovisore...

Ci sono già state registrazioni delle quantità di iniezione?
Modifica: ho appena provato ad aprire la cartella di Yahoo e ad effettuare l'accesso, ma i server di Yahoo sono in manutenzione...

Saluti, Rainer.


Tradotto il 27-10-2026, 1:24.
Torna su Profilo MP WWW Garage
harix84
Blaumann
Blaumann


Iscritto il: 03/11/2003
Messaggi: 20
Karma: +6 / -0   Grazie, mi piace!
Località: zwischen München & Rosenheim

Supporto

Messaggio10-02-2004, 16:25    Oggetto: Cita

Ciao.

@dieterVisualizzazione profilo: dieter
La quantità di olio è corretta, ho installato l'astina originale del JX.

@Rainer
Il server di Yahoo (funziona di nuovo?), l'ho appena provato.
Non posso dire se abbia prodotto fumo, dato che era notte e non ho controllato lo specchietto retrovisore in quel momento. Se guido normalmente, non produce fumo.

Ciao harix84.


Tradotto il 27-10-2026, 1:25.
Torna su Profilo MP
dieter
Profi-Schrauber
Profi-Schrauber


Iscritto il: 27/01/2003
Messaggi: 270
Karma: +13 / -0   Grazie, mi piace!
Località: LK Uelzen

Supporto

Messaggio10-02-2004, 17:19    Oggetto: Cita

Ho appena dato un'occhiata ai tuoi log.
Hai mai accelerato al massimo? Il limite è leggermente superiore al 60%, e il sistema rileva una pressione del 100% sul pedale già a partire dall'84% della sua corsa. Questo dovrebbe essere indicato anche nel log, altrimenti c'è qualcosa che non va.
O non riesci a raggiungere il limite massimo meccanicamente, oppure c'è un problema con l'impianto elettrico.
Per effettuare il test, non è necessario che il motore sia in funzione, è sufficiente accendere l'accensione.

Se controllando meccanicamente tutto è a posto, potresti misurare le tensioni (sui pin del sensore)?
Pin 57: Alimentazione del sensore: 4,7-5,2 V.

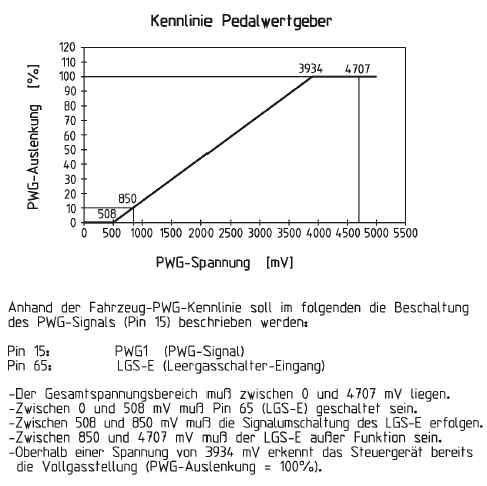

Pin 15: ingresso del sensore di posizione del pedale, vedere la curva caratteristica.

saluti
dieter



 Descrizione:
 PWG-Kennlinie
 Dimensione file:  28.68 KB
 Visualizzato:  758 volte


T3 syncro 16 AFN
- steckenbleiben, wo keiner hin kommt -


Tradotto il 27-10-2026, 1:27.
Torna su Profilo MP
harix84
Blaumann
Blaumann


Iscritto il: 03/11/2003
Messaggi: 20
Karma: +6 / -0   Grazie, mi piace!
Località: zwischen München & Rosenheim

Supporto

Messaggio10-02-2004, 18:21    Oggetto: Cita

Ciao Dieter.

Arrivo meccanicamente al punto di massima corsa e la centralina rileva, anche quando l'accensione è attiva ma il motore è spento, una percorrenza del 100% del pedale. Quindi, dovrebbe essere tutto a posto per quanto riguarda il sistema PWG. L'unica possibilità rimasta è che la centralina interpreti erroneamente i dati del sistema PWG.
Il 60% che riconosce il sistema è corretto, poiché corrisponde anche alla corsa meccanica del pedale.

Proverò a ottenere un secondo esemplare e sperimenterò per vedere se si comporta allo stesso modo.

C'è qualcuno che può dirmi come trasformare un file *.csv in un file *.xls in modo che non sia così complicato analizzare il file di log?
Grazie.

Ciao harix84.
