Touran: Intermittent P01314 Error - Solved

Touran EDC 16U1, 1.9L, 2005.

Hello!

"I'm having a problem where, when I turn off the engine and try to start it again, it doesn't start."
I have to turn the ignition on and off about 20 times before I can establish communication with the control unit.
When the car is running properly, I have no problems and can drive it without any issues.

If the engine doesn't start and the cooling fan starts running when you turn the ignition on, and the engine check light doesn't illuminate, then...

I have already tried replacing the 3 relays in the fuse box as a test, but there's been no improvement.

Does anyone know this problem?

Best regards, Chris.
Thursday, April 26, 2012, 2:01:51 PM: 12188
VCDS Version: RKS 11.11.
Data as of: 20120130.



"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."


Vehicle type: 1K0
Scan: 01 02 03 08 09 15 16 17 18 19 25 42 44 46 52 56 62 69 72 76


Vehicle Identification Number: WVGZZZ1TZ5W075XXX
Mileage: 120,590 km

00-Steering angle sensor -- Status: OK 0000
01-Motor -- Status: Intermittent communication error 1000.
02-Gearbox -- Status: Error 0010.
03-Brakes -- Status: Error 0010.
08-Climate Control/Heating -- Status: Error 0010.
09-Onboard network -- Status: Error 0010.
15-Airbag -- Status: OK 0000
16-inch steering wheel -- Status: OK 0000
17-in-1 instrument -- Status: Error 0010.
18-inch heater -- Status: Error 0010.
19-CAN Gateway -- Status: Error 0010.
25-way immobilizer -- Status: OK 0000
42-Door Electric Driver -- Status: OK 0000
44-Steering Assist -- Status: Error 0010.
46-Comfort System -- Status: OK 0000
52-door electric passenger side door - Status: OK 0000.
56-Radio -- Status: OK 0000
62- Door, electric, left and right -- Status: OK 0000
69 followers -- Status: not registered 0001
72- Door, electric, high, right side -- Status: OK 0000
76-Parking Assist -- Status: OK 0000

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 01: Engine. Label file: RKS\03G-906-016-BKC.lbl.
Part number SW: 03G 906 016 DK, hardware number: 028 101 194 6.
Component: R4 1.9L EDC G000AG 6247.
Revision: 12345678
Serial number: VWZ7Z0D0737658
Encoding: 0000078
Operating number: WSC 01324 785 00200
VCID: 6FE983457E862DB

No error codes found.
Readiness: 0 0 1 1 1

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 02: Transmission. Label file: RKS\02E-300-0xx.lbl.
Part number SW: 02E 300 041 R, hardware number: 02E 927 770.
Part number: GSG DSG 041 0812.
Revision: 00004010 Serial number: 00000409240144
Encoding: 0000020
Operating number: WSC 01324 785 00200
VCID: 214DB57DF8D2CBB

"One error found:"
18258 - Data bus driver.
P1850 - 000 - Missing message from engine control unit - Intermittent - Warning light ON.

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 03: Brakes
Label file: RKS\1K0-907-379-MK60-F.lbl
Part number: 1K0 907 379 K
Part: ESP FRONT MK60 0104
Encoding: 0021190
Operating number: WSC 01324 785 00200
VCID: 3A7F62117544B83

2 errors found:
01314 - Engine Control Unit.
013 - Please read the error memory - Intermittent.
01314 - Engine Control Unit.
004 - No signal/communication - Intermittent.

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address: 08, Climate Control/Heating. Label file: RKS\1K0-907-044.lbl.
Part number: 1K0 907 044 AB
Part: ClimatronicPQ35 066 0404
Operating number: WSC 00000 000 00000
VCID: 67D9EB655676F5B

No error codes found.

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 09: Body Control Module. Label file: RKS\3C0-937-049-23-H.lbl.
Part number SW: 1K0 937 049 T, Hardware: 1K0 937 049 T*
Component: On-board network module 1.0 H30 0704.
Revision: 00030000
Serial number: 00000001120093
Encoding: 01890F020004100000120C000000000000
Operating number: WSC 00314 219 66897
VCID: 408B10F91398E23

Subsystem 1 - Part number: 1T0 955 119 C Label file: RKS\1KX-955-119.CLB
Part: Wiper VW358 012 0401
Encoding: 00065493
Operating number: WSC 00314.

"One error found:"
01314 - Engine Control Unit.
004 - No signal/communication - Intermittent.

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 15: Airbag label file: RKS\1T0-909-605.lbl
Part number SW: 1T0 909 605 C, Hardware number: 1T0 909 605 C.
Part number: 02 AIRBAG VW62 0506 1500
Revision: 09025000 Serial number: 0038BD09NLUW
Encoding: 0012338
Operating number: WSC 01324 785 00200
VCID: 3565712D5C5A57B

No error codes found.

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 16: Steering wheel label file: RKS\1K0-953-549-MY8.lbl
Part number SW: 1K0 953 549 AM, hardware number: 1K0 953 549 AM.
Part number: J0527 032 0070
Encoding: 0010042
Operating number: WSC 00314 219 66897
VCID: 7DF5A90D24EA4FB

No error codes found.

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 17: Combination instrument
Label file: RKS\1K0-920-xxx-17.lbl
Part number: 1T0 920 861 A
Part: COMBINATION INSTRUMENT VDD 0814.
Encoding: 0003103
Operating number: WSC 00314 219 61400
VCID: 306B4039A338723

"One error found:"
01314 - Engine Control Unit.
004 - No signal/communication - Intermittent.

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 18: Auxiliary heater
Label file: RKS\1K0-815-071.lbl
Part number: 1K0 815 071 H
Component: Stand heater 031 1312.
Revision: A Serial number: 09010046
Encoding: 0001012
Operating number: WSC 01324 785 00200
VCID: 2A5F525185E4083

"One error found:"
02085 - Incorrect control unit installed.
000 - - - Sporadically

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 19: CAN Gateway
Label file: RKS\1K0-907-530.lbl
Part number SW: 1K0 907 530 E, Part number HW: 1K0 907 951.
Component: Gateway H09 0110.
Revision: 09 Serial number: 2700104A060355
Encoding: 3F3F1740078002
Operating number: WSC 01324 785 00200
VCID: 295DAD5D80E203B

2 errors found:
01314 - Engine Control Unit.
004 - No signal/communication - Intermittent.
Environmental conditions:
Error status: 00100100
Error priority: 2.
Error frequency: 83.
Lost Count: 219
Mileage: 118,485 km
Time: 0.
Date: 2000.00.00
Time: 10:50:13

01044 - Control unit incorrectly coded.
000 - -
Environmental conditions:
Error status: 01100000
Error priority: 1.
Error frequency: 254
Lost Count: 179
Mileage: 69418 km
Time: 0.
Date: 2000.00.00
Time: 14:56:22


"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 25: Immobilizer
Label file: RKS\1K0-920-xxx-25.lbl
Part number: 1T0 920 861 A
Component: IMMO VDD 0814.
Operating number: WSC 00000 000 00000
VCID: 306B4039A338723

No error codes found.

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 42: Door electronics. Driver label file: RKS\1K0-959-701-MIN1.lbl.
Part number: 1T0 959 701.
Component: Door control unit 09 0157.
Encoding: 0000116
Operating number: WSC 01324 785 00200
VCID: F4E30C2997A08E3

No error codes found.

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 44: Steering assist
Label file: RKS\1Kx-909-14x-44.clb
Part number: 1K1 909 144 G.
Component: EPS_ZFLS, Size 6, Part Number 1401.
Operating number: WSC 00000 000 00000
VCID: 2F694345BE066DB

"One error found:"
01314 - Engine Control Unit.
004 - No signal/communication - Intermittent.
Environmental conditions:
Mileage: 440 km
Temperature: 37.0°C
Voltage: 13.20 V
Voltage: 13.10 V


"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 46: Comfort System
Label file: RKS\1K0-959-433-MIN.clb
Part number: 1K0 959 433 BL
Component: 01 KSG 0301
Encoding: 80E802087F2D8404084F016011
Operating number: WSC 00314 219 58499
VCID: 7BF1A7153AFE41B

Component: Sounder, not mounted.

Component: NGS, not mounted.

Component: IRUE, not mounted.

No error codes found.

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 52: Door electric, passenger side. Label file: RKS\1K0-959-702-MAX1.lbl
Part number: 1T0 959 702 A
Component: Door control unit 09 0157.
Encoding: 0000116
Operating number: WSC 00314 219 00724
VCID: 36677621415C5C3

No error codes found.

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 56: Radio label file: RKS\1K0-035-1xx-56.lbl
Part number: 1K0 035 186 L
Component: Radio BVX 010 0022.
Encoding: 0040400
Operating number: WSC 01324 785 00200
VCID: 2F694345BE066DB

No error codes found.

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 62: Door electric, left/right. Label file: RKS\1K0-959-703-GEN1.lbl
Part number: 1K0 959 703 B
Component: Door control unit 06 0214.
Encoding: 0000048
Operating number: WSC 01324 785 00200
VCID: 2F694345BE066DB

No error codes found.

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 69: Trailer label file: RETROFIT69.lbl
Part number SW: 30/1V2.01, HW: 30/1V2.01.
Component: TRAILER_MODULE UN 0030
Encoding: 0000001
Operating number: WSC 00000 000 00000
VCID: DABF42911504D83

5 errors found:
02562 - Lights for the trailer's brake light.
011 - Interruption.
02563 - Lamp for the right tail light on the trailer (M61).
011 - Interruption.
02564 - Lamp for the left tail light on the trailer (M60).
011 - Interruption.
02565 - Right-hand indicator lights on the trailer (M63).
011 - Interruption.
02566 - Left indicator lights on the trailer (M62).
011 - Interruption.

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 72: Door electric strike, high, right. Label file: RKS\1K0-959-704-GEN1.lbl
Part number: 1K0 959 704 B
Component: Door control unit 06 0214.
Encoding: 0000048
Operating number: WSC 01324 785 00200
VCID: 306B4039A338723

No error codes found.

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
Address 76: Parking assist
Label file: RKS\1K0-919-283.lbl
Part number: 1K0 919 283 A
Component: 02 Parking Assist System 0101.
Operating number: WSC 00000 000 00000
VCID: 2D55594DB40A1FB

No error codes found.

Sure, here is the translation of the text from German to English:

"Ende" translates to "End" in English.

"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."


Address 01: Error cleared.
"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."


Address 02: Error cleared.
"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."
"Die Sonne scheint hell, und die Vögel zwitschern fröhlich. Ein leichter Wind weht durch die Bäume, und die Blätter rascheln leise. Es ist ein wunderschöner Tag, um draußen zu sein."

"The sun is shining brightly, and the birds are chirping merrily. A gentle breeze is blowing through the trees, and the leaves are rustling softly. It's a beautiful day to be outside."

Okay, I just measured the connector for the MSG (presumably a module or sensor) and I'm not getting any positive voltage on pins 5, 6, and 3.

Only pin 18 has 12V when the ignition is on.

Have you checked the fuses? Terminal 30 should be receiving power.

Best regards, Rainer.

I've now taken measurements again on the affected components, and I'm seeing 12V on all three wires.

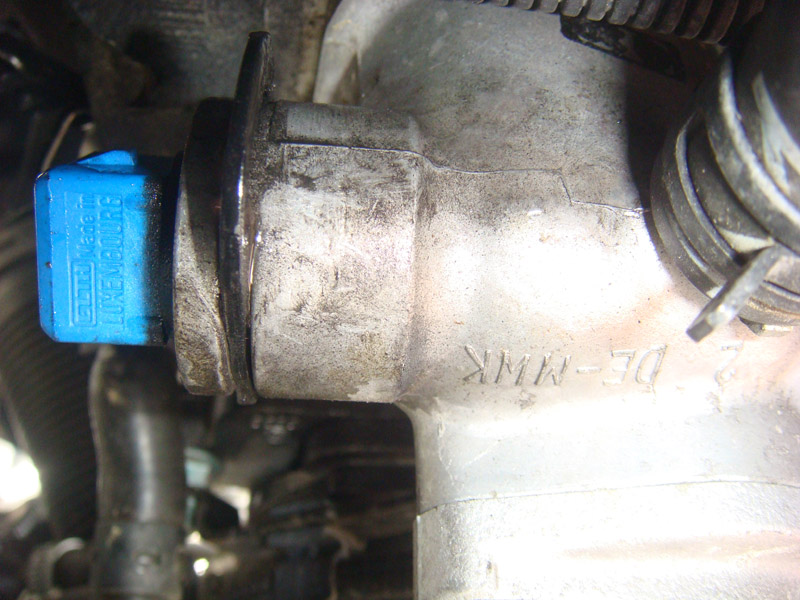

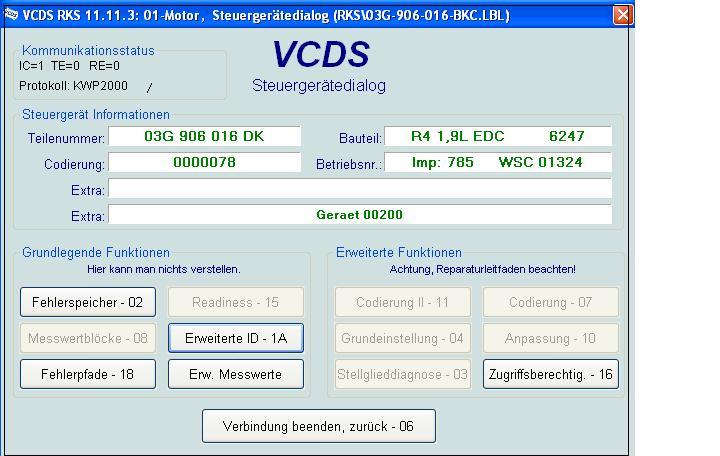

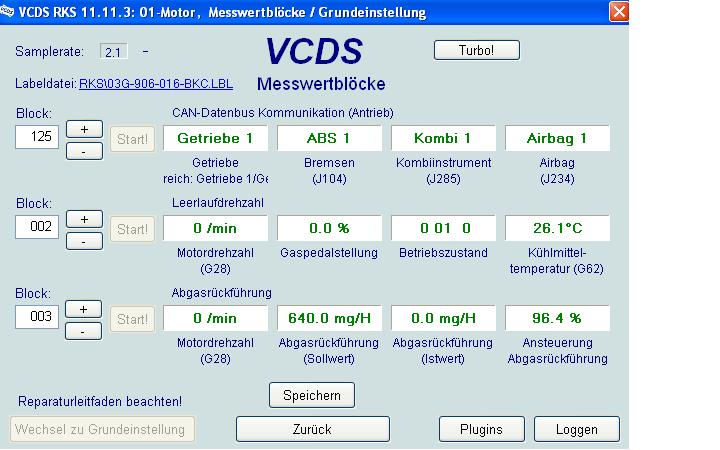

I took a photo, and I can see the error code on the VCDS display, but I can't read it when the engine light and the glow plug light are not illuminated.

And that's what it looks like after about 20 attempts of turning the ignition on and off, and then the engine starts, and the engine check light and glow plug light come on.

Error memory is empty.

It's getting better and better .

Possibly, it can be done without using terminal 30; otherwise, diagnosis via CAN?

No matter what, there needs to be power flowing to the specified pins on the engine control unit.
I still believe that it is a power supply issue.

Best regards, Rainer.

Yes, you are right .

You mean that if the connector is unplugged from the control unit, I should have power at the pins, but I don't.

When I connect the device, I get 12V. I think that pin 49 outputs a switched ground signal from the engine control unit (ECU), which then provides ground to the main relay, specifically terminal 85.

Is the ignition switch working properly?

I assume that all other components are accessible when the ignition is turned on.

Quote:

When I connect the device, I have 12V. I think that pin 49 provides a switched ground from the engine control unit, which then switches the ground to relay terminal 85.

You got it right.

Question: Do your test results correspond to the vehicle that is not starting?

Are the mass connections at control unit T94 checked? Specifically, connections 1, 2, and 4?


I've gathered some information on this, although it might not be very helpful since it's already been processed. Hopefully, this is the right approach.


Pin 3,5,6 of the engine control unit, red/green (twisted together) --> SB11 (30A) --> Relay (J317), terminal 87, switches to terminal 30.

The same relay (J317) and circuit also power SB 9, 6, 7, and 12.

Supply relay (J317): kl86 --> SB26 --> kl.30. Pin kl.85 connects to the engine control unit (ECU) at pin T26/19 (black/gray). When the ECU releases the ground connection, the relay (J317) is activated.

Power supply from STG via T94/18 (black/blue) --> SC26 (10A) --> 15/1 -->(black/red) SB40.

Thank you for your guidance.

Okay, I've re-measured everything again. The three ground cables from the engine control unit are fine.

For testing purposes, I connected the ground wire to pin 85 and measured the voltage at the motor terminal. I got 12V on all three wires, and 12V on T94/18 when the ignition is on.

The engine control unit also connects the ground connection through to relay KL.85 when the ignition is turned on.

Is it possible that the EEPROM in the control unit has a defect, and is there a way to check this?

I've now done a preliminary setup of a table using the control unit.

Pin 6: Class 30.
Pin 18, Class 15.
Pin 72: K-line.
Pin 4: Ground.

The same image as above. Error codes are not supported by the system.

Quote:

I've now, as a trial, set up a table using the control unit. Pin 6, grade 3. Pin 18, Class 15. Pin 72: K-line. Pin 4: Ground. The same image as above. Error codes are not supported by the system.

That's terrible... then it's probably broken.

STG is running again. Replaced.

Thank you for the feedback!
