Sistema audio MMI Basic per Audi A6 4F fino a KW35/2008: Aggiornamento (Articoli)

Per aggiornare il sistema audio MMI Basic del Audi A6 4F fino a KW35/2008, che dispone solo di altoparlanti nelle porte anteriori, è generalmente necessario un intervento più complesso.

L'articolo descrive i passaggi necessari per integrare un amplificatore a 4 canali nel sistema audio esistente, nonché per sostituire gli altoparlanti nelle portiere posteriori. Tempo richiesto: circa 1 giorno.

Il vantaggio dell'utilizzo dei componenti esistenti (radio/CD/lettore) risiede in un'estensione relativamente semplice (altrimenti sarebbe necessario sostituire diversi dispositivi e predisporre nuovi cavi), nonché nel mantenimento dell'integrazione del sistema (in caso di sostituzione di radio/CD/lettore con componenti di terze parti).

Ciò implica che i segnali per gli altoparlanti vengono prelevati dal modulo J523 e alimentati agli ingressi ad alta potenza dell'amplificatore. Anche valori di riferimento per gli ingressi e il segnale remoto per l'attivazione dell'amplificatore.
Durante il collegamento degli ingressi ad alta potenza, è importante notare che solo UN collegamento per altoparlante deve essere utilizzato e che la polarità dei condensatori di accoppiamento interni dello stadio di ingresso dell'amplificatore deve essere corretta!
Nel Nano-404 utilizziamo le versioni L e R. L'alimentazione del Nano-404 avviene, per semplicità, tramite il fusibile per l'accendisigari (30A) e il punto di massa situato accanto al gruppo di fusibili a destra.

Parti necessari:
- Original Lautsprecher Bose LS für die Rückseite, 2x Lautsprecher für die Bässe: Teilenummer 4F0-035-415 B und 2x Lautsprecher für die Höhen: 4F0-035-399 A,
- Parti piccoli: 6x dadi in plastica N-911-214-01, 6x viti N-906-986-06, 2x connettori 8E0-972-623,
- Coperture per altoparlanti per porte posteriori, numeri di parte 4F0-035-436 A e 4F0-035-435 A (Attenzione al codice colore!),
- Cavo per altoparlanti, 2,5mm ² , altamente flessibile, circa 10m,
- Amplificatore a 4 canali con ingressi ad alta potenza, utilizzato l'amplificatore Carpower Nano-404,
- Nastro adesivo per tessuti e fascette,
- Saldatore e stagno
- Piastra di fissaggio per l'amplificatore, 2 dadi M6 e vari piccoli componenti come viti, fascette.
- Chiave a combinazione, cacciavite a croce lungo, chiave a bussola da 8mm.

Installare altoparlanti nelle porte posteriori:
- Installazione rivestimento porta, in questo caso è necessario ricorrere a una certa forza, poiché i supporti visibili nell'immagine, che impediscono la rimozione delle clip in plastica (non visibili perché non inserite), sono molto difficili da rimuovere dalla porta. Non temere di usare la forza, i supporti smontati possono essere facilmente riparati. Procedura: rimuovere la copertura degli altoparlanti superiore, ad esempio, con un coltello, partendo dalla direzione del movimento. Allentare la vite di fissaggio. Rimuovere la vite di fissaggio nella parte inferiore della maniglia, utilizzando un cacciavite molto lungo. Rimuovere anche la vite di fissaggio nella parte inferiore.
Ora, utilizzare la forza per allentare le clip di bloccaggio dalla parte inferiore, per evitare danni alla carrozzeria, ad esempio utilizzare una spatola o simile con una superficie ampia per applicare la forza. Quindi, abbassare la parte inferiore, allentare manualmente i fissaggi nella parte superiore a sinistra e a destra del telaio del parabrezza e scollegare il cavo.
- Estensione cavo: Passaggio attraverso la porta: Manuale, basta sganciare.
- Estensione copertura colonna B: Nella colonna B, si rimuove la copertura superiore tirando verso il basso a sinistra e a destra, la copertura si sblocca quindi e può essere estratta diagonalmente verso l'alto dal supporto. Anche la parte inferiore del coperchio può essere facilmente rimossa tirandola verso l'alto in modo verticale.
Questo apre la strada verso le aperture delle porte.

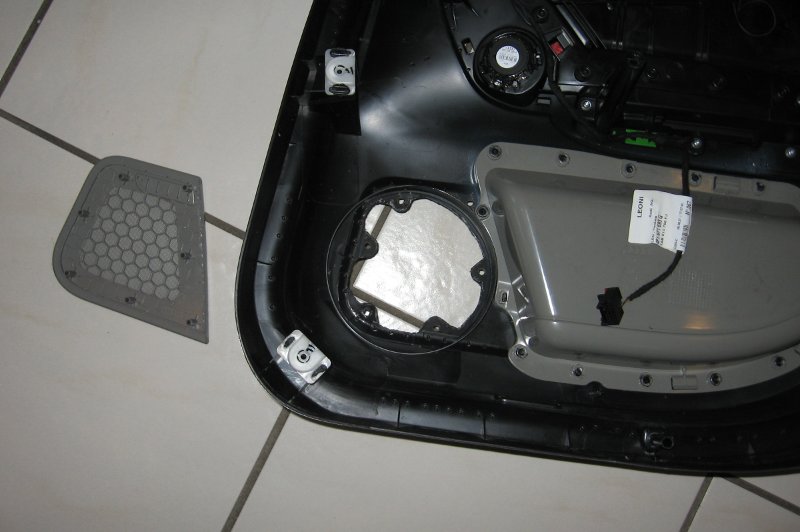

- Lavorazione rivestimento porta: saldatrice, taglierino, trapano da 6,5 mm.
- Montaggio delle coperture degli altoparlanti.
- Assemblaggio e cablaggio LS. Prevenire il rumore/la vibrazione causato da una fissazione non sicura utilizzando resina acrilica, nastro adesivo per tessuti e fascette.
- Montaggio: Fissare/avvitare gli altoparlanti con i clip originali, i tweeter possono essere semplicemente inseriti nelle guide esistenti. Fare attenzione alla corretta connessione degli altoparlanti.

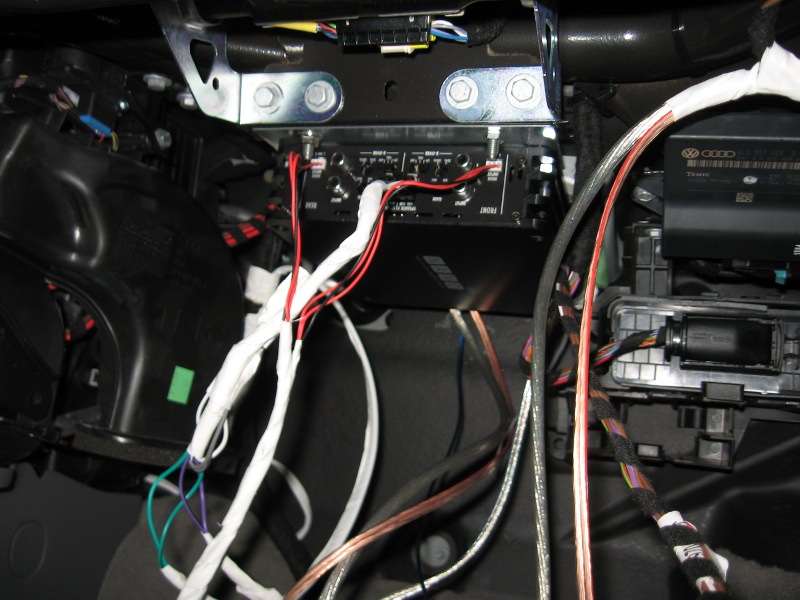

Installare un amplificatore a 4 canali sotto la console centrale:
- Rimozione del vano portaoggetti,
- Supporto di fissaggio (piastra di supporto),
- Prestare attenzione al cablaggio e al corretto collegamento degli altoparlanti.
- Assemblaggio.

Gestione dei cavi - Colonna B - Porta bagagli
I cavi per gli altoparlanti posteriori vengono posizionati lateralmente, a sinistra e a destra, sotto i listelli di ingresso. In questo modo, non è necessario smontare i listelli. La rimozione del poggiapiedi a sinistra è utile per far passare i cavi sotto la moquette nel vano del piede. Tutti i cavi sono fissati in modo sicuro e, per evitare cortocircuiti dovuti a sfregamenti o bordi appuntiti, è consigliabile valutare attentamente il percorso da seguire.

Subwoofer per l'utilizzo dei restanti 2 canali come amplificatore per bassi
Gli altri due canali dell'amplificatore potrebbero essere utilizzati per un subwoofer, ad esempio Posizionare sotto il vano portaoggetti o nel vano bagagliaio.
