Problemi DSP/Radio Passat 3C

Ciao a tutti,

La mia Passat 3C Variant presenta il seguente errore nel CAN-GATEWAY:


00463 - Centralina per il sistema audio digitale (J525).
004 - assenza di segnale/comunicazione - sporadica.
Condizioni ambientali:
Stato di errore: 00100100.
Priorità dell'errore: 2.
Frequenza degli errori: 5.
Contatore di errori: 200.
Chilometraggio: 170962 km.
Indicazione dell'ora: 0.
Data: 16.03.2011.


Il suono della radio o del CD si interrompe continuamente, fino a non esserci più alcun suono.
Non ci sono errori nel navigatore o nella radio.

Un'altra domanda mi viene in mente in questo momento:
- Perché ho il modulo FSE Nokia sotto il sedile del passeggero, ma non c'è l'opzione telefono nel navigatore? È possibile completare e rendere funzionante il sistema in modo relativamente semplice?

Qualcuno potrebbe aiutarmi in qualche modo?



Grazie in anticipo.
David.

Ciao,

Purtroppo, ci hai fornito QUASI NESSUNA informazione (nemmeno l'anno di costruzione o il nome del modello del navigatore) e ora ti aspetti la risposta alla domanda sul senso della vita. Questo si adatta perfettamente al punto 4 sotto https://community.dieselschrauber.org/it/viewtopic.php?t=10163.



Stai copiando un codice di errore.

Per favore, forniscici un'analisi diagnostica dell'auto effettuata con VCDS, così potremo risponderti in modo più preciso.

Non potremo salvare il tuo amplificatore, però: se ha intenzione di dare segni di cedimento, lo farà.

m;

Sì, scusa.

Ho una Passat Variant TDI 2.0 del 2008.
Posso fare un controllo completo domani.
Mi dispiace, ma non sono molto esperto in materia di sistemi di infotainment.

Intendi con "amplificatore" il processore di segnale digitale (DSP)?
- Dove si trova esattamente questo componente e come posso essere sicuro che sia proprio quello giusto?

Grazie.

Tipo di veicolo: 3C0.
Scansione: 01 02 03 08 09 15 16 17 19 25 37 42 44 46 47 52 53 56 62 72
77 7D

Numero di identificazione del veicolo: WVWZZZ. Chilometraggio: 171130 km.

00-Sensore dell'angolo di sterzata -- Stato: OK 0000
01-Motore -- Stato: OK 0000
Trasmissione: OK 0000.
03-Freni -- Stato: OK 0000
08-Clima/Riscaldamento -- Stato: OK 0000
09-Rete di bordo -- Stato: OK 0000.
15-Airbag -- Stato: OK 0000
Volante (di diametro) 16 pollici -- Stato: OK 0000.
Strumento combinato 17 -- Stato: OK 0000.
19-CAN-Gateway -- Stato: OK 0000.
Immobilizzatore a 25 vie -- Stato: OK 0000.
Navigazione: Stato: OK 0000.
Portello elettrico, 42 porte -- Stato: OK 0000.
Assistenza sterzo (44) -- Stato: OK 0000.
46-Sistema di comfort -- Stato: OK 0000.
47-Soundsystem -- Stato: OK 0000.
Portiera elettrica lato passeggero: OK 0000.
Freno di stazionamento (freno di servizio): Stato: OK 0000.
56-Radio -- Stato: OK 0000
Porta elettrica, lato destro e sinistro: Stato: OK 0000.
Porta 72, elettrica, lato destro -- Stato: OK 0000.
77-Telefono -- Stato: OK 0000
Riscaldatore ausiliario 7D -- Stato: OK 0000.


Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo: 01: Motore
File di etichette: RKS\03G-906-018-BKP.lbl
Codice articolo SW: 03G 906 018 CK; Codice articolo HW: 03G 906 018 CK.
Componente: R4 2.0l PPD1.5 G 9629
Revisione: --H05--- Numero di serie: VWZCZ000000000
Codifica: 0000078
Numero di matricola: WSC 66565 257 00032.
VCID: 70E4037A1A25

Nessun errore rilevato.
Disponibilità: Non disponibile.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 02: Trasmissione File di etichette: RKS\02E-300-0xx.lbl
Codice articolo SW: 02E 300 042 S; Codice hardware: 02E 927 770 AE.
Componente: GSG DSG 082 1127
Revisione: 04708020 Numero di serie: 00000804080220
Codifica: 0000020
Numero di pratica: WSC 44551 111 44551.
VCID: 234E3C369B53

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 03: Freni File di etichette: RKS\3C0-614-095-C2.lbl
Codice articolo SW: 3C0 614 095 Q; Codice hardware: 3C0 614 095 Q.
Componente: ESP 440 C2 H015 0003
Revisione: H015 Numero di serie: 0667031852
Codifica: 0013605
Numero di matricola: WSC 05311 000 00000
VCID: 3064C37ADAA5

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 08: Climatizzazione/Riscaldamento. File di etichette: RKS\3C0-907-044.lbl.
Codice articolo SW: 3C0 907 044 AC; Codice articolo HW: 3C0 907 044 AC.
Componente: ClimatronicPQ46 050 0404.
Revisione: 00050005 Numero di serie: 00000000000000
Numero di matricola: WSC 00000 000 00000
VCID: 62C07932C4C9

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 09: Sistema di bordo. File di etichette: RKS\3C0-937-049-23-H.lbl.
Codice articolo SW: 3C0 937 049 J; Codice hardware: 3C0 937 049 J.
Componente: Centralina del sistema di bordo H37 1301.
Revisione: 00H37000 Numero di serie: 00000005392636
Codifica: E1888F0700041A00000A00000F00000000095D435C0000
Numero di matricola: WSC 05311 000 00000
VCID: 3064C37ADAA5

Codice articolo: 3C1 955 119.
Componente: Tergicristallo VW461 012 0503.
Codifica: 00063445
Numero di pratica: WSC 05311.

Codice articolo: 1K0 955 559 T
Componente: Sensore di luce pioggia 011 1110.
Codifica: 00208933
Numero di pratica: WSC 05311.

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 15: Airbag. File di etichettatura: RKS\3C0-909-605.lbl.
Codice articolo SW: 3C0 909 605 K; Codice articolo HW: 3C0 909 605 K.
Componente: AIRBAG 12 VW8R 029 2521.
Revisione: 10029000. Numero di serie: 003A3P1UMBZB.
Codifica: 0012594
Numero di matricola: WSC 05311 000 00000
VCID: 2E58DD02C091

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 16: Volante
File di etichette: RKS\3C0-953-549-SW20.lbl
Codice articolo SW: 3C0 953 549 E; Codice hardware: 3C0 953 549 E.
Componente: J0527 0015
Revisione: 00005000 Numero di serie: 3C9953507P
Codifica: 0001112
Numero di matricola: WSC 05311 000 00000
VCID: 2E58DD02C091

Codice articolo: XXXXXXXXXXX
Componente: E0221 007 0050

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 17: Cruscotto combinato. File di etichette: RKS\3C0-920-xxx-17.lbl.
Codice articolo SW: 3C0 920 870 Q; Codice hardware: 3C0 920 870 Q.
Componente: STRUMENTO COMBINATO VD1 4240.
Revisione: X0033000 Numero di serie: 00000000000000
Codifica: 0007105
Numero di pratica: WSC 34886 142 83103.
VCID: 3162C67ED1AF

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 19: Gateway CAN. File di etichette: 3C0-907-530.lbl.
Codice articolo SW: 3C0 907 530 C; Codice hardware: 3C0 907 951 A.
Componente: Gateway 007 0040
Revisione: 00007000 Numero di serie: 0700C061280303
Codifica: 3FFD2C54C62002
Numero di matricola: WSC 05311 000 00000.
VCID: 2142363E814F

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 25: Sistema di antifurto File di etichette: RKS\3C0-959-433-25.lbl
Codice articolo SW: 3C0 959 433 K; Codice hardware: 3C0 959 433 K.
Componente: IMMO 038 0367.
Revisione: 00038000 Numero di serie: VWZCZ000000000
Numero di operazione: WSC 131071 1023 2097151.
VCID: 3260C972D4A9

Codice articolo: 3C0 905 861 D.
Componente: ELV 024 0370.
3C0905861D ELV 024 0370

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 37: Navigazione. File di etichette: RKS\1K0-919-887-MFD2.lbl.
Codice articolo: 1K0 919 887 FX
Componente: Navigazione 0028.
Codifica: 0000101
Numero di pratica: WSC 44288 142 84995.
VCID: 942CEFEACEFD

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 42: Centralina elettrica per porta, sistema di apertura/chiusura.
File di etichette: RKS\1K0-959-701-MIN2.lbl
Codice articolo: 1K0 959 701 K.
Componente: Porta - SG 024 2365
Codifica: 0000181
Numero di matricola: WSC 05311 000 00000
VCID: 3668F56238C1

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 44: Assistenza alla sterzata. File di etichette: RKS\1Kx-909-14x.lbl.
Codice articolo: 1K1 909 144 K
Componente: EPS_ZFLS Classe 5 D06 1701.
Numero di matricola: WSC 00000 000 00000
VCID: 336ECC762BB3

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 46: Sistema di comfort. File di etichette: RKS\3C0-959-433-46.clb.
Codice articolo SW: 3C0 959 433 K; Codice hardware: 3C0 959 433 K.
Componente: KSG PQ46 ELV 038 0455.
Revisione: 00038000 Numero di serie: VWZCZ000000000
Codifica: 0091020851030E763804941570084F0E703800
Numero di matricola: WSC 05311 000 00000.
VCID: 3260C972D4A9

Codice articolo: 1K0 951 605 C.
Componente: CORNO DI RISERVA POSTERIORE H03 1301.

Componente: NGS, non montato.

Componente: IRUE, non montato.

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 47: Sistema audio File etichette: RKS\3C0-035-456.lbl
Codice articolo: 3C0 035 456.
Componente: Amplificatore audio 08K. Codice: 0003.
Revisione: 00001000 Numero di serie: 00000000007914
Numero di matricola: WSC 00000 000 00000
VCID: DDBACACE7DB7

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 52: Elettronica per la porta del passeggero.
File di etichettatura: RKS\1K0-959-702-MIN2.lbl
Codice articolo: 1K0 959 702 K.
Componente: Porta - SG 024 2365
Codifica: 0000180
Numero di matricola: WSC 05311 000 00000
VCID: 3776F8663FCB

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 53: Freno di stazionamento
File di etichette: RKS\3C0-907-801-53.lbl
Codice articolo SW: 3C0 907 801 B; Codice hardware: 3C0 907 801 B.
Componente: EPB VC8HC001 013 0001.
Revisione: 013
Codifica: 0000012
Numero di matricola: WSC 05311 000 00000
VCID: 2142363E814F

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 56: Radio. File etichette: RKS\1K0-035-095.lbl.
Codice articolo: 1K0 035 095 EX
Componente: Radio 0028.
Codifica: 0012042
Numero di pratica: WSC 44288 142 84995.
VCID: 7F06D046577B

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 62: Elettronica per porta, lato destro/sinistro.
File di etichette: RKS\1K0-959-703-GEN2.lbl
Codice articolo: 3C9 959 703.
Componente: Porta-SG 021 2505
Codifica: 0000144
Numero di matricola: WSC 05311 000 00000
VCID: F0E4837A9A25

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 72: Serratura elettrica, lato destro.
File di etichetta: RKS\1K0-959-704-GEN2.lbl
Codice articolo: 3C9 959 704.
Componente: Porta-SG 021 2505
Codifica: 0000144
Numero di matricola: WSC 05311 000 00000
VCID: F1E2867E912F

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 77: Telefono. File di etichette: RKS\3C0-035-729.lbl.
Codice articolo SW: 3C0 035 729 E; Codice hardware: 3C0 035 729 E.
Componente: Telefono 6009
Revisione: 00009000 Numero di serie: 0000000702862
Codifica: 0016043
Numero di pratica: WSC 44288 142 82584.
VCID: 254A222E9567

Nessun errore rilevato.

Certo, ecco la traduzione:

"Il gatto è seduto sul tappeto."
Indirizzo 7D: Riscaldatore ausiliario. File di etichette: RKS\1K0-963-235.lbl.
Codice articolo SW: 1K0 963 235 E; Codice hardware: 1K0 963 235 E.
Componente: Elemento PTC 0404.
Revisione: 00800000 Numero di serie:
Numero di matricola: WSC 00000 000 00000
VCID: 2D5ADA0ECD97

Nessun errore rilevato.

Fine.

Bene, a quanto pare, l'errore di ieri non si è più verificato dopo averlo cancellato.
Il suono presenta ancora oggi un contatto intermittente estremamente problematico.

Certamente. Ecco la traduzione:

Grazie mille.
David.

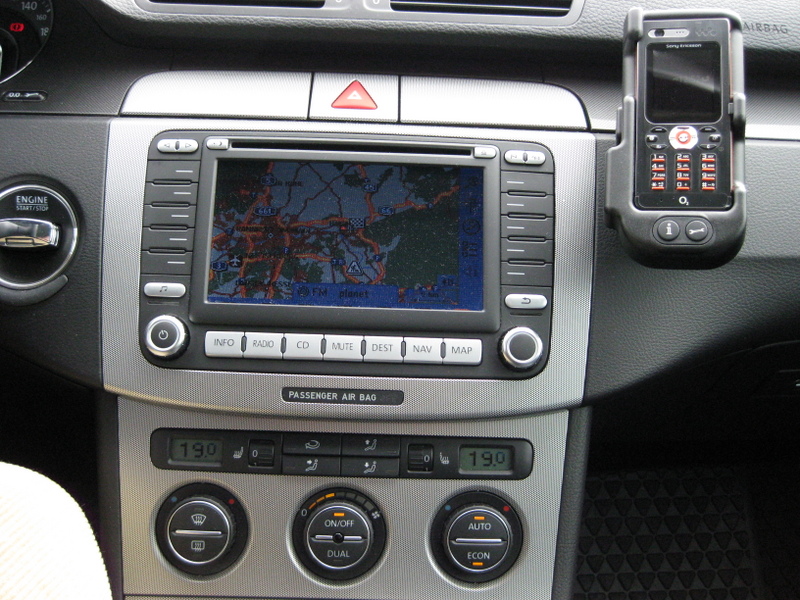

Si tratta di questo modello di navigatore:

"3C0 035 456 G" è corretto?
Dovrebbe essere sotto il sedile del conducente, giusto?

Ciao,

Sì, l'amplificatore dovrebbe essere posizionato sotto il sedile del conducente. Quello che mi sorprende un po' è che la tua scansione non mostri alcun errore, nonostante i problemi. La scansione è stata eseguita subito dopo aver cancellato gli errori?

In questa guida è possibile trovare anche la disposizione dei pin di un connettore.
http://www.big-partycentral.de/Bilder/Dynaudio_Passa_3C_Build.pdf

Prova a capire quali altoparlanti sono effettivamente interessati da questo problema, ovvero tutti, inclusi quelli centrali, anteriori sinistro e destro. Per farlo, nelle impostazioni audio, regola solo i canali V, H, L e R utilizzando il controllo del bilanciamento.
Se solo alcuni canali fossero interessati dai malfunzionamenti, ciò ridurrebbe notevolmente le possibilità di individuare la causa del problema.

Cordiali saluti, Rainer.

Ciao,

Certo, il primo errore era presente quando mi sono accorto del problema.
Dopo, ho cancellato tutto, ho impiegato un giorno per farlo, ma il problema è rimasto, quindi ho fatto una scansione con un software diagnostico.

"Il problema" riguarda tutti gli altoparlanti e, in quel caso, l'audio scompare completamente.

Grazie.

Capisco bene che hai avuto un problema solo nel componente STG 19, che è un gateway?

Anche la memoria degli errori del modulo 47 (sistema audio) non presenta alcun codice di errore nella scansione diagnostica. Oppure, è stata cancellata di recente?

Visto che tutti i componenti si sono guastati contemporaneamente, è improbabile che il problema sia dovuto ai cavi di alimentazione. Restano quindi da escludere problemi con il CAN-Bus, l'alimentazione o il sistema radio.

Hai qualche conoscente con cui potresti scambiare la radio? O magari qualcuno che ha un amplificatore identico?

Altrimenti, controllerei attentamente l'alimentazione, inclusa la messa a terra.

A proposito.

Non c'è niente di "DSP" qui!

(1) DSP è in realtà l'abbreviazione di Digital Signal Processing.
(2) hai il vecchio amplificatore analogico.
(3) Anche il sistema Dynaudio digitale a 10 canali non offre ciò che ci si aspetterebbe normalmente da un processore di segnale digitale (DSP): effetti di spazializzazione, come quelli offerti da Audi.

Altrimenti: come hanno detto gli altri, controllate con un multimetro.

Eccomi di nuovo!

Ecco cosa è successo:

- Sostituito l'amplificatore posizionato sotto il sedile, ma non ha portato alcun miglioramento.

- Ultimamente, a volte, il suono smette di funzionare per giorni, quando ne ha voglia.

- Può capitare anche che il suono funzioni per un po', ma poi, se si regola il volume, improvvisamente scompare.


Avete altre idee su dove e come posso cercare? Sembra che ci sia una certa dipendenza dal volume o dalla regolazione del volume. Accendere e spegnere la radio non risolve il problema.

Qual è il modello di radio che si vede nella mia foto?
Non riesco a identificare con precisione il modello specifico.

Grazie e saluti.

Avanti!

Nessuno ha un'idea o un consiglio?

Conoscete un buon posto dove posso far controllare e, eventualmente, riparare il navigatore?

Saluti.
David.

Ciao,

Cosa è emerso dall'ispezione dei connettori sull'amplificatore? Perché non si possono misurare le tensioni di alimentazione/gli ingressi, o addirittura prevedere un sistema di monitoraggio con un LED durante il funzionamento?
I cavi della radio sono collegati correttamente?

Cordiali saluti, Rainer.

Ciao, grazie per i tuoi ulteriori sforzi.

Quindi, il connettore era collegato correttamente all'amplificatore.
A dire il vero, non sono riuscito a misurarlo.
Come descritto, si tratta di un comportamento molto strano.
quindi niente che oscilli, ma qualcos'altro.

A volte l'audio non funziona per 1-2 giorni, poi improvvisamente torna a funzionare, e quando si alza il volume, smette di funzionare di nuovo... è tutto molto strano.

Il navigatore/autoradio che ho è un modello MFD2, corretto?
- come si vede nell'immagine qui sopra.

Ordinerò questo strumento di montaggio e vedrò se tutto è correttamente inserito.
mentre la radio non è mai stata usata all'aperto!

Sì, hai il lettore DVD RNS MFD2. È stato installato fino a circa ottobre 2007. Non so esattamente da quando, ma sicuramente hai la versione successiva, con i tasti argentati nella parte superiore.

Puoi provare a installare qualsiasi autoradio che sia stato montato sul Passat 3C. Potrebbe essere un tentativo più economico (magari su eBay), piuttosto che ordinare direttamente un nuovo sistema di navigazione da VW, con un costo di 2.500€.

Per smontare il pannello, non sono necessari attrezzi speciali. Una chiave a bussola da 10 mm è sufficiente. Per rimuovere la cornice attorno alla radio, è necessario tirare (con decisione) sul bordo inferiore (afferrate la parte inferiore, sotto il simbolo di avviso dell'airbag passeggero e tirate con forza).

Conosci il sito www.passat3c.info di Alex? Ci sono delle ottime guide, e sicuramente troverai anche le istruzioni per rimuovere la radio.

Saluti.
Mi piace.
