2.0TDi non si avvia

Ciao a tutti,

ho già utilizzato la funzione di ricerca, ma purtroppo non ho trovato nulla di adatto.
{INTRO}

{VERSE 1}

{CHORUS}

{VERSE 2}

{CHORUS}

{BRIDGE}

{CHORUS}

{OUTRO}

Ieri mattina, quando sono salito in macchina, ho provato ad avviarla, ma purtroppo senza successo.
Il motore si avvia per breve tempo e poi si spegne di nuovo dopo 1-2 secondi. Penso che in quel caso si attivi l'interruttore di avviamento perché un determinato STG non fornisce alcun segnale o perché c'è un problema con un fusibile o un relè.
Strumento combinato non funzionante, ma il computer di bordo funziona (schermo al centro).
L'indicazione della Climatronic non mostra numeri, ma piuttosto caratteri strani.

Ho già rimosso la batteria, la ho caricata e ho riprovato, ma purtroppo senza successo. Abbiamo anche testato una seconda batteria, ma il risultato è lo stesso.



Ecco la scansione, forse avete qualche idea di cosa potrebbe essere.

Venerdì, 23 febbraio 2018, 11:41:02:48309
VCDS -- Emulatore VAG/VAS basato su Windows, che funziona su Windows 10 x86
Versione VCDS: DRV 17.1.3.0
Stato dati: 20170224 DS267.4
shop.dieselschrauber.org


Numero di identificazione del veicolo: WVGZZZ1TZ7W093415 Targa del veicolo:


Tipo di veicolo: 1T (1K0)
Scans: 01 03 08 09 15 16 17 18 19 25 37 42 44 46 52 55 56 62 69 72
76

Numero di identificazione del veicolo: WVGZZZ1TZ7W093415 Chilometraggio: 181070 km

00-Sensore di angolo di sterzata -- Stato: OK 0000
01-Elettronica motore -- Stato: Errore 0010
03-Elettronica freni -- Stato: Errore 0010
08-Sistema di climatizzazione/riscaldamento -- Stato: Errore 0010
09 - Elettricità principale -- Stato: Errore 0010
15-Airbag -- Stato: OK 0000
16-elettronica del volante -- Stato: OK 0000
17-Interfaccia di controllo -- Stato: OK 0000
18-Riscaldamento autonomo -- Stato: non raggiungibile 1100
19-Interfaccia diagnostica -- Stato: Errore 0010
Blocco di avviamento a 25 vie -- Stato: OK 0000
37-Navigazione -- Stato: non registrato 0001
42-T¸relettrico. Conducente -- Stato: OK 0000
44-Assistenza -- Stato: Errore 0010
46-Sistema di comfort -- Stato: OK 0000
52-T¸relettrico. Passagiero. -- Stato: Errore 0010
55 - Regolatore di luminosità -- Stato: Errore 0010
56-Radio -- Stato: Errore 0010
62-T¸re, elettrica, destra, sinistra -- Stato: OK 0000
69 membri -- Stato: OK 0000
72-T¸relektr. hi. re. -- Stato: OK 0000
76 - Assistenza al parcheggio – Stato: OK 0000

-------------------------------------------------------------------------------
Indirizzo 1: Elettronica motore File di etichettatura: DRV\03G-906-018-BMN.clb
Numero di parte SW: 03G 906 018 EH HW: 03G 906 018 EH
Componente: R4 2.0l PPD1.2 G 4355
Revision: --H42--- Numero di serie: VWX7Z0G33NB0NR
Codifica: 0000072
Numero di riferimento: WSC 72320 142 84307
VCID: 6FD459B47E21B93900-803A

1 Errore trovato:
005488 - Centralina motore bloccata
P1570 - 008 -
Condizioni ambientali:
Stato dell'errore: 11101000
Priorità degli errori: 4
Frequenza degli errori: 8
Numero di perdite: 40
Chilometraggio: 181075 km
Indicazione del tempo: 0
Data: 2000.00.00
Ora: 08:07:38

Condizioni ambientali:
Velocità: 0 /min
Coppia: 0,0 Nm
Velocità: 0.0 km/h
0,00 %
Tensione: 11,30 V
Valore binario: 00011001
Valore binario: 00000000

Disponibilità: Non disponibile

-------------------------------------------------------------------------------
Indirizzo 03: Elettronica freni File di etichette: DRV\1K0-907-379-MK60-F.lbl
Numero di parte SW: 1K0 907 379 AC HW: 1K0 907 379 AC
Componente: ESP FRONT MK60 0101
Revision: 00H11001
Codifica: 0023238
Numero di serie: WSC 02000 785 00200
VCID: 73DC55C412099DD9E4-8026

1 Errore trovato:
01435 - Componente 1 per pressione dei freni (G201)
012 - Guasto elettrico nel circuito

-------------------------------------------------------------------------------
Indirizzo 08: Sistema di climatizzazione/riscaldamento File di etichettatura: DRV\1K0-907-044.lbl
Numero di parte SW: 1K0 907 044 BN HW: 1K0 907 044 BN
Componente: ClimatronicPQ35 110 1010
Revision: 00110021 Numero di serie: 00000000000000
Numero di impianto: WSC 00000 000 00000
VCID: 74DE56D817079AE1FD-8020

4 codici di errore trovati:
00538 - Tensione di riferimento
002 - Valore limite inferiore superato
00538 - Tensione di riferimento
002 - Valore limite inferiore superato
01273 - Ventilatore di ventilazione (V2)
007 - Cortocircuito a massa
00819 - Sensore di pressione (G65)
009 - Interruzione/Cortocircuito a massa

-------------------------------------------------------------------------------
Indirizzo 09: Elettricità centrale File di etichette: DRV\3C0-937-049-23-H.lbl
Numero di parte SW: 3C0 937 049 AE HW: 3C0 937 049 AE
Componente: Centrale di connessione H52 2002
Revision: 00H52000 Numero di serie: 00000006952725
Codifica: E38B8F2100040F0047120C0000000000000B7F075C0001
Numero di impianto: WSC 01324 785 00200
VCID: 6CEE4EB84F37422125-8038

Sottosistema 1 - Numero di parte: 1T0 955 119 D File di etichettatura: DRV\1KX-955-119.CLB
Componente: Lavafani 230307 020 0501
Codifica: 00038805
Numero di impianto: WSC 01324

Sottosistema 2 - Numero parte: 1K0 955 559 AD File di etichettatura: DRV\1K0-955-559-AF.CLB
Componente: RLS 040407 014 1201
Codifica: 06762533
Numero di impianto: WSC 01324

4 codici di errore trovati:
02394 - Lampada per fanale anteriore sinistro (M1)
012 - Guasto elettrico nel circuito
Condizioni ambientali:
Stato dell'errore: 01101100
Priorità dell'errore: 2
Frequenza degli errori: 1
Numero di perdite: 30
Chilometraggio: 180356 km
Indicazione del tempo: 0
Data: 2005.09.13
Tempo: 31:63:63

Condizioni ambientali:
un
Tensione: 11,80 V
un
un
da
da
da

02395 - Lampada per fanale anteriore destro (M3)
012 - Guasto elettrico nel circuito
Condizioni ambientali:
Stato dell'errore: 01101100
Priorità dell'errore: 2
Frequenza degli errori: 1
Numero di perdite: 30
Chilometraggio: 180356 km
Indicazione del tempo: 0
Data: 2005.09.13
Tempo: 31:63:63

00978 - Lampada per fari anteriori sinistro (M29)
010 - Interruzione/Cortocircuito verso il positivo
Condizioni ambientali:
Stato dell'errore: 01111010
Priorità degli errori: 1
Frequenza degli errori: 9
Numero di perdite: 30
Chilometraggio: 180.140 km
Indicazione del tempo: 0
Data: 2005.09.13
Tempo: 31:63:63

Condizioni ambientali:
un
Tensione: 14.40 V
un
un
da
da
da

01207 - Centrala di controllo per riscaldamento ausiliario (J364)
004 - Nessun segnale/comunicazione
Condizioni ambientali:
Stato dell'errore: 01111010
Priorità degli errori: 1
Frequenza degli errori: 9
Numero di perdite: 30
Chilometraggio: 180.140 km
Indicazione del tempo: 0
Data: 2005.09.13
Tempo: 31:63:63


-------------------------------------------------------------------------------
Indirizzo 15: Airbag File di etichette: DRV\1T0-909-605.lbl
Numero di parte SW: 1T0 909 605 D HW: 1T0 909 605 D
Componente: 04 AIRBAG VW8 021 0100
Revision: 02021000 Numero di serie: 003B9D03MM85
Codifica: 0012340
Numero di impianto: WSC 01324 785 00200
VCID: 365AACD041FBC8F103-8062

Sottosistema 1 - Numero di serie: 6332QSME283A174BL

Sottosistema 2 - Numero di serie: 6342QSME23792E79T

Sottosistema 3 - Numero di serie: 6352QSME2643784DO

Sottosistema 4 - Numero di serie: 6362QSME27574F2DX

Nessun codice di errore trovato.

-------------------------------------------------------------------------------
Indirizzo 16: Elettronica del volante File di etichette: DRV\1K0-953-549-MY8.lbl
Numero di parte SW: 1K0 953 549 BC HW: 1K0 953 549 BC
Componente: Modulo per colonna di sterzo 636 0070
Codifica: 0000042
Numero di impianto: WSC 01324 785 00200
VCID: 74DE56D817079AE1FD-8020

Nessun codice di errore trovato.

-------------------------------------------------------------------------------
Indirizzo 17: Cassetta di controllo File di etichettatura: DRV\1K0-920-xxx-17.lbl
Numero di parte SW: 1T0 920 863 E HW: 1T0 920 863 E
Componente: VVD 3408
Revision: V0001000 Numero di serie: VWX7Z0G33NB0NR
Codifica: 0007103
Numero di riferimento: WSC 72320 142 186630
VCID: 365AACD041FBC8F103-8062

Nessun codice di errore trovato.

-------------------------------------------------------------------------------
Indirizzo 18: Stufa a gas
non disponibile

-------------------------------------------------------------------------------
Indirizzo 19: Interfaccia diagnostica File di etichettatura: DRV\1K0-907-530-V2.clb
Numero di parte SW: 1K0 907 530 K HW: 1K0 907 951
Componente: J533__Gateway H04 0021
Revision: H04 02 Numero di serie: 100407F2000253
Codifica: 7D3F574007008002
Numero di impianto: WSC 01324 785 00200
VCID: 2F5499B4BEA1F93940-807A

2 codici di errore trovati:
01207 - Centrala di controllo per riscaldamento ausiliario (J364)
004 - Nessun segnale/comunicazione
Condizioni ambientali:
Stato dell'errore: 01100100
Priorità dell'errore: 2
Frequenza degli errori: 1
Numero di perdite: 176
Chilometraggio: 163448 km
Indicazione del tempo: 0
Data: 2000.00.00
Ora: 15:24:24

01044 - Codice fiscale errato
000 - -
Condizioni ambientali:
Stato dell'errore: 01100000
Priorità degli errori: 1
Frequenza degli errori: 254
Numero di perdite: 255
Chilometraggio: 161071 km
Indicazione del tempo: 0
Data: 2000.00.00
Ora: 10:24:48


-------------------------------------------------------------------------------
Indirizzo 25: Blocco motore File di etichettatura: DRV\1K0-920-xxx-25.clb
Numero di parte SW: 1T0 920 863 E HW: 1T0 920 863 E
Componente: IMMO VDD 3408
Revision: V0001000 Numero di serie: VWX7Z0G33NB0NR
Numero di impianto: WSC 00000 000 00000
VCID: 365AACD041FBC8F103-8062

Nessun codice di errore trovato.

-------------------------------------------------------------------------------
Indirizzo 37: Navigazione File di etichette: DRV\1K0-919-887-MFD2.lbl
Numero di parte: 1K0 919 887 F
Componente: Navigazione 0030
Codifica: 0000101
Numero di impianto: WSC 05314 000 00000
VCID: 3C4EBEF87FD712A1F5-8068

Nessun codice di errore trovato.

-------------------------------------------------------------------------------
Indirizzo 42: T¸relektr. Guidatore File di etichette: DRV\1K0-959-701-MAX3.clb
Numero di parte SW: 1T0 959 701 E HW: 1T0 959 701 E
Componente: Serratura porta 005 0937
Codifica: 0000181
Numero di impianto: WSC 01324 785 00200
VCID: 3940A7EC70E52789EE-806C

Nessun codice di errore trovato.

-------------------------------------------------------------------------------
Indirizzo 44: Assistente di controllo File di etichettatura: DRV\1Kx-909-144-G2V3.clb
Numero di parte: 1K1 909 144 L
Componente: EPS_ZFLS Cl.071 H07 1806
Numero di impianto: WSC 01324 785 00200
VCID: 345E96D85787DAE13D-8060

1 Errore trovato:
00750 - Lampe di errore
013 - bitte lettura della memoria di errore - spia accesa
Condizioni ambientali:
Chilometraggio: 181070 km
Temperatura: -7.0∞C
Tensione: 10,90 V
Tensione: 10,70 V


-------------------------------------------------------------------------------
Indirizzo 46: Sistema di comfort File di etichette: DRV\1K0-959-433-MAX.clb
Numero di parte SW: 1K0 959 433 BT HW: 1K0 959 433 BT
Componente: KSG PQ35 G2 020 0203
Revision: 00020000 Numero di serie: 00000000000000
Codifica: 809002085103087F2D06840560084F03E0FCA0
Numero di impianto: WSC 01324 785 00200
VCID: 033C050442A9AD59F4-8056

Subsistema 1 - Componente: Altoparlante montato

Sottosistema 2 - Componente: NGS montato

Subsistema 3 - Componente: IRUE montato

Nessun codice di errore trovato.

-------------------------------------------------------------------------------
Indirizzo 52: Porta elettrica per passeggeri. File di etichettatura: DRV\1K0-959-702-MAX3.clb
Numero di parte SW: 1T0 959 702 E HW: 1T0 959 702 E
Componente: Serratura porta 005 0937
Codifica: 0000180
Numero di impianto: WSC 01324 785 00200
VCID: 3A42B8E075E32C91E7-806E

2 codici di errore trovati:
01553 - Motore per blocco centralizzato - portiera del passeggero (V57); BLOCCO
012 - Guasto elettrico nel circuito - Occasionale
00929 - Unità di blocco per il sistema di chiusura centralizzata lato passeggero (F221)
008 - Segnale anomalo

-------------------------------------------------------------------------------
Indirizzo 55: Regolatore di intensità File di etichettatura: DRV\5M0-907-357-V2.lbl
Numero di parte SW: 5M0 907 357 A HW: 5M0 907 357 A
Componente: Dispositivo di controllo AFS X014
Revision: H01 Numero di serie:
Codifica: 3293188
Numero di impianto: WSC 01324 785 00200
VCID: 325290C0AD93D4D12F-8066

Sottosistema 1 - Numero di parte: 1K0 941 329 File di etichettatura: 3D0-941-329.CLB
Componente: Modulo AFS-Lst. l 0001
Codifica: 00000050

Sottosistema 2 - Numero di parte: 1K0 941 329 File di etichettatura: 3D0-941-329.CLB
Componente: Modulo AFS-Lst. r 0001
Codifica: 00000050

1 Errore trovato:
00978 - Lampada per fari anteriori sinistro (M29)
014 - difetto
Condizioni ambientali:
Stato dell'errore: 01101110
Priorità degli errori: 4
Frequenza degli errori: 1
Contatore di errori: 0
Indicazione del tempo: 0

Condizioni ambientali:
Tensione: 10,65 V
Velocità: 0.0 km/h
ABS 1


-------------------------------------------------------------------------------
Indirizzo 56: Radio File di etichettatura: DRV\1K0-035-095.lbl
Numero di parte: 1K0 035 095 G
Componente: Radio 0030
Codifica: 0042400
Numero di impianto: WSC 05314 000 00000
VCID: 296077AC804597099E-807C

2 codici di errore trovati:
01303 - Dispositivi di trasmissione e ricezione per telefoni (R36)
004 - Nessun segnale/comunicazione
01044 - Codice fiscale errato
000 - -

-------------------------------------------------------------------------------
Indirizzo 62: Ufficio tecnico elettrico, lato sinistro. File di etichettatura: DRV\1K0-959-703-GEN3.clb
Numero di parte SW: 1K0 959 703 J HW: 1K0 959 703 J
Componente: Serratura porta 005 0906
Codifica: 0000144
Numero di riferimento: WSC 01324 785 1012552
VCID: 3744A1D446F131F918-8062

Nessun codice di errore trovato.

-------------------------------------------------------------------------------
Indirizzo 69: Accessori File di etichettatura: RETROFIT69.lbl
Numero di parte SW: 30/ 1V2 .01 HW: 30/ 1V2 .01
Componente: MODULO ANHÄNGER UN 0030
Codifica: 0000001
Numero di impianto: WSC 00000 000 00000
VCID: 5A82186095A3CC91C7-800E

5 codici di errore trovati:
02562 - Lampade per luci di frenata per rimorchio
011 - Interruzione
02563 - Lampadina per luci di svolta destra sul fanale anteriore (M61)
011 - Interruzione
02564 - Lampadina per luci di svolta sinistra sul rimorchio (M60)
011 - Interruzione
02565 - Fari di svolta a destra sul rimorchio (M63)
011 - Interruzione
02566 - Indicatori di svolta sinistri sul rimorchio (M62)
011 - Interruzione

-------------------------------------------------------------------------------
Indirizzo 72: Ufficio tecnico elettrico, interno. File di etichettatura: DRV\1K0-959-704-GEN3.clb
Numero di parte SW: 1K0 959 704 J HW: 1K0 959 704 J
Componente: Serratura porta 005 0906
Codifica: 0000144
Numero di riferimento: WSC 01324 785 1012552
VCID: 3846A2E84BEF3E8111-806C

Nessun codice di errore trovato.

-------------------------------------------------------------------------------
Indirizzo 76: Assistenza al parcheggio File di etichettatura: DRV\1K0-919-283.lbl
Numero di parte: 1K0 919 283 A
Componente: 05 Assistenza parcheggio 0101
Numero di impianto: WSC 00000 000 00000
VCID: 2D6883BCB4AD8B2972-8078

Nessun codice di errore trovato.

Fine----------------------------(Durata: 01:40)-----------------------------

Ciao,

sì, è chiaramente dovuto all'errore nel modulo di controllo del motore, ovvero al sistema di blocco dell'avviamento, che fa spegnere il motore.

In modo strano, né l'immobilizer (25) né il quadro strumenti (17) mostrano messaggi di errore. Verifica anche il cablaggio tra l'unità di controllo del motore e le relative fusibili per eventuali rotture.

Secondo il numero di telaio, l'auto dovrebbe essere un Touran, ma ha forse una scatola di fusibili vecchia sulla batteria?

PS: Se utilizzi la stessa email address nel tuo account cliente del negozio e qui, sarai automaticamente riconosciuto come cliente.

Molte saluti, Rainer

L'auto è in realtà ben tenuta e non è arrugginita.

Ho controllato tutti i punti di connessione sulla batteria. La spina di sicurezza proveniente dal riscaldatore aggiuntivo era guasta, ma l'ho già sostituita.

È proprio strano che l'IA non abbia errori e nemmeno il sistema di blocco del motore.

Dovrei controllare di nuovo tutti gli altri interruttori domani.

Hai, posso darti alcuni suggerimenti su quali relè dovresti controllare? Potrebbe essere anche il relè di alimentazione?

Tutti gli altri difetti dell'auto non dovrebbero essere la ragione per cui il sistema di blocco motore si attiva... o sbaglio?

Ciao,
Come se provassi con la chiave di ripristino? Esattamente?
Se non sono transponder. Se invece, il meccanismo di lettura si trova sulla chiave di accensione, allora è la mia prima sospetta.
E inoltre, verifica il codice del gateway.

Domani...

Ho già provato entrambe le chiavi. Con entrambe, il risultato è lo stesso. La codifica al gateway è quella relativa al sistema di chiusura centralizzata, che è già presente da alcuni mesi.




AGGIORNAMENTO:

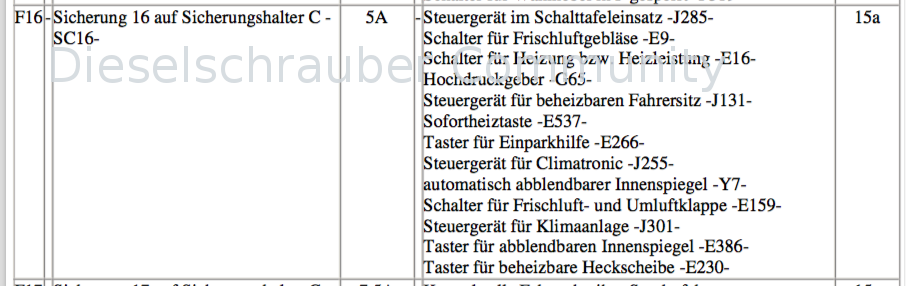

La fusibile 5a nella scatola di distribuzione elettrica (E-Box) sotto il volante.
Nella immagine allegata, si può vedere a cosa corrispondono tutti.

Ho già guidato e ho spento e riacceso il motore più volte. tutto sembra ok.

Grazie per il feedback! Per i clienti Autointern, l'assistenza qui NON è gratuita, e anche se installassi la versione del software da me, non sarebbe d'aiuto!
