Installazione timer Webasto preriscaldamento auto

Ciao,

Sono al mio secondo Citroën C8 diesel. Nel primo, era installato il suddetto dispositivo di controllo per il riscaldatore supplementare di serie.
Durante la sostituzione, ho rimosso il pannello di controllo con il timer. Ho memorizzato i colori dei cavi.

Ora non so a quale cavo vada collegato ogni componente, riesco a gestire l'assorbimento di corrente, ma non so come collegare i cavi al cablaggio.
Quale cavo va collegato al ventilatore e quale alla pompa diesel?
La striscia a sinistra era rossa al primo tentativo, ora è gialla.
Temo che anche gli altri abbiano cambiato colore.
Il mio rivenditore Webasto a Oldenburg mi ha indirizzato al produttore, che rifiuta di fornire assistenza ai privati.

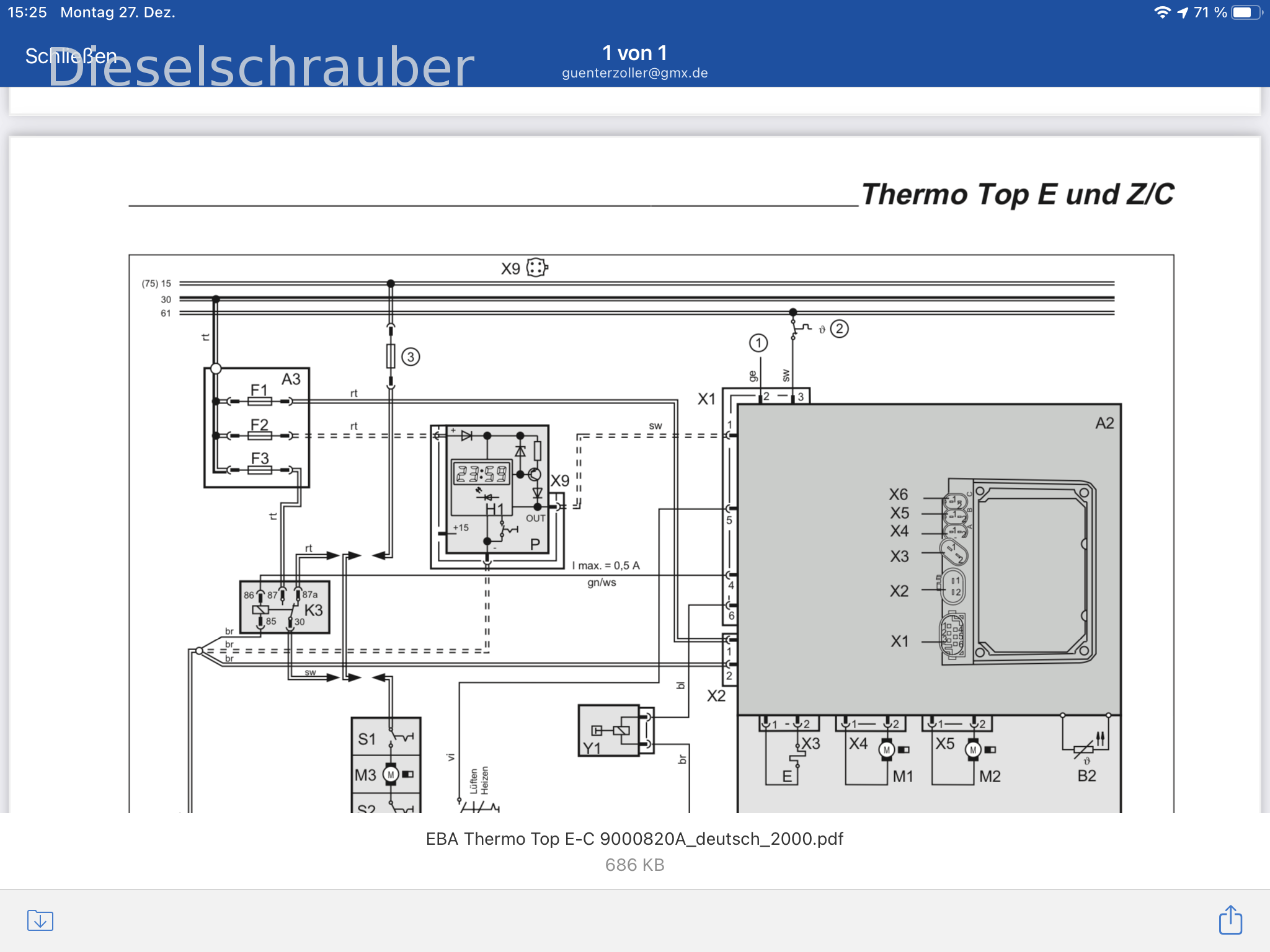

Ho ricevuto uno schema elettrico, ma non riesco a capirlo.
Ora il mio dispositivo di controllo non è più disponibile, esiste solo con il sistema CAN Bus.
Potrebbe qualcuno aiutarmi? Come posso ottenere lo schema elettrico della mia auto?
Spero di trovare ulteriore aiuto per il collegamento.

Vi ringrazio in anticipo.
Günter.

Adesso ho la C8.
Fid VF7EBRHRHAZ008088
3001. AGGETTIVO
100 kW, 136 CV.
Tipo E, motore c82.0 HDi.
EZ 1/2010.

Ciao,

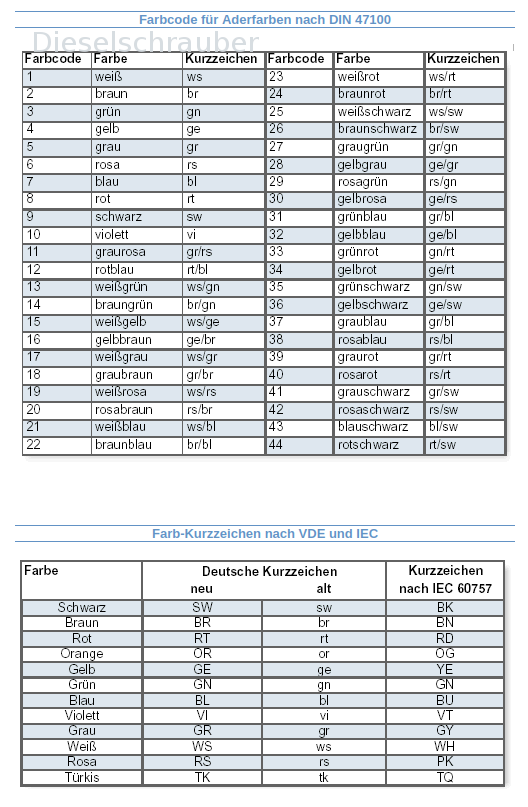

I colori dei cavi sono indicati nella tua immagine.

rt = rosso, ecc.

Cordiali saluti, Rainer.

Ciao.

Mi interessa soprattutto sapere a quale componente o cavo è destinato.

Pompa diesel accesa? Ventola accesa? Quale filo va collegato al polo positivo?
Chi ha collegato questo sistema di controllo?
Devo anche capire quale cavo del mio cablaggio esistente verrà tagliato.

Qualcuno ha lo schema elettrico della mia Citroen?

Grazie per il vostro aiuto.
Günter.

Ciao Günter,

Temo che in un forum dedicato ai modelli Citroen potrai trovare maggiori informazioni utili riguardo agli schemi elettrici della tua auto.
Esiste un sito russo con informazioni tecniche per diverse marche di auto; potresti trovare qualcosa di utile. Modifica: Ho appena controllato, purtroppo, al momento, sono disponibili solo informazioni per Peugeot.

Cordiali saluti, Rainer.

Grazie.
