Suche/Leihe Kurbelwellenstumpf-Planfräser für 1.9 TDI ALH

Hallo liebe Schrauber-Community,

ich brauche dringend eure Hilfe bei einem klassischen Problem. Ich habe mir gerade erst einen Austauschmotor (1.9 TDI, Motorkennbuchstabe: ALH) eingebaut.

Leider eiert bei diesem Motor jetzt die Kurbelwellen-Riemenscheibe und ein neu verbauter Simmerring wurde sofort wieder undicht.Symptome: Der Motor läuft unrund und klackert stark beim Lastwechsel. Bei konstantem Zug zwischen 2000 und 3000 Touren ist es kurz ruhig, aber beim Gaswegnehmen im Schiebebetrieb scheppert es sofort wieder metallisch.Ich vermute ganz stark, dass die Stirnfläche der Kurbelwelle schief eingeschlagen ist bzw. die Nut arbeitet. Der Fehler wurde vom Austauschmotor leider unbemerkt mitgebracht.Da das Auto bereits abgestellt ist und ich den Motor retten möchte, müsste ich den Stumpf stirnseitig planfräsen.

Da ich das Werkzeug nur ein einziges Mal brauche, wollte ich fragen, ob ein TDI-Kollege aus der Umgebung (ich wohne in 4225 Luftenberg an der Donau / Raum Linz / OÖ) einen passenden Kurbelwellenstumpf-Planfräser (und optimalerweise den Gegenhalter) besitzt und mir diesen gegen ein faires Pfand und ein paar Flaschen Bier / eine Spende für die Kaffeekasse für einen Tag leihen könnte? Ich würde das Werkzeug natürlich abholen.

Vielen Dank im Voraus für eure Hilfe!

Schöne Grüße aus Oberösterreich

Ich kann dir mit dem Werkzeug leider nicht helfen.

Aber ich habe einen Einwand: Der Simmerring sitzt doch eigentlich auf dem geraden Stück der Kurbelwelle und hat nichts damit zu tun, ob diese plan sitzt. Wenn der also gleich wieder undicht wird, dann ist da mehr zu tun. Mit dem reinen Planfräsen wirst du den Motor aus meiner Sicht nicht retten. Ob es dann überhaupt sinnvoll ist, diesen Motor zu retten, hängt vom hinterlegenen Schaden ab. Die Geräusche lassen mich schlimmeres befürchten.

Meine Vermutung ist, dass die unwucht den simmering immer wieder ein wenig auf die Seite drückt und somit Öl herausläuft. Wenn ich den keilrippenriemen aushänge dann ist das klackern auch weg zu dem habe ich die Vermutung wenn er unter Spannung ist das die Rolle für den Keilriemen gegen eine Abdeckung knallt.

Raphi, durch ein loses KW-Stirnrad kriegst du keine KW so zum Schwingen, daß der Simmering nicht mehr abdichtet. Da halten die KW Lager schon mehr.
Wenn die KW-Riemenscheibe eiert, ist sie denn richtig montiert? Es ist zwar wahrscheinlich ein Nase zum Stirnrad dran, und die Schrauben sind nicht unter 90° versetzt, aber wer weiß (Montagefehler). Das würde ich mir nochmal ansehen, und auch ob das KW-Stirnrad eiert.
Eine neue Zentralschraube wurde verwendet, und auch nach Vorgabe angezogen?
Wenn das Klackern beim Abnehmen des KRR verschwindet, liegt es doch wohl am KRR- Trieb. Freilauf kaputt, Spannrolle lose, Lager eines Aggregats ausgeschlagen ?
hg
Herbert

Hallo Herbert

Haben nach den neuen Simmerring wieder alles zusammen gebaut wie es sich eigentlich gehört haben auch auf die Nase geachtet. Was mir halt aufgefallen ist als wir das Zahnrad von Zahnriemen runter getan haben ging es sehr schwer ab erst mit ein paar leichten Hammerschlägen ging es runter der Fehler war aber schon zuvor da also haben wir nichts beschädigt. Am KRR Antrieb hätte wir alles schon getestet macht alles kein Problem.

Dachte ganz am Anfang das die Rolle von Kurbelwelle auf Keilriemen Unwucht hat die haben wir dann natürlich auch getauscht. Hätte mir es jetzt nur so erklärt können das die Fläche von Kurbelwelle nicht mehr plan ist und durch das leichte links rechts was ja bei Standgas ja 900/min sind das der Simmerring da nicht ganz mitkommt, weil die Kurbelwelle von so einen legendären 1.9 bekommt normalerweise nicht so leicht einen schlag. Muss aber sagen kenne mich nicht so gut aus bin kein Mechaniker mach das alles nur hobbymäßig mit 20jahren und möchte ihn vor den Winter noch ohne Probleme zum laufen bringen.

Also würdest du vermuten das es die Kurbelwelle selbst ist? Hätte jetzt nicht so Bock drauf Kurbelwelle auszubauen und von meinen alten Motor einzubauen aber wenn es nicht anders geht dann muss es so. Gibt es nicht andere Möglichkeiten wo das Öl herkommen kann es läuft wenn die Abdeckung von Zahnriemen oben ist unten durch so einen kleinen Schlitz heraus.

Lg und danke im Voraus
Raphael

Nein, ich vermute nicht, daß es die Kurbelwelle selbst ist. Sonst hätte die so einen Schlag gekriegt, daß die Lagerstühle kaputtgeschlagen wären. Damit wäre der Block im Eimer. Die Vorgeschichte ist nicht bekannt? Was war denn mit dem alten Motor?
Ich würde versuchen, die Stirnseite auf Radialspiel zu prüfen, und mal probeweise Stirnrad und Zahnriemen montieren. Dann bei Probelauf sehen, wie das Stirnrad läuft. Und bestimmt nicht mit dem Hammer drauf rumklopfen, dazu nimmt man einen Abzieher.
Einen Reparaturleitfaden für den ALH Motor hast Du?
hg
Herbert

Ich habe leider schlechte Nachrichten für mich ich habe wenn KRR nicht montiert war nie Gas gegeben habe es jetzt gemacht leider ist das Klackern da. Die Vorgeschichte von Motor weiß ich leider nicht.

Wie kann ich das Radialspiel messen? Mit einer Messuhr?
Einen Reparaturleitfaden habe ich leider auch nicht.

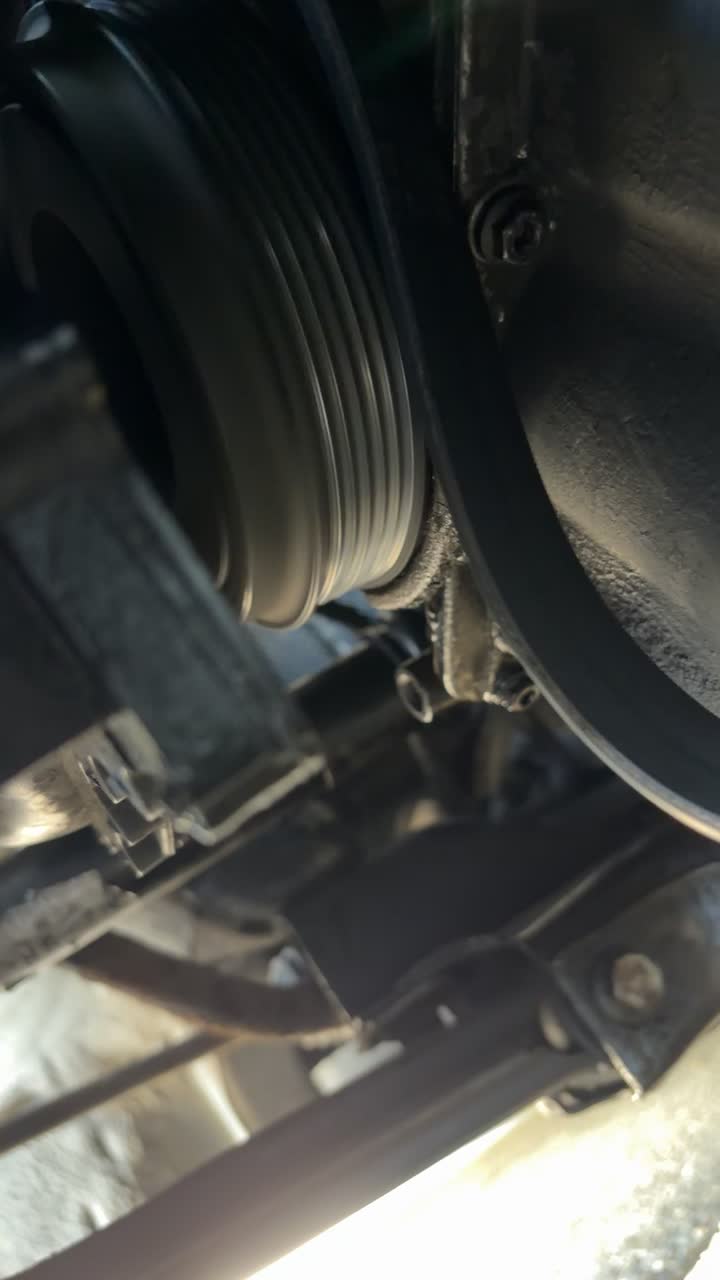

Habe ein Video gemacht von der KRR-Scheibe (bitte im Thema hochladen) man sieht, dass die KRR-Scheibe hoch und runter geht.

Also wahrscheinlich doch Hauptlager bzw. auch wahrscheinlich Pleullager.

Unter "Datei hochladen" beim Schreiben findest Du die erlaubten Dateiendungen. Da sind auch Videodateien dabei.
hg
Herbert

Guten Morgen,

.mov ist nicht freigeschaltet, danke fuer den WeTransfer Link.
Fuege das im Lauf des Tages hinzu.

LG, Rainer

Hallo

Ich weiß dumm von mir aber ich habe nie den Ölfilter angesehen habe ich gerade gemacht und ich musste feststellen das schon relativ viele Späne drinnen waren. Also bedeutet wahrscheinlich Lagerschalen von Kurbelwelle was ich mich frage ist es ob es mit neuen Lagerschalen und neuen schrauben gemacht ist oder ob da die Kurbelwelle auch beschädigt ist, weil bei den eiern was die Riemenscheibe von sich gibt bin ich mir nicht sicher.

Habe zwar die Kurbelwelle von den andern Motor noch aber die Arbeit und dann beide Simmeringe neu Pleullager / Kurbelwellenlager alle schrauben da kommt wieder was auf mich zu.

Lg

Mein Beileid. Lohnt sich IMHO nur, wenn der Rest vom Auto noch super ist...

Warum hast Du das Video nicht ohne Riemenrad gemacht?
Wenn die KW selbst so eiert, wäre es ein Wunder, wenn der Motor mit zerklopptem Kurbeltrieb überhaupt laufen würde.
Eine Reparatur wie von Dir angedacht ist völlig sinnlos.
hg
Herbert

Das Auto steht bei mir zuhause gerade weil bei meinen Freund der eine Hebebühne hat, musste es weg daher konnte ich nur mit Riemenscheibe ein Video machen.

Also mit neuen Lagerschalen und Schrauben ist es nicht gemacht sondern brauche die Kurbelwelle vom alten Motor auch oder wie war es gemeint? Motor komplett Schrott?

Vielen Dank
Lg Raphael

Als Student hab' ich nicht aufgegeben, am meinem 1.6D im Stufenheckpassat.

Neuen Kühler gekauft und alles zerlegt.

Ergebnis war:
- Lagerung der ESP Eingangswelle im Eimer (Spiel)
- Zahnkranz auf Schwungrad im Eimer
- Zylinderkopf gerissen
- Anlasser im Eimer
- Radlager/Bremsen fest
- Frontscheibe gerissen
- Rost überall
- Elektrik gammelig

Kilometerstand war irgendwas über 500.000.

Habe dann den Schrotthändler angerufen und das war eine gute Entscheidung. Habe einen alten Polo bekommen, der war viel günstiger als alleine die Ersatzteile gekostet hätten.

Ich will damit sagen: Eigentlich wollte ich nur ZKD und den Kühler wechseln. Der neue Kühler liegt glaube ich heute noch rum.
Wenn Du anfängst das Ding zu zerlegen und da ist schon alles voller Späne im Öl, wird da bei Dir noch mehr kommen.

Ja das Problem hab mir den Golf 4 2 Wochen bevor der 1 Motor aufgab gekauft als Winterauto. Dann dachte ich weil er sehr unrund gelaufen ist und aus den Endschalldämpfer Diesel rausfloss, dass die Injektoren kaputt sind es waren auch dann die Injektoren indirekt einer ist abgebrochen und hat Kolben plus Zylinderkopf Ventile komplett zerstört, ein wunder wie das aussieht das der noch gelaufen ist. Hab mir dann denn Austauschmotor gekauft der jetzt verbaut ist.

Am Anfang hat er nicht gedreht weil die Lichtmaschine defekt war die hat blockiert, nach dem Tausch der Lichtmaschine ist er gelaufen ca 10-20km dann hat das Klackern angefangen. Ich und der freund von meiner Schwester haben den Motor in meiner Einfahrt zuhause getauscht und haben uns geschworen, dass wir das nie wieder machen.

Nur Kurbelwelle tauschen mit neuen Lager wäre mir lieber das könnte ich dann bei meine Opa machen der hat eine Grube aber zu wenig platz dass man Motor ein bz ausbaut. Motor wieder raus wieder einen kaufen und rein da muss ich beim Gedanken schon weinen X Und wahrscheinlich wie dein jüngeres ich kann ich nicht aufgeben. Ich habe jetzt schon so viel Zeit reingesteckt und ich bekomme den auch nicht verkauft bz wenn nur ganz wenig da würde sich Schlachten mehr auszahlen aber dafür keinen Platz und kein Werkzeug. Er muss laufen X
