28-05-2014, 21:43 Titel: "Das Loch" im CR Ansaugrohr |
|
|
Hi
als ich gerade Ansaugtrakte untersuchte und am CBAB vom Kollege ein Klappergeräusch zu suchen war, fand ich dies:

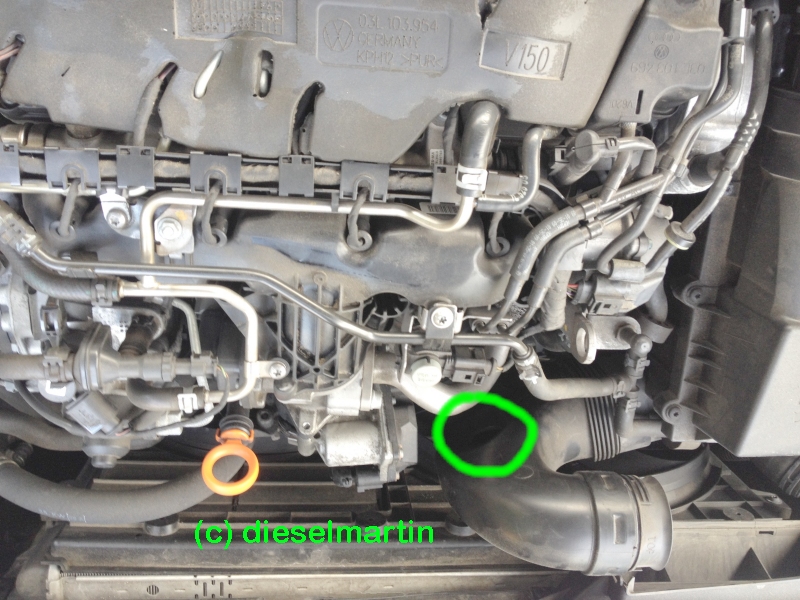

(mindestens) Der CBAB hat ein Loch im Ansaugrohr !
Weiss jemand, wozu das gut sein soll ?
Beim BLS gibts es extra das gedämmte "Kauderrohr" und hier designt einer ein Loch rein und baut noch nen riesen Pfeil dran !??!
Beschreibung: |
|
Dateigröße: |
304,08 KB |
Angeschaut: |
5668 mal |
|
Beschreibung: |

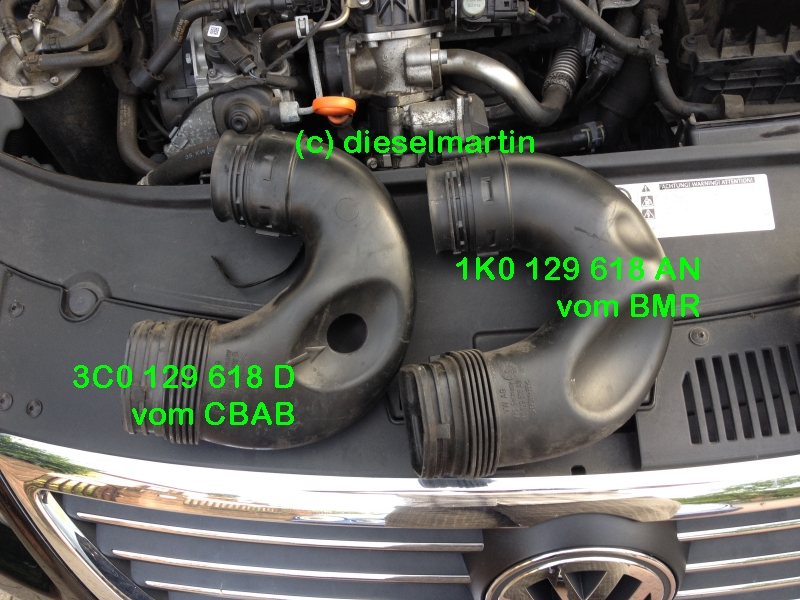

Ansaugtrakt PPD Motoren versus CBAB Motor |
|
Dateigröße: |
299,73 KB |
Angeschaut: |
3866 mal |
|
Transparency, Teamwork
... there was another T.
I don't know what the fuck it was.
Zuletzt bearbeitet am 02-06-2014, 15:52, insgesamt 2-mal bearbeitet.
|
|
Nach oben |
|
|
Herbert Profi-Schrauber
KFZ-Schrauber seit: 22.06.2005 Beiträge: 4252 Karma: +1077 / -0
Premium Support
|
29-05-2014, 11:14 Titel: "Das Loch" im CR Ansaugrohr |
|
|
Moin,
der Schlauch ist doch luftseitig am Luftfiltergehäuse, oder ?
Herbert
Horch A4 8K CJCD
Golf 7 DDYA
(+ Audi 80 Avant B4 1Z 475Tkm - habe ich vom ersten bis zum letzten Tag gerne gefahren)
(+ Passat Variant 32B CY 400Tkm) |
|
Nach oben |
|
|
matthiasTDI96 Profi-Schrauber
KFZ-Schrauber seit: 27.02.2003 Beiträge: 5949 Karma: +250 / -0
Premium Support
|
29-05-2014, 19:30 Titel: "Das Loch" im CR Ansaugrohr |
|
|
Der Pfeil zeigt der Luft den Weg, sonst wüsste sie nicht wohin, gerade warme Luft aus dem Motorraum ist ja doof....
|
|
Nach oben |
|
|
dieselmartin Profi-Schrauber
KFZ-Schrauber seit: 13.03.2003 Beiträge: 10182 Karma: +26 / -0 Wohnort: in der Werkstatt 2007 Volkswagen Passat Premium Support
|
29-05-2014, 23:14 Titel: "Das Loch" im CR Ansaugrohr |
|
|
Herbert hat folgendes geschrieben: | Moin,
der Schlauch ist doch luftseitig am Luftfiltergehäuse, oder ?
Herbert |
Was genau ist "luftseitig" ?
Bei meinem LuFi ist auf beiden Seiten Luft
JA, das ist die Zuleitung vom Schlossträger zum Luftfilter, also noch die "schmutzige" Seite.
matthiasTDI96 hat folgendes geschrieben: | Der Pfeil zeigt der Luft den Weg, sonst wüsste sie nicht wohin, gerade warme Luft aus dem Motorraum ist ja doof.... |
Genau das dachte ich auch, als ich dem Kollegen kurz zuvor meinen Stöpsel
http://community.dieselschrauber.de/viewtopic.php?p=216717#216717
gezeigt hatte.
Aber mal im Ernst: Was soll das Loch ?
m;
Transparency, Teamwork
... there was another T.
I don't know what the fuck it was. |
|
Nach oben |
|
|
mullemaus Gast
Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)
|
29-05-2014, 23:32 Titel: "Das Loch" im CR Ansaugrohr |
|
|
Aber mal im Ernst: Was soll das Loch ?
Unter Umständen eine Kombi für ein Gesamt-Akustik-Verhalten.
Da gibt es tausende Arten, Sachen und Aufbauweisen die gewisse Frequenzen filtern, das es ggf nicht so ganz abwägig ist denke ich.
http://www.wocogroup.com/Akustik.57.0.html
|
|
Nach oben |
|
|
Herbert Profi-Schrauber
KFZ-Schrauber seit: 22.06.2005 Beiträge: 4252 Karma: +1077 / -0
Premium Support
|
29-05-2014, 23:33 Titel: "Das Loch" im CR Ansaugrohr |
|
|
Hi,
mit "luftseitig" war "nicht motorseitig" gemeint. Mir fiel halt auch kein besserer Ausdruck ein.
Irgendwie hat´s wahrscheinlch mit Ansauggeräuschen zu tun, im www wird auch sowas geredet.
*** der Pfeil dient vielleicht zum korrekten Ausrichten des Luftstroms. Sonst weiß die Luft das ja nicht. ***. Ansonsten muß man das auf den unermeßlichen Ratschluß von Herrn Volkswagen schieben.
lg
Herbert
Horch A4 8K CJCD
Golf 7 DDYA
(+ Audi 80 Avant B4 1Z 475Tkm - habe ich vom ersten bis zum letzten Tag gerne gefahren)
(+ Passat Variant 32B CY 400Tkm) |
|
Nach oben |
|
|
Steffen G Profi-Schrauber
KFZ-Schrauber seit: 26.10.2006 Beiträge: 2491 Karma: +477 / -0 Wohnort: bei Zwickau
Premium Support
|
30-05-2014, 0:22 Titel: "Das Loch" im CR Ansaugrohr |
|
|
Hi!
Meine erste Idee, als ich das gelesen habe,
war auch so Richtung Sounddesign.
Grüße, Steffen!
Golf 4 TDI,
T4 Doka-Pritsche, paar Oldtimer |
|
Nach oben |
|
|
matthiasTDI96 Profi-Schrauber
KFZ-Schrauber seit: 27.02.2003 Beiträge: 5949 Karma: +250 / -0
Premium Support
|
30-05-2014, 21:56 Titel: "Das Loch" im CR Ansaugrohr |
|
|
Mal verschließen und so eine Runde fahren, dabei die Ohren spitzen. Vielleicht gibt es aber auch nur ein Ersatzteil und bei bestimmten MKB's muss halt das Loch her, bei anderen nicht...damit der Schrauber weiß wo das Loch zu sein hat, gibt es den Pfeil.
|
|
Nach oben |
|
|
dieselmartin Profi-Schrauber
KFZ-Schrauber seit: 13.03.2003 Beiträge: 10182 Karma: +26 / -0 Wohnort: in der Werkstatt 2007 Volkswagen Passat Premium Support
|
30-05-2014, 22:25 Titel: "Das Loch" im CR Ansaugrohr |
|
|
Zitat: | bei bestimmten MKB |
nach meinen Infos alle CBAB und CBBB im 3C.
Aber andere Modell mit diesen Massen-Motoren haben wohl andere Rohre, da die Geomatrie anders ist.
Ich guck mir mal die aktuellen Modelle im Showroom an....
m;
Transparency, Teamwork
... there was another T.
I don't know what the fuck it was. |
|
Nach oben |
|
|
dieselmartin Profi-Schrauber
KFZ-Schrauber seit: 13.03.2003 Beiträge: 10182 Karma: +26 / -0 Wohnort: in der Werkstatt 2007 Volkswagen Passat Premium Support
|
|
Nach oben |
|
|
haithamina Schrauber
KFZ-Schrauber seit: 15.05.2006 Beiträge: 666 Karma: +27 / -3 Wohnort: 69221 Dossenheim
Premium Support
|
02-06-2014, 22:05 Titel: "Das Loch" im CR Ansaugrohr |
|
|
So,
na dann ist es doch nun dank der Explosionszeichnung und Deiner Fotos klar!
Das Loch dient a) als Schmorschutz (da das Ansaugluftrohr so nah an der AGR vorbeigeführt wird? So sieht es auf Deinem Foto jedenfalls aus...) und/oder b) kühlt eben das dahinter Liegende (AGR Rohr?).
Das bißchen Luft, das dem Ansaugluftstrom verloren geht, ist beim Diesel vernachlässigbar, da eh immer Luftüberschuß herrscht bzw der Luftfilterkasten auch mit diesem Loch genug "Druckluft" abbekommt!
Macht das Sinn?
haithamina
3G5, 110 kW, DFGA, TGV, Variant HL 2018-
ex 3G5, 110 kW, CRLB, QFZ, Variant HL, 2015-2018, 108 Tkm
ex 3BG, 74 kW, DPF, AVB, EEN, Variant HL, 2003-2015, 271 Tkm |
|
Nach oben |
|
|
dieselmartin Profi-Schrauber
KFZ-Schrauber seit: 13.03.2003 Beiträge: 10182 Karma: +26 / -0 Wohnort: in der Werkstatt 2007 Volkswagen Passat Premium Support
|
02-06-2014, 22:57 Titel: "Das Loch" im CR Ansaugrohr |
|
|
haithamina hat folgendes geschrieben: | Schmorschutz
....
Macht das Sinn?
|
Naja, die AGR wird vom Kühlwasser (sogar gesteuert) gekühlt.
Da wird ein bisschen anpupsen von gestauter Ansaugluft nichts ändern.
Und der 16V BMR hat ja auch ne Beule für die AGR ... aber kein Pfeil-Loch !?
m;
Transparency, Teamwork
... there was another T.
I don't know what the fuck it was. |
|
Nach oben |
|
|
matthiasTDI96 Profi-Schrauber
KFZ-Schrauber seit: 27.02.2003 Beiträge: 5949 Karma: +250 / -0
Premium Support
|
03-06-2014, 6:58 Titel: "Das Loch" im CR Ansaugrohr |
|
|
??? hab ich grob was nicht verstanden? An der Stelle muss doch bei laufendem Motor nahezu immer Unterdruck herrschen, wenn auch nur minimal. Wie genau tritt denn da Luft aus? Ein Kühlwirkung wird es dadurch niemals geben.
Dann ist es noch wahrscheinlicher das es als Notansaugung dient wenn man auf der BAB mal eine LKW Plane angesaugt hat
|
|
Nach oben |
|
|
dieselmartin Profi-Schrauber
KFZ-Schrauber seit: 13.03.2003 Beiträge: 10182 Karma: +26 / -0 Wohnort: in der Werkstatt 2007 Volkswagen Passat Premium Support
|
03-06-2014, 8:01 Titel: "Das Loch" im CR Ansaugrohr |
|
|
Ich glaube an eine viel einfacherer Erklärung:
Das ist die billigste Version des Anti-Kauder-Rohrs!
Statt wie beim EOS in Serie und bei anderen auf Reklamationswunsch ein teures, "wattiertes" Rohr zu verbauen ( ich berichtete ), wird hier etwas Resonanz berechnet und ein doofes Loch verbaut.
Das Kaudern ist m.W. Zurückschlagen der Luftsäule, also entgegen der normalen Strömung. Das macht Krach, weil dann der Ansaugrichter in der Abschöpfung wie eine Trompete wirkt.
Lässt man die Luftsäule verpuffen, z.B. durch ein olles Loch, trompetet es nicht.
m;
Transparency, Teamwork
... there was another T.
I don't know what the fuck it was.
Zuletzt bearbeitet am 03-06-2014, 8:02, insgesamt 2-mal bearbeitet.
|
|
Nach oben |
|
|
brezelmann01 Profi-Schrauber
KFZ-Schrauber seit: 14.09.2002 Beiträge: 711 Karma: +61 / -0 Wohnort: Niedersachsen
Premium Support
|
03-06-2014, 23:00 Titel: "Das Loch" im CR Ansaugrohr |
|
|
CFGB ist ohne Loch und nur mit Pfeil unterwegs ab Werk...
Audi A3 Sportback [8PA], 2.0 TDI CR [CFGB], STH mit FB
[VERKAUFT] Polo 6NF 1.4TDI (AMF) mit nachgerüstetem DPF, STH+FFB, Bj. 2000, 222tkm |
|
Nach oben |
|
|
Autoservice Profi-Schrauber
KFZ-Schrauber seit: 14.04.2012 Beiträge: 2143 Karma: +96 / -0 Wohnort: Nähe Düsseldorf
VCDS/Reparatur Support
|
04-06-2014, 0:06 Titel: "Das Loch" im CR Ansaugrohr |
|
|
Soll ich euch einen Arzt rufen?
Ich möchte fast wetten, dass in diesem Loch bei irgendeiner der Fahrzeuge aus dem Konzern ein Bauteil steckt. Ausser Spargedanken fällt mir dazu nichts ein.
Das Rascheln im Motorraum durch loses, schlecht verarbeitetes Platik Gelumpe stört mich persönlich viel mehr. Oder hat jemand dazu eine Erklärung .... ist das vielleicht in eueren Augen Sound Design?
Ihr denkt einfach zuviel, sorry.
LG, Onkel BM
