SeatArosa1.7SDI
Ospite







Account gratuito, nessun supporto sviluppo CAN

Messaggio08-05-2006, 21:34    Oggetto: Cita

Ciao!

Come Tagessuppe, anch'io la penso così. Per i }veicoli commerciali}, un turbocompressore a geometria variabile (VTG) dovrebbe avere un rendimento migliore, in media, in tutte le condizioni di carico e di funzionamento, poiché, grazie alle palette regolabili e alla sua gestione 'intelligente', è in grado di mantenere un rendimento accettabile in una gamma di carico molto più ampia.

Potrebbe essere che il wastegate, nel suo punto di funzionamento ottimale, superi il VTG in termini di efficienza, ma è probabile che l'applicazione automobilistica sia l'ultima in cui si guidi sempre, o quasi, in condizioni di carico e di funzionamento specifiche.
Almeno quando la valvola wastegate deve scaricare frequentemente, l'efficienza del turbocompressore dovrebbe diminuire drasticamente. Lo scarico è una pura perdita di energia.

Saluti.
Holger.


Tradotto il 30-10-2026, 18:38.
Torna su
Nebelwerfer_TDI
Ospite







Account gratuito, nessun supporto sviluppo CAN

Messaggio09-05-2006, 11:31    Oggetto: Cita

Inoltre, nel wastegate, situato a monte della girante del compressore, si genera un'alta pressione di contro-pressione, che deve poi essere scaricata attraverso la valvola del wastegate.


Non davanti alla girante del compressore, ma davanti alla girante della turbina; tuttavia, solo per evitare che la pressione del turbocompressore aumenti ulteriormente, poiché altrimenti il turbocompressore e la guarnizione della testata ne risentirebbero.

Potrebbe essere che, nel suo punto di funzionamento ottimale, il wastegate superi il VTG in termini di efficienza,

Quindi, secondo le spiegazioni di Bertil, ho capito così: in un diagramma, si riporta sulla asse x la velocità di rotazione e sull'asse y l'efficienza del turbocompressore, assumendo carico massimo. Se si calcola l'integrale rispetto alla velocità di rotazione in entrambi i casi, si ottiene un'area maggiore per l'efficienza del turbocompressore a geometria variabile (VTG), anche se, in un certo intervallo di velocità di rotazione, il turbocompressore con valvola wastegate è nettamente superiore al VTG. In cambio, il VTG ha un'efficienza ragionevolmente buona in un intervallo di velocità di rotazione più ampio.[/b]


Tradotto il 30-10-2026, 18:40.
Torna su
Tagessuppe
Profi-Schrauber
Profi-Schrauber


Iscritto il: 13/11/2002
Messaggi: 1142
Karma: +38 / -0   Grazie, mi piace!
Località: Wien
2001 Audi A2 Consumi
Supporto Premium

Messaggio09-05-2006, 12:47    Oggetto: Cita

Nebelwerfer_TDI ha scritto:


Non davanti alla girante del compressore, ma davanti alla girante della turbina; tuttavia, solo per evitare che la pressione del turbocompressore aumenti ulteriormente, poiché altrimenti il turbocompressore e la guarnizione della testata ne risentirebbero.



Scusa, esatto. Mi sono confuso.


Tradotto il 30-10-2026, 18:40.
Torna su Profilo MP Garage
Bertil
Profi-Schrauber
Profi-Schrauber


Iscritto il: 15/04/2002
Messaggi: 5628
Karma: +108 / -0   Grazie, mi piace!


Supporto Premium

Messaggio09-05-2006, 16:14    Oggetto: Cita

SeatArosa1.7SDI ha scritto:
....
Potrebbe essere che, nel suo punto di funzionamento ottimale, la valvola wastegate superi il turbocompressore a geometria variabile in termini di efficienza...

Ahhh, ora ho capito.
Citazione:

...ma "Kfz" (veicoli a motore) è probabilmente l'ultimo ambito in cui si guida quasi sempre con un determinato carico e in determinate condizioni operative.

Nonostante ciò, l'efficienza di un turbocompressore con valvola wastegate è superiore a quella di un turbocompressore con geometria variabile.

Per rendere le cose più chiare, qui non sto parlando dell'efficienza del motore. Quest'ultima è ovviamente migliore nei sistemi VTG grazie alla regolazione molto più precisa offerta dall'elettronica. Nel VTG, la turbina può essere adattata al motore principalmente attraverso interventi di regolazione sul VTG stesso. Questo non è possibile con il sistema wastegate. In questo modo, si è molto limitati a livello di motore.

Citazione:
Almeno quando la valvola wastegate deve scaricare frequentemente, l'efficienza del turbocompressore dovrebbe diminuire drasticamente.
Lo scarico è una pura perdita di energia.
Nebelwerfer_TDI ha scritto:

La VTG fa lo stesso. In entrambi i sistemi, l'energia deve essere "annullata" per limitare la pressione di carica. Purtroppo, in questo caso, l'energia non viene annullata, ma semplicemente non viene utilizzata perché non è necessaria.
Und "abgeblasen" wird beim TDI Wastegate schon gar nichts, sondern einfach an der Turbine vorbeigeleitet. Beim VTG muss der Abgasstrom weiterhin durch die Turbine. Nur mit einem größeren Querschnitt und somit einer langsameren Strömungsgeschwindigkeit. Ist das keine Energievernichtung? IcMi dispiace, ma non capisco cosa intendi.

Quindi, secondo le spiegazioni di Bertil, ho capito così: in un diagramma, si riporta sulla asse x la velocità di rotazione e sull'asse y l'efficienza del turbocompressore, assumendo una condizione di carico massimo. Se si calcola l'integrale rispetto alla velocità di rotazione in entrambi i casi, si ottiene un'area maggiore per l'efficienza del turbocompressore a geometria variabile (VTG), anche se, in un certo intervallo di velocità di rotazione, il turbocompressore con valvola wastegate è nettamente superiore al VTG. In cambio, il VTG ha un'efficienza ragionevolmente buona in un intervallo di velocità di rotazione più ampio.}

Esattamente.
Gruß Bertil

Skoda 5E5 CZDA + Mini R50 W10 + VW ID.3 + Fiat Ducato 250 + 161 DX

*** Technische Anfragen per PN werden von mir nicht beantwortet! ***


Tradotto il 30-10-2026, 18:45.
Torna su Profilo MP
bafische
Profi-Schrauber
Profi-Schrauber


Iscritto il: 13/01/2005
Messaggi: 196
Karma: +22 / -0   Grazie, mi piace!


Supporto

Messaggio09-05-2006, 20:57    Oggetto: Cita

Ciao Bertil,

Non voglio certo seguire il vostro modo di fare, ma ora non riesco più a capire quello che state dicendo.

Bertil ha scritto:

Nonostante ciò, l'efficienza di un turbocompressore con valvola wastegate è migliore rispetto a un turbocompressore VTG.


"Grigio è solo teoria. Mi viene in mente solo una costruzione in cui questa formulazione ha senso, ma ne parleremo più tardi."
Innanzitutto, è importante definire cosa sia l'efficienza di una turbina/compressore. Non esiste un'unica efficienza. L'efficienza di una turbina/compressore è descritta da una curva che dipende dal volume di flusso normalizzato e dal rapporto di pressione P2/P1 o P4/P3, con una dipendenza diretta dalla velocità di rotazione del rotore. I fattori che influenzano maggiormente l'efficienza della turbina sono la geometria/massa/rapporto albero della girante della turbina e la geometria del flusso in ingresso (che è l'argomento in questione). Nei sistemi di turbina senza anelli di tenuta, come quelli comuni nelle automobili, l'influenza della geometria del flusso in ingresso è ancora minore, a parità di geometria del flusso in ingresso.

Come viene progettato un sistema di ricarica?
Si prenda un punto di riferimento, ad esempio il momento massimo, per semplificare. Si definisca il rapporto aria-combustibile in base alla combustione desiderata, poiché tutto il resto rimane costante, quindi abbiamo solo la pressione di sovralimentazione come parametro variabile. Una volta scelta la pressione di sovralimentazione, ovvero il rapporto di pressione, si seleziona un compressore che, a quel rapporto di pressione/portata volumetrica, abbia l'efficienza migliore. Questo determina anche la velocità di rotazione del rotore. A questo punto, si cerca una turbina a geometria fissa che, alla velocità di rotazione/portata volumetrica specificata, offra la migliore efficienza. In questo modo, si ottiene anche il rapporto di pressione appropriato e si può ancora iterare leggermente sul rapporto di pressione e sulla velocità di rotazione.
Voilà, il motore a scoppio è pronto.
Se si sostituisce solo questo alloggiamento rigido della turbina con un alloggiamento VTG, lasciando tutto il resto invariato, allora, come dice Bertil, in questo caso il VTG è sempre meno efficiente.

Altri confronti non sono pertinenti, perché nella realtà le cose non funzionano in questo modo.
È chiaro a tutti che un sistema di ricarica per un'automobile moderna, oltre a offrire grandi aree di elevata efficienza statica, deve anche garantire una buona risposta a piccoli volumi (avviamento) e un'efficienza accettabile in tutti i range di carico e di giri, per motivi di emissioni e consumi. Pertanto, il produttore di turbine può progettare una turbina VTG nel suo complesso in modo più efficiente (geometria della turbina, massa, rapporto tra mozzo e pala) rispetto a una turbina fissa, che per un'ampia gamma di condizioni operative può solo accettare compromessi e che, di conseguenza, nella pratica, in nessun punto di carico presenta un'efficienza statica migliore rispetto a una turbina VTG per la stessa applicazione.

Ho potuto constatare praticamente questo fenomeno osservando le curve di funzionamento delle turbine durante il passaggio da una centrale a turbina a gas (STG) a una centrale a turbina a gas con recupero di calore (VTG) in una società del gruppo.

Bertil ha scritto:

Damit es noch mal klar wird ich rede heir nicht vom Motorwirkungsgrad. Non ho capito.
La tecnologia VTG è ovviamente superiore grazie alla sua migliore controllabilità tramite l'elettronica.


L'efficienza complessiva del motore viene solitamente determinata in condizioni stazionarie, ovvero senza processi di regolazione. La regolazione del turbocompressore a geometria variabile (VTG) non influisce sulla misurazione dell'efficienza complessiva del motore. L'efficienza complessiva, con un compressore VTG e con le modifiche sopra indicate, è effettivamente migliore in ogni punto della curva caratteristica. Come confermato anche da Tagessuppe, il vantaggio in termini di consumo di carburante è stato in media di circa il 5%, con un aumento del 10% della potenza.

È un fatto che il sistema VTG è molto più complesso dal punto di vista della regolazione rispetto a un sistema STG.

...e in futuro, potremmo anche goderci geometrie variabili per i compressori...

Bertil ha scritto:

La VTG fa lo stesso. In entrambi i sistemi, l'energia deve essere "annullata" per limitare la pressione di carica. Purtroppo, in questo caso, l'energia non viene annullata, ma semplicemente non viene utilizzata perché non è necessaria.
E nel caso del Wastegate del motore TDI, i gas di scarico non vengono assolutamente deviati, ma semplicemente bypassano la turbina. Nel caso del VTG, il flusso dei gas di scarico deve comunque passare attraverso la turbina, ma con una sezione più ampia e quindi una velocità di flusso più lenta. Non è una perdita di energia? Io penso di sì.


L'afflusso dell'aria alla turbina ha un impatto sull'efficienza della turbina, questo è chiaro. Ora immagina cosa succede dal punto di vista della fluidodinamica prima dell'ingresso della turbina quando il bypass si apre nel compressore a geometria fissa. È un vero disastro. Naturalmente, in entrambi i tipi di turbina non abbiamo un flusso laminare, ma un sistema di bypass è sempre meno efficiente dal punto di vista della fluidodinamica.

A proposito, la contropressione dei gas di scarico prima della turbina in un motore TDI da 81 kW, a potenza massima, è di circa 2,5 bar relativi. La pressione dei gas di scarico dopo la turbina, in un sistema di scarico ben progettato con un catalizzatore principale ossidativo, un silenziatore intermedio e uno finale, è anch'essa di circa 0,4 bar a potenza massima. Se un catalizzatore ossidativo sulla linea di scarico produce più di 0,15 bar, è già un valore elevato. Questo è quanto è emerso dalle considerazioni sull'influenza della mancanza di un catalizzatore ossidativo.

Saluti.
"Luft und Menge müssen stimmen - der Rest ist Physik."

unumstössliches Gesetz in der Dieselmotorenentwicklung


Tradotto il 30-10-2026, 18:56.
Torna su Profilo MP
ulf
Profi-Schrauber
Profi-Schrauber


Iscritto il: 13/04/2002
Messaggi: 11058
Karma: +18 / -0   Grazie, mi piace!
Località: Saarland
2023 MG ZS
Supporto Premium

Messaggio10-05-2006, 6:27    Oggetto: Cita

bafische ha scritto:
. . . A proposito, la contropressione dei gas di scarico prima della turbina in un motore TDI da 81 kW è di circa 2,5 bar relativi a Pmax. La pressione dei gas di scarico dopo la turbina, in un sistema di scarico adeguato con un catalizzatore principale ossidante, un silenziatore intermedio e uno finale, è anch'essa di circa 0,4 bar a Pmax. Se un catalizzatore ossidante sulla linea di scarico produce più di 0,15 bar, è già un valore elevato. Questo è quanto detto in merito alle considerazioni sull'influenza di un catalizzatore ossidante mancante.

Ciao bafische,

grazie per le tue descrizioni dettagliate icon_biggrin.gif

Certo, l'ultimo paragrafo è sicuramente interessante.

Conosci per caso anche a quali livelli si attestano le contropressioni nelle motorizzazioni più potenti, e come aumenta la contropressione dovuta alla turbina in caso di aumenti di potenza all'interno di un tuning?
Nei piccole turbine TDI moderne (a prestazioni elevate) , ipotizzo che ogni aumento della pressione di sovralimentazione provochi un aumento eccessivamente rapido della contropressione a monte della turbina, al raggiungimento della pressione massima.
Gruß Ulf
_________

MG4 Electric


Tradotto il 30-10-2026, 18:58.
Torna su Profilo MP Garage
Henrik
Ospite







Account gratuito, nessun supporto sviluppo CAN

Messaggio10-05-2006, 14:50    Oggetto: Cita

Cosa significa questo, in tedesco?


Tradotto il 30-10-2026, 18:58.
Torna su
Nebelwerfer_TDI
Ospite







Account gratuito, nessun supporto sviluppo CAN

Messaggio10-05-2006, 15:23    Oggetto: Cita

@Henrik: Cosa non hai capito?


Tradotto il 30-10-2026, 18:59.
Torna su
Henrik
Ospite







Account gratuito, nessun supporto sviluppo CAN

Messaggio10-05-2006, 15:36    Oggetto: Cita

Cosa significa concretamente avere una contropressione dei gas di scarico di 0,4 bar? Supponiamo che rimuova il catalizzatore e lo sostituisca con un catalizzatore sportivo (in metallo) di grandi dimensioni, mantenendo il resto del sistema nella classe A, e rimuovendo il tubo flessibile. Quali vantaggi otterrei da questa riduzione della contropressione?

più velocità massima?
Più accelerazione?
Pressione di sovralimentazione massima più elevata?


Tradotto il 30-10-2026, 19:00.
Torna su
Nebelwerfer_TDI
Ospite







Account gratuito, nessun supporto sviluppo CAN

Messaggio10-05-2006, 15:43    Oggetto: Cita

più vmax?
Più accelerazione?


Nel tuo caso, dato che lo scarico di un ciclomotore corrisponde a quello di un motore TDI di serie, è probabile che...

pressione di sovralimentazione massima più elevata?

Considerando solo l'aspetto fisico, sì, ma il sistema di controllo della pressione di sovralimentazione complica la situazione. Se avessimo un turbocompressore senza wastegate e senza VTG o VST (cioè completamente non regolato), in assenza dei 0,4 bar di pressione statica, la pressione di sovralimentazione sarebbe effettivamente più alta.


Tradotto il 30-10-2026, 19:01.
Torna su
Henrik
Ospite







Account gratuito, nessun supporto sviluppo CAN

Messaggio10-05-2006, 15:46    Oggetto: Cita

Beh, con 'adattamento del software' intendevo ovviamente icon_smile.gif.

beh, per ora monterò l'indicatore di pressione di carica Festo icon_razz.gif.


Tradotto il 30-10-2026, 19:01.
Torna su
bafische
Profi-Schrauber
Profi-Schrauber


Iscritto il: 13/01/2005
Messaggi: 196
Karma: +22 / -0   Grazie, mi piace!


Supporto

Messaggio10-05-2006, 20:11    Oggetto: Cita

Ciao Ulf,

ulf ha scritto:

Conosci per caso anche a quali livelli si attestano le contropressioni nelle motorizzazioni più potenti, e come aumenta la contropressione dovuta alla turbina in caso di aumenti di potenza all'interno di un tuning?
Nei piccole turbine TDI moderne (a prestazioni), ritengo che ogni aumento della pressione di sovralimentazione provochi un aumento eccessivamente rapido della contropressione a monte della turbina, al raggiungimento della pressione massima.


Purtroppo, non posso fornire valori precisi. Quando mi sono occupato di questo argomento, erano in corso le modifiche delle turbine che ho menzionato, e questo è successo circa 7 anni fa. A quel tempo, la motorizzazione più potente era di 81 kW. Tuttavia, ritengo che nessun modello di serie attualmente disponibile utilizzi una valvola EGR pneumatica con una pressione superiore a circa 3 bar relativi a monte della turbina, altrimenti la valvola EGR potrebbe essere spinta.

È possibile solo ipotizzare, senza misurazioni o dati sulla curva della turbina, come varia il valore di P3 durante l'ottimizzazione. Dipende sempre dall'hardware utilizzato. Nelle vetture modificate, l'ottimizzazione sposta quasi sempre la curva di funzionamento del motore in aree meno efficienti della curva della turbina/compressore. Tuttavia, a carichi parziali, la situazione può essere completamente diversa.

Saluti.
"Luft und Menge müssen stimmen - der Rest ist Physik."

unumstössliches Gesetz in der Dieselmotorenentwicklung


Tradotto il 30-10-2026, 19:04.
Torna su Profilo MP
Bertil
Profi-Schrauber
Profi-Schrauber


Iscritto il: 15/04/2002
Messaggi: 5628
Karma: +108 / -0   Grazie, mi piace!


Supporto Premium

Messaggio10-05-2006, 20:54    Oggetto: Cita

bafische ha scritto:
... ma ora non riesco più a seguire le tue spiegazioni.


Non solo le segui, ma le spieghi in modo molto più semplice, come ho fatto io...
z.B.: Esempio:
Citazione:

Se si sostituisce solo questo alloggiamento rigido della turbina con un alloggiamento VTG, lasciando tutto il resto invariato, allora, come dice Bertil, in questo caso il VTG è sempre meno efficiente.

Proprio da questo punto di vista sono partito, perché...
Citazione:

Ulteriori confronti sono insufficienti...

Sono pronto a seguire le tue ulteriori spiegazioni. Era questo che intendevo.

Non sono del tutto sicuro di una delle affermazioni:
Citazione:

Generalmente, l'efficienza complessiva di un motore viene determinata in condizioni stazionarie, ovvero senza processi di regolazione.

Durante i test a cui ho potuto assistere, l'efficienza è stata calcolata attraverso un ciclo di carico completo, con controllo.
Non posso dire esattamente cosa indichi il produttore.

Citazione:

A proposito, la contropressione dei gas di scarico prima della turbina in un motore TDI da 81 kW, a potenza massima, è di circa 2,5 bar relativi. La pressione dei gas di scarico dopo la turbina, in un sistema di scarico ben progettato con un catalizzatore principale ossidante, un silenziatore intermedio e uno finale, è anch'essa di circa 0,4 bar a potenza massima. Se un catalizzatore ossidante sulla linea di scarico produce più di 0,15 bar, è già un valore elevato. Questo è quanto ho considerato riguardo all'influenza della mancanza di un catalizzatore ossidante.


Esattamente questa frase che stavamo cercando. Purtroppo, non sono più riuscito a trovare i dati.

Quale motore TDI ha effettivamente due silenziatori (+ catalizzatore)? Il mio AXR ne ha solo uno e nel mio 1Z non sono più sicuro... però mi pare che ce ne fosse solo uno.
Gruß Bertil

Skoda 5E5 CZDA + Mini R50 W10 + VW ID.3 + Fiat Ducato 250 + 161 DX

*** Technische Anfragen per PN werden von mir nicht beantwortet! ***


Tradotto il 30-10-2026, 19:08.
Torna su Profilo MP
Henrik
Ospite







Account gratuito, nessun supporto sviluppo CAN

Messaggio10-05-2006, 21:34    Oggetto: Cita

Credo che il motore 2.5 a 5 cilindri da 140 CV dell'A6, ad esempio, abbia un sistema di scarico a due uscite fino al silenziatore, e quindi probabilmente anche due catalizzatori.


La sincronizzazione nel modello G3 dovrebbe avere la stessa caratteristica...


Tradotto il 30-10-2026, 19:08.
Torna su
ulf
Profi-Schrauber
Profi-Schrauber


Iscritto il: 13/04/2002
Messaggi: 11058
Karma: +18 / -0   Grazie, mi piace!
Località: Saarland
2023 MG ZS
Supporto Premium

Messaggio11-05-2006, 7:23    Oggetto: Cita

Bertil ha scritto:
Quale motore TDI ha effettivamente 2 silenziatori (+ catalizzatore)? Il mio AXR ne ha solo uno e nel mio 1Z non sono più sicuro... Però, mi pare che ce ne fosse solo uno.

La mia vecchia G3 AFN aveva il silenziatore centrale e quello finale (più il catalizzatore) e ho sempre disapprovato l'idea di avere tre silenziatori.

Le prime versioni dell'ASZ-Ibiza avevano sicuramente due silenziatori, come si può vedere nell'immagine sopra.

Potrebbero essercene anche altri, forse modelli G4 più vecchi...
Gruß Ulf
_________

MG4 Electric


Tradotto il 30-10-2026, 19:10.
Torna su Profilo MP Garage
dieselmartin
Profi-Schrauber
Profi-Schrauber
Avatar-dieselmartin

Iscritto il: 13/03/2003
Messaggi: 10121
Karma: +29 / -0   Grazie, mi piace!
Località: in der Werkstatt
2007 Volkswagen Passat
Supporto Premium

Messaggio11-05-2006, 7:41    Oggetto: Cita

Ciao.

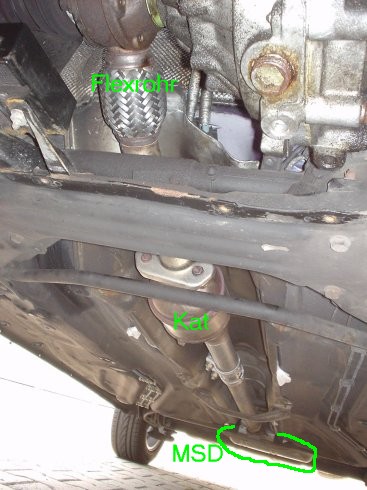

Secondo le mie informazioni, tutte le Golf 3 TDI sono dotate di catalizzatore, di un sistema di iniezione indiretta (situato sotto il banco) e di un silenziatore posteriore.



 Descrizione:

 Dimensione file:  51.02 KB
 Visualizzato:  3169 volte


Transparency, Teamwork
... there was another T.

I don't know what the f*ck it was.


Tradotto il 30-10-2026, 19:10.
Torna su Profilo MP Garage
