Beitrag02-07-2019, 19:27    Titel: hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm Antworten mit Zitat

Hallo zusammen,

ich habe mich heute hier registriert weil sowohl meine "Diesel-Freunde" als auch ich nicht weiterwissen. Mein Name ist Christopher, ich bin 32 Jahre jung und habe Diesel im Blut.

Zunächst zum Fahrzeug/Motor:
Vielleicht für hier etwas untypisch, aber es ist ein Fiat Stilo 1.9 JTDm 16v Multijet mit 150PS (Common Rail 2. Generation) ohne Rußpartikelfilter ab Werk. Motorsteuerung ist eine Bosch EDC16.

Zum Problem:
Vorab: das Fahrzeug ist nicht mehr Serie. Das ändert aber an der Problematik nichts.
Seit dem in dem Fahrzeug in größerer Ladeluftkühler verbaut wurde (Serie: 2650cm³ / Darkside-LLK: 6600cm³) erreicht das Fahrzeug seinen Soll-Ladedruck nicht mehr. Mit Serienladeluftkühler wurde der Soll-Ladedruck noch erreicht, allerdings waren dort die VTG-Werte auch schon zu hoch. Mit großem LLK sind die VTG-Werte jetzt jenseits von gut und böse und der Soll-Ladedruck wird nicht mehr erreicht.

Wir sind völlig ratlos, woher das kommt. Es ist nun bereits der zweite Serien-Turbo verbaut und bei beiden Turbos ist das Problem identisch.

Ich habe hierfür ein paar Logs angefügt. Ebenfalls habe ich Vergleichs-Logs von einem ebenfalls getunten Modell mit dem selben Motor. Wir sprechen hier von einem Unterschied von 30% bei der VTG bei 4000 U/min. Meine VTG zieht immer weiter zu und trotzdem wird der Soll-Ladedruck nicht erreicht.

Folgendes wurde bisher am Motor geändert bzw. getauscht:
- Ladedrucksensor (vorher 3 Bar - jetzt 4 Bar) - änderte nichts am Problem (Kennfeld wurde angepasst)
- Luftmassenmesser (wurde gegen ein Serienteil getauscht / Bosch)
- Injektoren (wurden größere verbaut) - änderte nichts am Problem (Kennfeld wurde angepasst)
- Downpipe
- Hochdruckpumpe mit größerer Welle modifiziert
- AGR Ventil deaktiviert/verschlossen und AGR Kühler entfernt (Kennfeld wurde angepasst)
- Ladeluftkühler
- Ansaugbrücke ohne Drallklappen (Serie mit Drallklappen)
- Luftfilter neu
- Ladeluftstrecke bereits mehrmals auf Dichtigkeit geprüft
- Unterdrucksystem geprüft und Unterdruckpumpe getauscht
- VTG Druckwandler getauscht

Mich würde nun interessieren, was dafür verantwortlich sein kann, dass die VTG weiter schließt und der Soll-Ladedruck dennoch nicht erreicht werden kann. Wie bereits geschrieben, ist das Problem auch mit Serien-LLK vorhanden, aber deutlich weniger ausgeprägt.

Folgende beinhalten die Logs:
Stilo_Serie_4th_gear.csv = mein Auto - komplett Serie
Stilo_tune_Serien-LLK_5th_gear.csv = mein Auto mit Tuning und Serien-LLK
Stilo_tune_big_LLK_4th_gear.csv = mein Auto mit Tuning und großem LLK
Stilo_Vergleich_Serie_4th_gear.csv = Vergleichsfahrzeug Serie
Stilo_Vergleich_tune_4th_gear.csv = Vergleichsfahrzeug getunt

Vorab vielen Dank für jegliche Hilfe

Viele Grüße
Christopher



Stilo_Vergleich_tune_4th_gear.csv
 Beschreibung:
 hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm
hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm
Download
 Dateiname:  Stilo_Vergleich_tune_4th_gear.csv
 Dateigröße:  2,5 KB
 Heruntergeladen:  150 mal

Stilo_Vergleich_Serie_4th_gear.csv
 Beschreibung:
 hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm
hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm
Download
 Dateiname:  Stilo_Vergleich_Serie_4th_gear.csv
 Dateigröße:  3,08 KB
 Heruntergeladen:  160 mal

Stilo_tune_Serien-LLK_5th_gear.csv
 Beschreibung:
 hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm
hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm
Download
 Dateiname:  Stilo_tune_Serien-LLK_5th_gear.csv
 Dateigröße:  4,84 KB
 Heruntergeladen:  153 mal

Stilo_tune_big_LLK_4th_gear.csv
 Beschreibung:
 hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm
hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm
Download
 Dateiname:  Stilo_tune_big_LLK_4th_gear.csv
 Dateigröße:  5,03 KB
 Heruntergeladen:  150 mal

Stilo_Serie_4th_gear.csv
 Beschreibung:
 hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm
hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm
Download
 Dateiname:  Stilo_Serie_4th_gear.csv
 Dateigröße:  3,25 KB
 Heruntergeladen:  145 mal


Zuletzt bearbeitet am 02-07-2019, 20:48, insgesamt 1-mal bearbeitet.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17348
Karma: +619 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


stellwagenc gefällt das.
Beitrag03-07-2019, 11:39    Titel: hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm Antworten mit Zitat

Hallo,

entweder der Ladedruck wird falsch gemessen (Messfehler) oder die Abgasturbine bekommt zu wenig Antrieb (zu geringe Einspritzmenge, Leck im Abgassystem) oder die Ladeluft entweicht (Leck).

Viele Grüsse, Rainer
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
stellwagenc



KFZ-Schrauber seit: 02.07.2019
Beiträge: 15
Karma: +6 / -0   Danke, gefällt mir!
Wohnort: Hilpoltstein

Premium Support

Beitrag03-07-2019, 12:21    Titel: hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm Antworten mit Zitat

Hallo Rainer und danke für deine Antwort.

Die Punkte die du ansprichst, sind eigentlich die genau die Punkte die für mich am plausibelsten sind.

- der Ladedrucksensor wurde bereits getauscht - das sollte es nicht sein
- ein Leck zwischen Krümmer und Turbo kann ich ausschließen
- Luftmassenwerte sind in Abhängigkeit zum Ladedruck plausibel (Volumeneffizienz passt). Die Ladeluftstrecke wurde auch schon mehrmals neu montiert. Die Ansaugbrücke wurde vor dem Einbau abgedrückt. Ölspuren durch eine undichte Ladeluftstrecke sind nicht vorhanden.

Kann auch ein Rückstau oder Verwirbelungen der Abgase so etwas verursachen (z.B. defektes Flexrohr oder verstopfter Kat)?

Viele Grüße
Chris


Zuletzt bearbeitet am 03-07-2019, 12:22, insgesamt 1-mal bearbeitet.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17348
Karma: +619 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag03-07-2019, 19:50    Titel: hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm Antworten mit Zitat

Zitat:
(z.B. defektes Flexrohr oder verstopfter Kat)?

Ja, Verstopfungen im Auspuff können das bewirken, sind aber eher selten.

Hast Du denn geprüft, ob die VTG am Lader wirklich das macht, was das Motorsteuergerät will?

Bei Ansteuerung per Unterdruckdose/Druckdose (kenne Deinen Motor nicht) sind undicht Schläuche zur Ansteuerung oder hängende Magnetventile auch eine mögliche Ursache.

Hast Du die Möglichkeit zum Stellgliedtest am Deiner VTG per Diagnose? Also ganz zu und ganz auf?

Viele Grüsse, Rainer
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
stellwagenc



KFZ-Schrauber seit: 02.07.2019
Beiträge: 15
Karma: +6 / -0   Danke, gefällt mir!
Wohnort: Hilpoltstein

Premium Support

dieselschrauber gefällt das.
Beitrag03-07-2019, 20:03    Titel: hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm Antworten mit Zitat

Ok, dann wäre das noch ein Punkt den ich testen kann mit dem Auspuff. Einfach vor dem Kat abhängen und loggen.

Ich kann die VTG nur ansteuern und damit testen ob sie frei gängig ist. Die Ansteuerung ist klassisch via Unterdruck => Druckwandler => Druckdose.
Wie geschrieben, Druckwandler wurde getauscht und ich habe auch mit dem Manometer vor und nach Druckwandler gemessen. Vor Druckwandler -1,0 Bar und nach Druckwandler -0,6 Bar. Somit alles im Soll.
Der Turbolader wurde ja bereits schon getauscht und kann als Ursache auch ausgeschlossen werden. Beide Turbos zeigten exakt das selbe "Fehlerbild". Beim ersten Turbo habe ich zu Testzwecken auch die Druckdose getauscht, was keinen Erfolg brachte.

Ich hätte nun noch folgende Ideen:

Im Auto ist aktuell ein Lambda Controller von Knödler verbaut aber nicht angeschlossen. Ich werde die Lambda-Sonde welche aktuell am Motorsteuergerät hängt, mal an den Lambda Controller hängen (Motorsteuergerät geht mit abgesteckter Sonde nicht in den Notlauf) und werde den AFR Wert checken.
Mit dem berechneten AFR Wert der Logs und dem AFR Wert des Controllers kann ich dann prüfen, ob wirklich zu wenig Kraftstoff ankommt.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17348
Karma: +619 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag06-07-2019, 15:28    Titel: hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm Antworten mit Zitat

stellwagenc hat folgendes geschrieben:

Im Auto ist aktuell ein Lambda Controller von Knödler verbaut aber nicht angeschlossen. Ich werde die Lambda-Sonde welche aktuell am Motorsteuergerät hängt, mal an den Lambda Controller hängen (Motorsteuergerät geht mit abgesteckter Sonde nicht in den Notlauf) und werde den AFR Wert checken.
Mit dem berechneten AFR Wert der Logs und dem AFR Wert des Controllers kann ich dann prüfen, ob wirklich zu wenig Kraftstoff ankommt.

Gute Idee icon_smile_thumb_up.gif
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
stellwagenc



KFZ-Schrauber seit: 02.07.2019
Beiträge: 15
Karma: +6 / -0   Danke, gefällt mir!
Wohnort: Hilpoltstein

Premium Support

Beitrag08-07-2019, 8:45    Titel: hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm Antworten mit Zitat

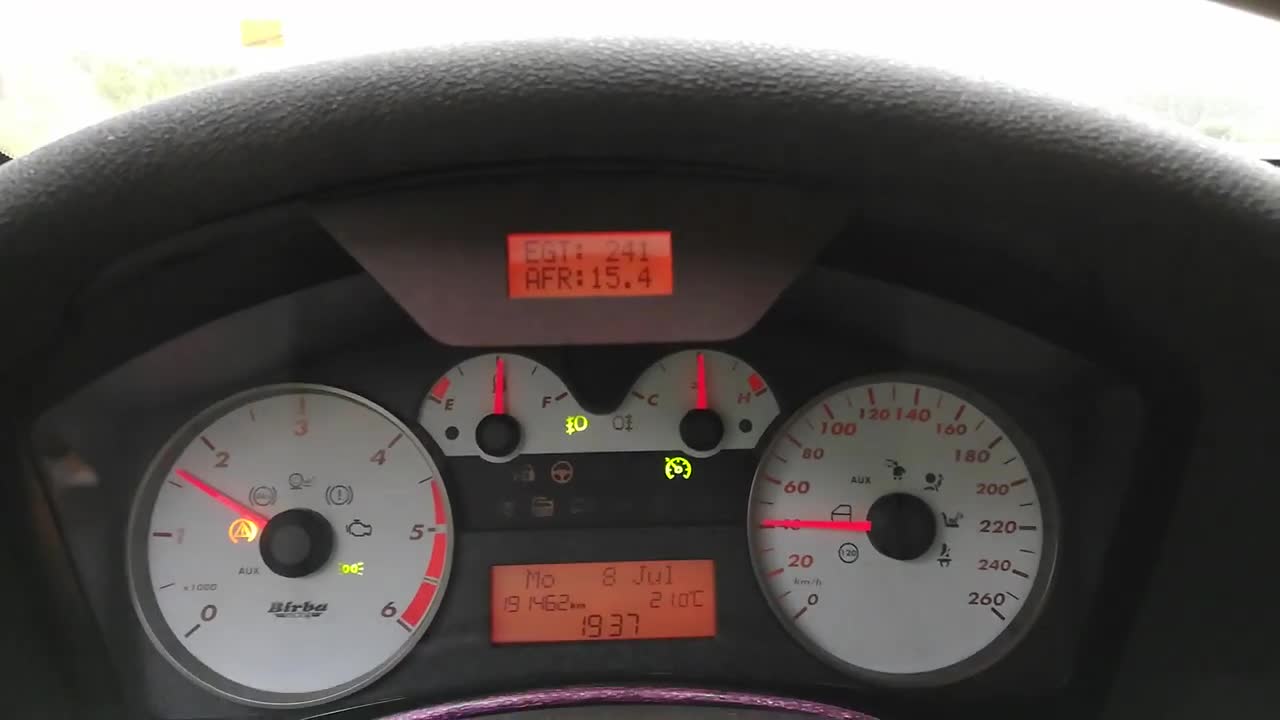

AFR Anzeige läuft

Habe es nur kurz mit einem alten Log verglichen (ähnliche Außentemperatur) und das ziemlich passend aus. Genauerer Log folgt.



hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm - Fiat Stilo 1.9 JTDm Multijet 16V AFR 3rd gear.mp4
 Beschreibung:
 hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm
 Dateigröße:  3,34 MB
 Angeschaut:  428 mal



Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17348
Karma: +619 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag08-07-2019, 17:59    Titel: hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm Antworten mit Zitat

Hallo,

die AFR-Werte sehen plausibel und ok aus. Evtl. mal direkt ein Manometer nach dem LLK anschliessen um eine Fehlmessung des Motorsteuergeräts durch unpassenden Datensatz, Ladedrucksensor o.ä. auszuschliessen?

Am Abgaskrümmer und Turbolader auch nach Russspuren gesucht, durch die sich abgasseitige Lecks verraten?

Viele Grüsse, Rainer
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
stellwagenc



KFZ-Schrauber seit: 02.07.2019
Beiträge: 15
Karma: +6 / -0   Danke, gefällt mir!
Wohnort: Hilpoltstein

Premium Support

Beitrag08-07-2019, 19:28    Titel: hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm Antworten mit Zitat

Kurz zu deinen Punkten:

Ladedrucksensor:
Sowohl mit dem alten serienmäßigen 3 Bar Ladedrucksensor als auch mit dem neuen 4 bar Sensor und angepasster Linearisierung, sind die Ladedruckwerte gleich. Hier schließe ich einen Fehler aus. Aber ich könnte den in meinem Pro-C Display integrierten Ladedrucksensor zum Test anklemmen. Ok, ist notiert.

Am Krümmer und am Turbo sind keine Abgasspuren zu sehen. Das ist offensichtlich alles dicht.

Thema AFR ist nun auch geklärt. Habe eine Logfahrt gemacht und zum dem Log ein Video. Im unteren Drehzahlbereich gibt es Abweichungen, was aber nicht tragisch ist. Ab ca. 3000 U/min passen die gemessen Werte über den Lambda-Controller aber fast exakt auf die errechten Werte aus der Logfahrt.

Hier Video und Log-Datei im Anhang.

Bleibt meiner Meinung nach nur noch ein verstopfter Auspuff oder ich bin absolut blind und übersehe ein riesen Ladeluftleck.



hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm - Fiat Stilo 1.9 JTDm Multijet 16V AFR 3rd gear #2.mp4
 Beschreibung:
 hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm
 Dateigröße:  3,73 MB
 Angeschaut:  207 mal




Fiat_Stilo_AFR_3rd_gear_log.xlsx
 Beschreibung:
 hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm
hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm
Download
 Dateiname:  Fiat_Stilo_AFR_3rd_gear_log.xlsx
 Dateigröße:  14,22 KB
 Heruntergeladen:  80 mal
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17348
Karma: +619 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag11-07-2019, 21:10    Titel: hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm Antworten mit Zitat

Hallo,

welcher Ladertyp ist überhaupt verbaut? Kann der den gewünschten Ladedruck überhaupt liefern ohne auseinander zu fliegen? icon_cool.gif

Viele Grüsse, Rainer
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
stellwagenc



KFZ-Schrauber seit: 02.07.2019
Beiträge: 15
Karma: +6 / -0   Danke, gefällt mir!
Wohnort: Hilpoltstein

Premium Support

Beitrag11-07-2019, 21:22    Titel: hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm Antworten mit Zitat

Es ist ein GT1749V (ähnlich dem GT1749VB aus dem VAG Konzern).

Exakte Teilenummer ist die 55214063

Kommt in 150PS und 170PS 1.9 JTDm Mulitjet 16v Motoren aus dem FCA Konzern zum Einsatz.

Geforderte Leistung sind etwa 180 bis 190PS. Das sind auch bekannte und haltbare Größen in der "JTD-Szene". Und derjenige der meine Software schreibt, macht das schon ein paar Jahre und weiß, dass der Lader das und auch noch mehr liefern kann. Ich wollte auf gar nicht mehr Leistung, da es ein haltbares Autobahn-Setup für 30.000km im Jahr sein soll.

Ich bin den Lader früher auch schon auf einem 1.9 JTD Unijet 8v gefahren. Ging ohne Probleme mit über 1,5 Bar. Klar, musste da weniger Luftmasse fördern, weil der Kopf ineffizienter ist.

Am Samstag kommt der Auspuff ab und es wird geloggt. Ich bin sehr gespannt, denn meine Tendenz geht in Richtung verstopfter Auspuff. Die Symptome sprechen langsam alle dafür.


Zuletzt bearbeitet am 11-07-2019, 21:24, insgesamt 3-mal bearbeitet.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
stellwagenc



KFZ-Schrauber seit: 02.07.2019
Beiträge: 15
Karma: +6 / -0   Danke, gefällt mir!
Wohnort: Hilpoltstein

Premium Support

Beitrag31-08-2019, 8:50    Titel: hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm Antworten mit Zitat

Hallo nochmal,

es hat jetzt etwas gedauert aber heute habe ich den Auspuff (vor dem Kat abgehängt) abgehängt.

Tja, was soll ich sagen - es hat sich rein gar nichts verändert. Der Ladedruck wird auch mit "free flow" Auspuff in den höheren Drehzahlen nicht erreicht.

Vergleich von Log mit/ohne Auspuff im Anhang.

Was bleibt nun noch? Luftfilterkasten bremst?



Auspuff_Vergleich.xlsx
 Beschreibung:
 hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm
hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm
Download
 Dateiname:  Auspuff_Vergleich.xlsx
 Dateigröße:  12,19 KB
 Heruntergeladen:  80 mal
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17348
Karma: +619 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag01-09-2019, 15:45    Titel: hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm Antworten mit Zitat

Hallo,

bist Du sicher, dass die VTG-Ansteuerung im Motorsteuergerät so stimmt?

Das Dumme ist, man kann nicht einfach sagen x % bei Drehzahl y und Einspritzmenge z ergibt Ladedruck t, weil es zu viele Abhängigkeiten gibt.

Die Auspuffanlage hast Du ja schon ausgeschlossen.

Kann aber auch sein, dass die VTG-Unterdruckdose am Turbo ein Loch hat, gibt es fieserweise auch stellungsabhängig. Kannst Du testen und schauen, wenn Du nach dem vollen Anziehen immer ein Stückchen auf machst und dann wartest, ob die Stellung so stehen bleibt.

Oder falsches Magnetventil (Druckwandler) zur VTG-Ansteuerung bzw. defekt, Anschluss gebrochen, Schlauch gerissen und Unterdruck geht sonstwo verloren, whatever.

Oder falsche Unterdruckdose am Lader. Oder VTG-Kennfeld im Datensatz stimmt nicht zum Lader.

Achtung, hier gibt es grosse Unterschiede, beim bei VAG-Motoren verbauten GT1749V und GT1749VA und GT1749VB gibt es starke Unterschiede in der Ansteuerung!

Ansprechpartner für Dich wäre...
Zitat:
derjenige der meine Software schreibt, macht das schon ein paar Jahre

weil dann sollte er auch die üblichen Fails bei diesen Motoren/Fahrzeugen kennen. Beim Passat 3BG z.B. rissen so gut wie immer die Ladeluftschläuche, Polo 9N TDI ungenügende Ladeluftkühlung usw.

Ist auch wirklich ein Originallader verbaut und kein mehr oder weniger gelungener Clone?

Die Ist-Ladedruck-Messung hast Du schon per Druckluftpistole und Diagnosetool getestet?

Viel Erfolg, Rainer
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop


Zuletzt bearbeitet am 01-09-2019, 15:49, insgesamt 2-mal bearbeitet.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
stellwagenc



KFZ-Schrauber seit: 02.07.2019
Beiträge: 15
Karma: +6 / -0   Danke, gefällt mir!
Wohnort: Hilpoltstein

Premium Support

Beitrag02-09-2019, 10:18    Titel: hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm Antworten mit Zitat

Danke für deine Antwort, Rainer.

Die Vorsteuerung im Steuergerät passt.

Die Druckdose am Turbo habe ich schon getauscht und auch der Turbo wurde ja bereits getauscht. Bei beiden Turbos absolut das identische Fehlerbild.

Der Lader ist definitiv ein Originalteil.

Ladeluftschlauch kann ich eigentlich ausschließen, weil die Luftmassenwerte absolut plausibel sind. Ich kann die Ladeluftstrecke zwar nochmal abdrücken, aber ich sehe darin wenig erfolg.

Druckwandler ist getauscht und brachte keine Veränderung.

Unterdruckschläuche würden getauscht und der Unterdruck wurde auch gemessen. Unterdruckpumpe wurde auch schon präventiv getauscht.

Und da ich Logs von einem anderen Auto mit gleichem Motor hier habe, weiß ich auch was möglich ist. Und das ist völlig gegensätzlich (siehe erster Post).

Der Soll-Ladedruck wurde mit Serien-LLK erreicht aber auch mit verdammt hoher VTG Stellung. Wir reden hier von ca. 20% die sie eigentlich niedriger sein sollte.

Vergleich mit Serienladeluftkühler:
mein Auto: 4000rpm / EM 76mm³ / 2,45 bar / 55% VTG
Vergleichsauto: 4000rpm / EM 74mm³ / 2,6 bar / 34% VTG

Als der große LLK eingebaut wurde und vermutlich durch die nun größere Luftmasse, konnte der Lader den Ladedruck nicht mehr fahren.

Ladedrucksensor mit Druckluft testen kenne ich so nicht. Soll ich ihn in ein Rohr schrauben und Druck drauf geben?

Mir geht es einfach nicht in den Kopf. Steigende Drehzahl = mehr Abgasvolumen = VTG muss weiter aufmachen, sonst zuviel Ladedruck.
Bei mir zieht die VTG mit steigender Drehzahl immer weiter zu. Das würde, wie bereits geschrieben, das mir Abgase abgehen. Völlig irre...
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
guste100
Profi-Schrauber
Profi-Schrauber
Avatar-guste100

KFZ-Schrauber seit: 27.07.2004
Beiträge: 2330
Karma: +349 / -0   Danke, gefällt mir!
Wohnort: Mitte Schleswig Holsteins
2007 Volkswagen Passat
Premium Support

dieselschrauber gefällt das.
Beitrag02-09-2019, 14:14    Titel: hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm Antworten mit Zitat

Holzhammertestmethode:
Um die gesamte VTG Ansteuerung, Unterdruckprobleme, Klemmen etc auszuschließen, würde ich folgendes testen.
Lader mechanisch auf max Ladedruck fixieren (Metall-Kabelbinder oder Schelle). Probefahrt mit mechanischer LDA oder aktiver Diagnose in hoher Auflösung. Dabei äußerst (!) vorsichtig fahren und den Ladedruck permanent im Auge behalten. Erst in den höheren Gängen die Leistung erhöhen und prüfen, ob der Ladedruck immer noch nicht erreicht wird. Dabei jedoch peinlich genau auf den LD achten. In dem Setup kann man den Lader schnell zerstören.

Ob das Vorgehen klappt, hängt natürlich auch vom Motorsteuergerät ab. Ob der Fiat die Änderung bereits bei der Plausibilitätsprüfung der Werte bemerkt und den Notlauf setzt, kann ich nicht sagen.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden   Fahrzeuge des Benutzers ansehen
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17348
Karma: +619 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag02-09-2019, 18:20    Titel: hohe Drehzahl => hohe VTG Stellung, Fiat Stilo 1.9 JTDm Antworten mit Zitat

Ja geht, aber Vorsicht, etwas zu viel Gas gegeben und der Lader ist kaputt, wenn er denn so arbeitet wie er soll.
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
Neues Thema beginnen Auf Beitrag antworten Weitergeben, Thema teilen Lesezeichen setzen Druckansicht Dieselschrauber - Übersicht » Diesel Motorentechnik
Gehe zu Seite: 1, 2  Weiter
Ähnliche Fachartikel und Themen
Thema Community Bereich
Keine neuen Beiträge Motor behält zeitweise Drehzahl, gibt selbst Gas Allgemeine Tipps
Keine neuen Beiträge hohe LL-Drehzahl und blinkende Vorglühleuchte... Diesel Motorentechnik
Keine neuen Beiträge Sehr hohe Drehzahl nach Einspritzpumpe abdichten. Dieselschrauber Bar
Keine neuen Beiträge Octavia 1.6 AEE zu hohe Abgaswerte Dieselschrauber Bar
Keine neuen Beiträge schlechter Kaltstart, zu hohe Einspritzmenge? AFN Dieselschrauber Bar
Gehe zu:
Du kannst keine Beiträge in dieses Forum schreiben.
