Gamma Radio (golf3)+nachträglicher Endstufeneinbau | Beiträge 16+

Hi,

der Adapter, den du benötigst, kostet bei ACR so ziemlich genau 25 Euro (im Übrigen eine Frechheit für diese Qualität ). Im Prinzip besteht der nur aus einem 10 poligen ISO-Stecker auf 2x2 Cinch-Stecker und einer einzelnen Ader um das Sound-System einzuschalten; dieser muß an den Remote-Ausgang des neuen Radios.
Die 'Ausgangsleistung' des Radios bezieht sich auf die interne Endstufe, die du aber überhaupt nicht benötigst, da Ansteuerung über Vorverstärkerausgänge (Cinch-Anschlüsse).
In dem Sound-System ist bereits ein Verstärker integriert, welcher sich hinter dem Lautsprechergehäuse im Kofferaum hinten links befindet.

Gruß Andy

@Andy:

Erstmal Danke für die schnelle Antwort. Eine Frage bleibt aber noch:

Als ich im Netz nach den Adaptern gesucht habe, hab ich zwei verschiedene gefunden.
Einen für Radios bis 4*25W(suchbegriff: 'r-aktivadapter audi voll / teilaktiv' bei www.dr-boom.de/shop), und einen für Radios bis 4*50W(Dietz Art.nr. 17043 hier).
Wie wird bei diesen die Verbindung Radio-DSP hergestellt? Wohl nicht über den Vorverstärkerausgang, denn da ist die Leistung des Radios ja egal, in der Beschreibung wird sie aber immer extra eingeschränkt.


MfG, Ziby

Hi,

Wie wird bei diesen die Verbindung Radio-DSP hergestellt? Wohl nicht über den Vorverstärkerausgang, denn da ist die Leistung des Radios ja egal, in der Beschreibung wird sie aber immer extra eingeschränkt.

genau so ist es. Beide von dir vorgestellten Adapter sind Pegelanpassungen der sogenannten High-Level Ausgänge des Radios an die Low-Level Eingänge des Verstärkers.
Zu Erkennen an der 'Black-Box' im Kabel sowie an den 8 poligen ISO Steckern.
Den Aufwand kannst du dir aber sparen, wenn dein mp3 Radio über 2x2 Vorverstärkerausgänge (vl,vr,hl,hr) verfügt. Den Adapter den ich dir vorgeschlagen habe, kann man leider nicht im Netz finden; das habe ich auch schon mal versucht. Ein Foto hab ich im Moment leider auch nicht zur Hand.
Der Adapter besteht aus einem
10 poligen ISO-Stecker verbunden mit insgesamt 4 Cinch-Steckern und einer Remoteleitung. Das Ganze ohne jegliche 'BlackBox'; die ja bei dieser Low-Level Einspeisung auch unnötig ist. Vielleicht reiche ich die nächsten Tage noch ein Foto nach.

Gruß Andy

Ja, danke nochmal, so macht´s Sinn. Bleibt noch eine Frage offen, und zwar die nach der Spannung, die der Vorverstärkerausgang haben darf. Wieviel Volt sind es beim gamma? Sind 4V von einem neuen Radio zu viel?


Ziby

Hi,
um die Werte vom gamma zu bekommen wird wohl eine Oszilloskop Messung notwendig werden.
Da 4V Vorverstärkerausgänge ja doch eher für den Hausgebrauch unüblich sind, vermute ich mal, dass das für das Sound-System etwas zuviel werden könnte.

Gruß Andy

Ja, danke! Werde mir ein Radio mit 2V holen.


Ziby

Hallo,

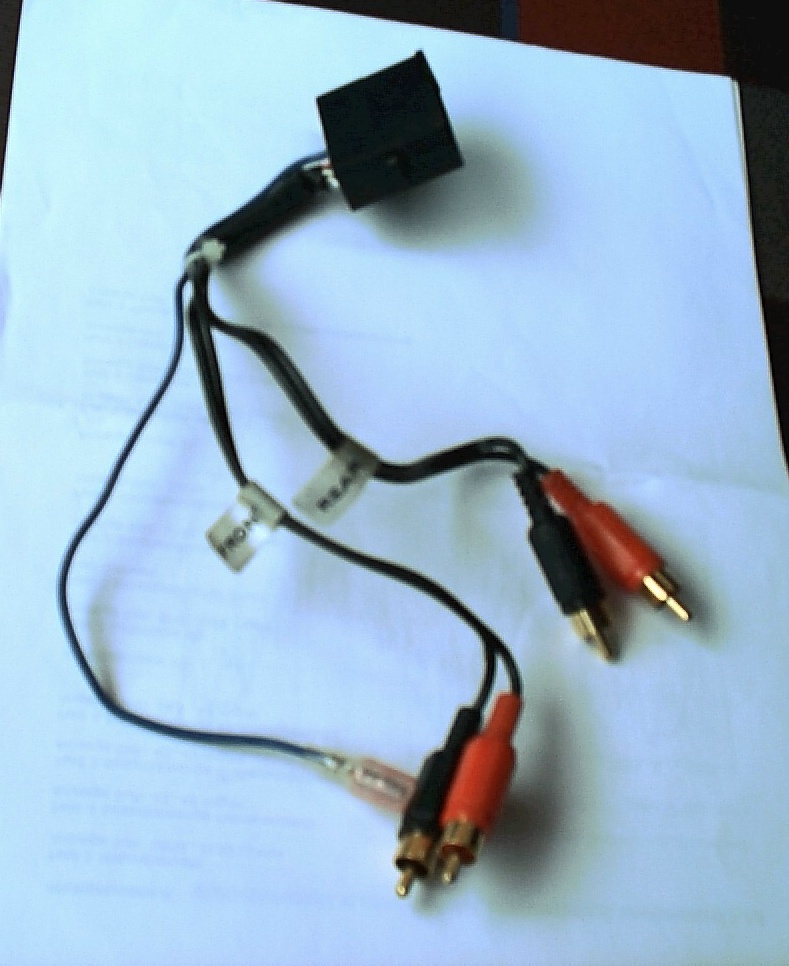

aufgrund der vermehrten Nachfragen bezüglich des von mir beschriebenen Adapters liefere ich heute noch ein paar Bilder nach. Bitte entschuldigt die angestaubte Technik meiner Digi-Cam

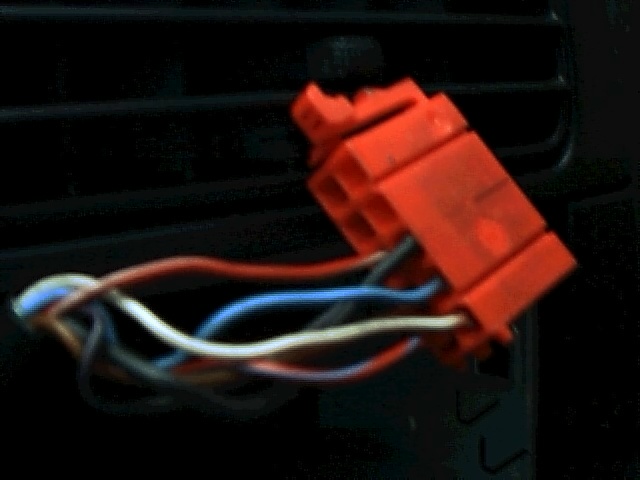

Steckerbelegung des roten 10 poligen ISO-Steckers auf dem fahrzeugseitig der Kabelbaum des Nokia Sound Systems liegt.
1 frei
2 frei
3 frei
4 frei
5 Abschirmung + schwarz/lila
6 rot/weiss
7 blau
8 braun
9 weiss
10 rot/blau

Gruß Andy
