Es gibt da keinen Partikelsensor...

Ob der DPF beschädigt ist erkennst Du beim Vergleich des Differenzdrucks mit der Liste hier im Forum.

Danke Herbert,

ja die Kontrollleuchte kam an.
Den Fehler hab ich bereits 2x gelöscht, mal schaun wann er wieder kommt.

Den Partikelsensor hatt ich heute mal ausgeschraubt und er ist schon etwas verrust aber nicht verklebt wegen Feuchtigkeit.

Der G784 muss nicht angelernt werden, allerdings steht im SSP595 bzw REPleitfaden das bei Ersatz von Kat bzw DPF eine Anpassung im Steuergerät notwendig wäre.Ich schau schau mir das mal an.

Ist den eine Reinigung wie ein Neuteil anzusehen?

Ich schau die Tage mal in den entsprechenden Einstellungen nach.

Auch beim SCR System sollte eine Einstellung gemacht werden, wohl wegen des AdBlue Einspritzventils, obwohl ich es nicht ersetzt hab.


Erst mal allen besinnliche Feiertage.
Ich werde dann wieder berichten.

J = Modelljahr 2018.
Ein EA 288 Motor ist es sicher, und möglicherweise handelt es sich um eine Entwicklungsstufe hin zum EA288 Evo. Sonst sollte eine Fehlermeldung zum G784 nicht auftauchen.
Am besten anhand des spezifischen RLF und anhand der Verbauliste (im STG01, Erw. Meßwerte) nachsehen.
hg
Herbert

dieselschrauber hat folgendes geschrieben:

Es gibt da keinen Partikelsensor... Ob der DPF beschädigt ist erkennst Du beim Vergleich des Differenzdrucks mit der Liste hier im Forum.

Doch gibt es,
BOSCH 0281007048 – Partikelsensor
03N906261B

Defekten gegen neuen getauscht.


Ich werde die Liste mal suchen, danke

Hallo,

interessant! Der Sensor misst nicht wirklich "Partikel" was und welche Größe pro was auch immer, naja, ich finde der Begriff "Partikelsensor" schon sehr optimistisch und Richtung Marketing.

Wird aber tatsächlich auch vom Hersteller so bezeichnet (Partikelsensor G784) und misst im Prinzip den Widerstand auf einem Keramikträger, welcher z.B. durch angelagerten Ruß verringert wird.

Details zur Funktion z.B. SSP_564_DE.pdf Seite 37.

Da der Sensor zur Reinigung des DPF ja hoffentlich ausgebaut war, kann die Fehlermeldung eher durch Beschädigungen beim Ausbau/Einbau oder Steckerprobleme/Marderverbiss an den Anschlusskabeln provoziert worden sein.

Sofern der DPF wirklich mechanisch beschädigt sein sollte, wird die Fehlermeldung auch mit neuem Sensor nach einigen hundert km wieder kommen - wenn die saubere Keramikfläche wieder hinreichend geschwärzt ist.

Von daher würde ich mich also nicht zu früh freuen, sondern per vergleichender Messung des Differenzdrucks offensichtliche Beschädigungen am DPF ausschliessen.

Diese solltest Du auch an gegenüber Vergleichsfahrzeugen erhöhter Schwärzung direkt am Endrohr erkennen können. Wenn da bereits dicker Ruß erkennbar ist, kannst Du Dir weitere Fehlersuche sparen.

Zeile 18 in dem Fehlerprotokoll (Grafik vom 21.12) wäre für mich der Achtungspunkt.
Bei 0 µA meint das STG wohl ein Sensorproblem zu haben.
hg
Herbert

ZTurbo hat folgendes geschrieben:

Dem Teileprgramm nach, hat der ja das volle Ornament an Sensorik verbaut: Und dann noch den NOx und Partikelsensor: NOx 04L 907 807 AJ Partikel 03N 906 261 C

Das mit dem Partikelsensor hatte ich ja eine Seite vorher schon geschrieben

Die Funktionsweise des "Partikelsensors" hab ich gelesen.

Und daraufhin die 0 µA auch in Frage gestellt!

Da ich die Kennlinie des Sensors nicht kenne, könnte bei 100% sauberem Sensor(also keinerlei leitende Rußpartikel) der interne Widerstand "unendlich" sein und daher kein Strom fließen. AAaaber: Da ich ja schon gefahren bin sind definitiv Rußpartikel auf dem Sensor vorhanden! Daher sind 0 µA eher unwahrscheinlich.

Während der Fahrt hat sich die Oberfläche des Sensors immer wieder auf ca 800°C aufgeheizt um sich von Rußpartiklen zu befreien, also der Funktionsweise nach funktioniert das STG des Sensors anscheinend.

Könnte es sein das der Partikelsensor NUR nach erfolger Freibrennung für eine gewisse Zeit misst und dann die Werte für Strom gemessen und angezeigt werden? Das würde die 0 µA erklären. Ich werde das mal im Fahrbetrieb testen.

Der Sensor wurde nach der Reinigung durch einen neuen ersetzt, da dieser beim Ausbau beschädigt wurde.
Der neue original Bosch wurde nach Vorgabe verlegt, den Stecker und die Leitung werde ich trotzdem noch mal prüfen.

Ich habe gestern den Motor im Leerlauf mit diversen Meßwerten laufen lassen. siehe Anhang

Was mich auch wundert:

Verbrauch auf 180 km = 21 ltr.
Zeit im Betriebszustand Messung = 0s (für die Messung 0 µA ?? dann kann ja auch kein Strom gemessen werden)
Lambdawert vor Partikelfilter = 4,5 !?

Momentan ist kein Fehler im Speicher hinterlegt(alle gelöscht) und ich werde noch mal Probefahrten durchführen.

Ein neuer Fehler kamm gestern hinzu: P0673 Glühkerze im Zyl 3
Aber dieser wir keine Auswirkung auf den P226D haben.

Hallo,

nicht alle Messwerte die anzeigbar sind, müssen immer vom Steuergerät korrekt abgefüllt sein, insbesondere wenn man die Hauptstrasse verlässt und links oder rechts einem Trampelpfad folgt. Wer gesehen hat wie es bei vielen Firmen in der Softwareentwicklung läuft, versteht was ich meine.

Wenn ich mich recht erinnere, ist GSK3 auch für die Messung des Verbrennungsdrucks zuständig, dieser wird u.a. als einer der Parameter für die Regelung des Einspritzbeginns genutzt.

Sollte aber auf das Rußverhalten nicht den entscheidenden Einfluß haben.

Gerade bei solchen Sachen wie bei Dir ist immer fraglich, welche Messwerte welche und ob überhaupt eine diese auswertbar sind.

Ich vermute, neben dem Prüfen der Verkabelung ist es effizienter, einfach zu fahren und dann zu schauen ob alles OK ist. In das Endrohr kannst Du ja mal schauen (Ruß?), der Aufwand ist ja überschaubar.

LG, Rainer

Zitat:

Ich vermute, neben dem Prüfen der Verkabelung ist es effizienter, einfach zu fahren und dann zu schauen ob alles OK ist. In das Endrohr kannst Du ja mal schauen (Ruß?), der Aufwand ist ja überschaubar.

Herbert

Hallo Zusammen,

mein Problem mit dem DPF besteht weiterhin ( siehe LOG), und wurde jetzt auch durch eine AU in der Werkstatt bestätigt, ~7Mio Rußpartikel.
Ignoriert das Einspritzventil für Reduktionsmittel, dies war ein Marderschden und wurde behoben.

Ich suche jetzt also einen neuen DPF für den Crafter

Ich bin mir nicht sicher ob ein original VW DPF besser ist als ein Zubehör, z.B. von AHG (Preisunterschied immerhin ~50%)

Gibt es da Erfahrungswerte? Qualitätsunterschiede? Probleme nach dem Einbau nach dem Anlernen/Rücksetzen...etc?

Empfehlungen einer bestimmten Firma?

Nachdem mein original DPF durch die Firma bei der (angeblichen) Reinigung so beschädigt wurde das ich nun einen neuen brauche, bin ich vorsichtig geworden.

Kann es sein das "nur" die Beschichtung durch chemische Reinigungsmittel beschädigt wurde und dann diesen Fehler(Substrat fehlt) raus gibt? Oder könnte es sein dass durch Druckspülung im inneren des Filters Beschädigungen entstanden sind?
Einfach zu meinem Verständnis.
Ich denke das der Fehler durch Druckdiff Messung generiert wird? Oder?

Danke schon mal für Eure Hilfe und Kommentare!

Hallo,

ob der DPF mechanisch beschädigt ist, siehst Du leicht am Differenzdruck der Abgase durch ihn. Loch/gebrochen = Differenzdruck auffällig niedrig bei Vollgas.

Vergleichswerte: /viewtopic.php?t=24222

Beschädigung chemisch: Theoretisch ja, klar kann man auch Flußsäure oder Pattex reinkippen, macht aber keiner der klar in der Rübe ist.

Was ist mit dem Partikelsensor? Solange der einen Kurzschluss nach Masse hat, würde ich doch das erstmal beheben und vor allem den Differenzdruck unter Last vergleichen.

Wenn Differenzdruck unter Last zu niedrig, kannst den DPF rausschrauben (kaputt). Wenn nicht, Partikelsensorfehler beheben und schauen (DPF Regeneration versuchen) ob sich alles in Wohlgefallen auflöst.

LG, Rainer

Hallo Rainer,
danke für die klare Aussage. werde mal unter Vollast messen.

Den Partikelsensor hatte ich erst neu eingebaut(da beschädigt beim Ausbau des DPF), warum der neu Partikelsensor nun kurzschluss nach Masse hat...? Keine Ahnung.Vielleicht ein Marderschaden an der Leitung den ich noch nicht gesichtet hab. Werde ich auch noch prüfen.

Ich berichte dann..

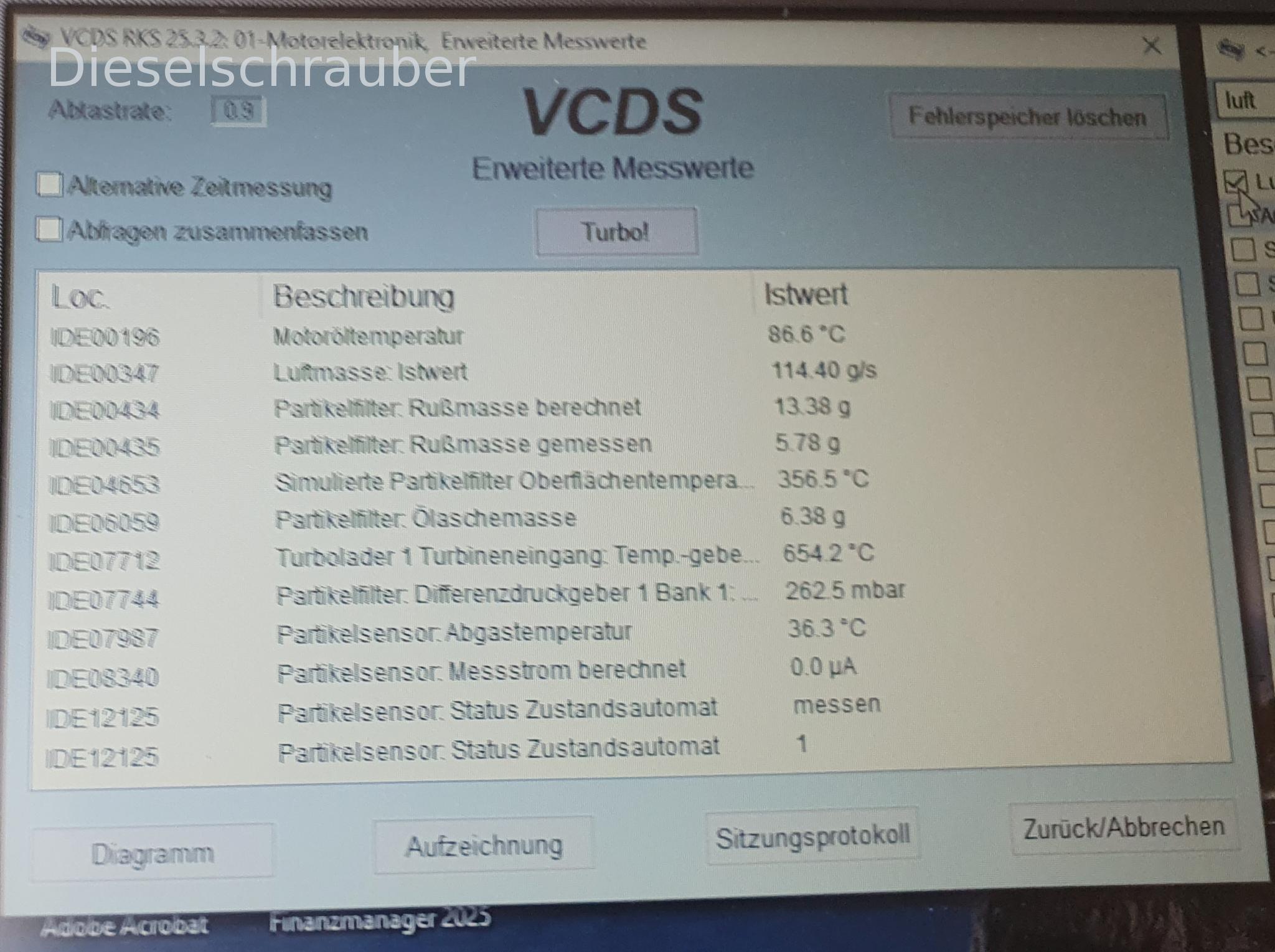

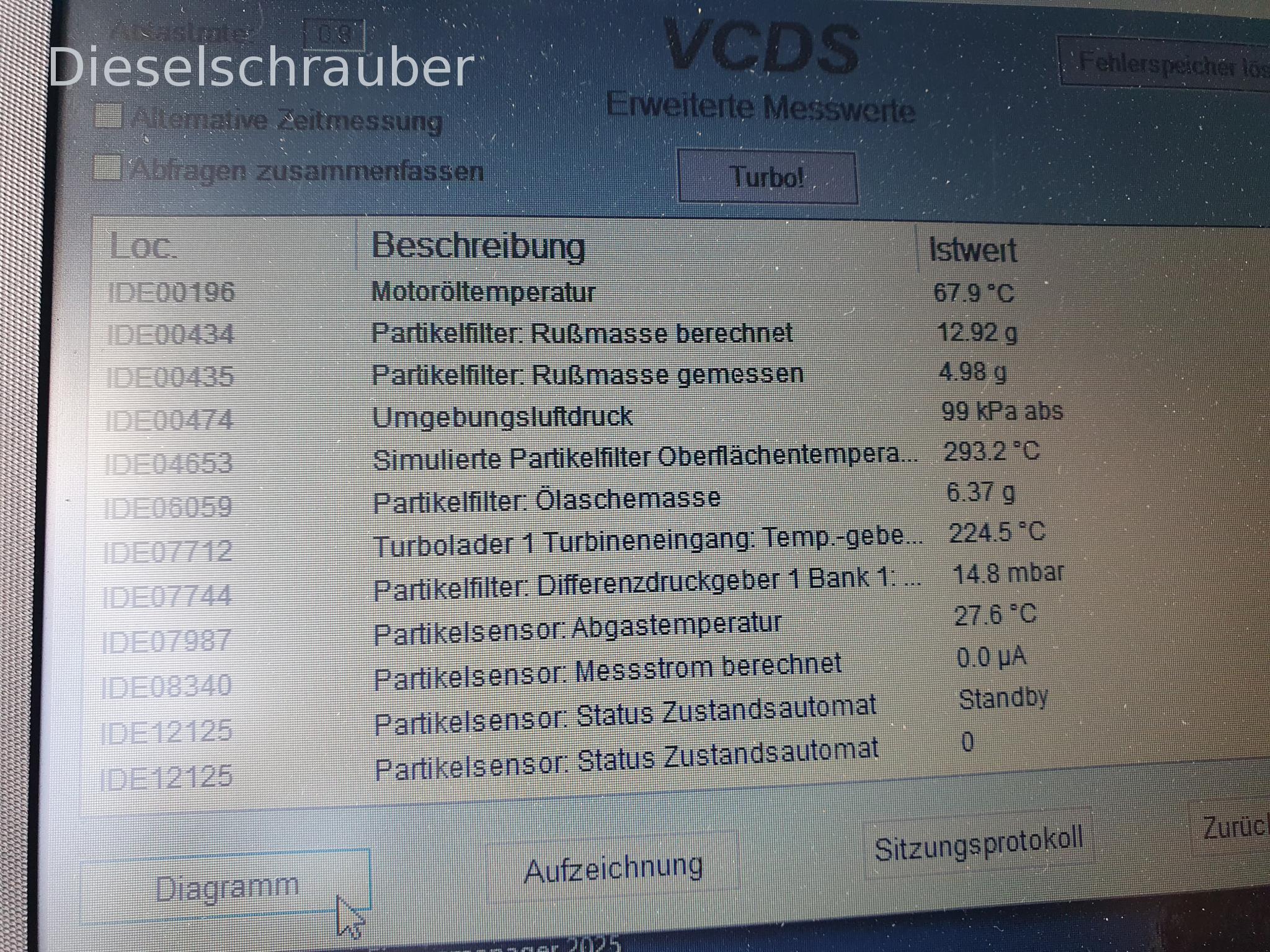

Messfahrt:

Leerlauf ca 15mbar
Vollast max 300 mbar

300 scheint ziemlich zu hoch!? Aber ein Loch/Riß kann es ja auch nicht sein.

fowin hat folgendes geschrieben:

Messfahrt: Leerlauf ca 15mbar Vollast max 300 mbar 300 scheint ziemlich zu hoch!? Aber ein Loch/Riß kann es ja auch nicht sein.

Normale Werte, DPF ist eher nicht gerissen/mit Loch.

Danke erst mal!

Wie kann ich mir die AU Messung mit ~ 7 Mio Partikel erklären?
