29-11-2016, 0:11 Titel: Zusatzheizung Z35 nicht angeschlossen |
|
|
Hallo,
als ich am Wochenende auf der Suche nach meinen defeken Klima-Stellmotoren war, fiel mir auf, dass ein braunes Kabel mit einer Kabelöse im Beifahrerfußraum nahe der Heizung liegt.
Nach etwas Recherche habe ich herausgefunden, dass dieses Kabel zu dem Zusatzheizelement Z35 gehört. Gemäß Stromlaufplan müsste dieses in der Nähe des Schalthebels an den Massepunkt(606) angeschlossen sein. Allerdings stelle ich mir die Frage, warum dies nicht der Fall ist.
Ich habe die Plus-Seite des Elements im Fahrerfußraum gefunden und festgestellt, dass der Stecker dort angeschlossen ist. DieKabel von dort enden im Relaishalter an den Relais J359/J360. Wobei das ro/ge Kabel auf ein rotes Kabel führt und die zwei rt/ws Kabel nur noch als ein rt/ws Kabel ankommt.
Was mir hier komisch vorkommt ist, dass die eigentlich hierfür vorgesehenen Sicherungen S276/S277/S278 im Relaisträger nicht vorhanden sind. Die Kabel gehen direkt auf die Relais. Eine Sicherung konnte ich nirgends finden.
Nachdem ich heute das offene Kabelende gegen Masse gemessen habe, lag dort tatsächlich nach ca. 10sek Bordnetz-Spannung an. Die Spannung liegt dort an, bis die Motortemperatur im Kombiinstrument 90°C erreicht hat. Was bei diesen Temperaturen knapp 30km Wegstrecke bedeutet. Die Verkabelung scheint zumindest annähernd zu stimmen.
Da ich eine 1000W Heizung auf keinen Fall ungesichert an das Bordnetz anschließen möchte in dem ich die Masseverbindung herstelle, stellen sich mir folgenden Fragen:
Warum wurde die Masse (ab Werk) nicht angeschlossen?
Warum fehlen die Sicherungen (S276/S277/S278) an dem vorgesehen Platz?
Wo könnten die Sicherungen falls vorhanden versteckt sein?
Das Auto ist ein:
Seat Ibiza BJ2001 MJ2002
Motorcode ATD
PS: Der PR-Code 7E6 für Elektrische Luftzusatzheizung taucht im Inspektionsheft nicht auf
Grüße
Jens
Zuletzt bearbeitet am 29-11-2016, 0:13, insgesamt 1-mal bearbeitet.
|
|
Nach oben |
|
|
JeLe0310
KFZ-Schrauber seit: 25.07.2010 Beiträge: 7 Karma: +0 / -0
Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)
|
29-11-2016, 23:12 Titel: 2x40A Sicherungen gefunden |
|
|
Heute habe ich 2x 40A Sicherungen ausserhalb des Relaisträgers gefunden. Die Kabel-Farben scheinen zu der Heizung zu passen.
Wo könnte die 3. Sicherung noch versteckt sein ?
Im Stromlaufplan findet man nach den Sicherungen noch die Verbindung:
A152 - Verbindung -5- (87), im Schalttafelleitungsstrang
wo kann man diese Verbindung finden ?

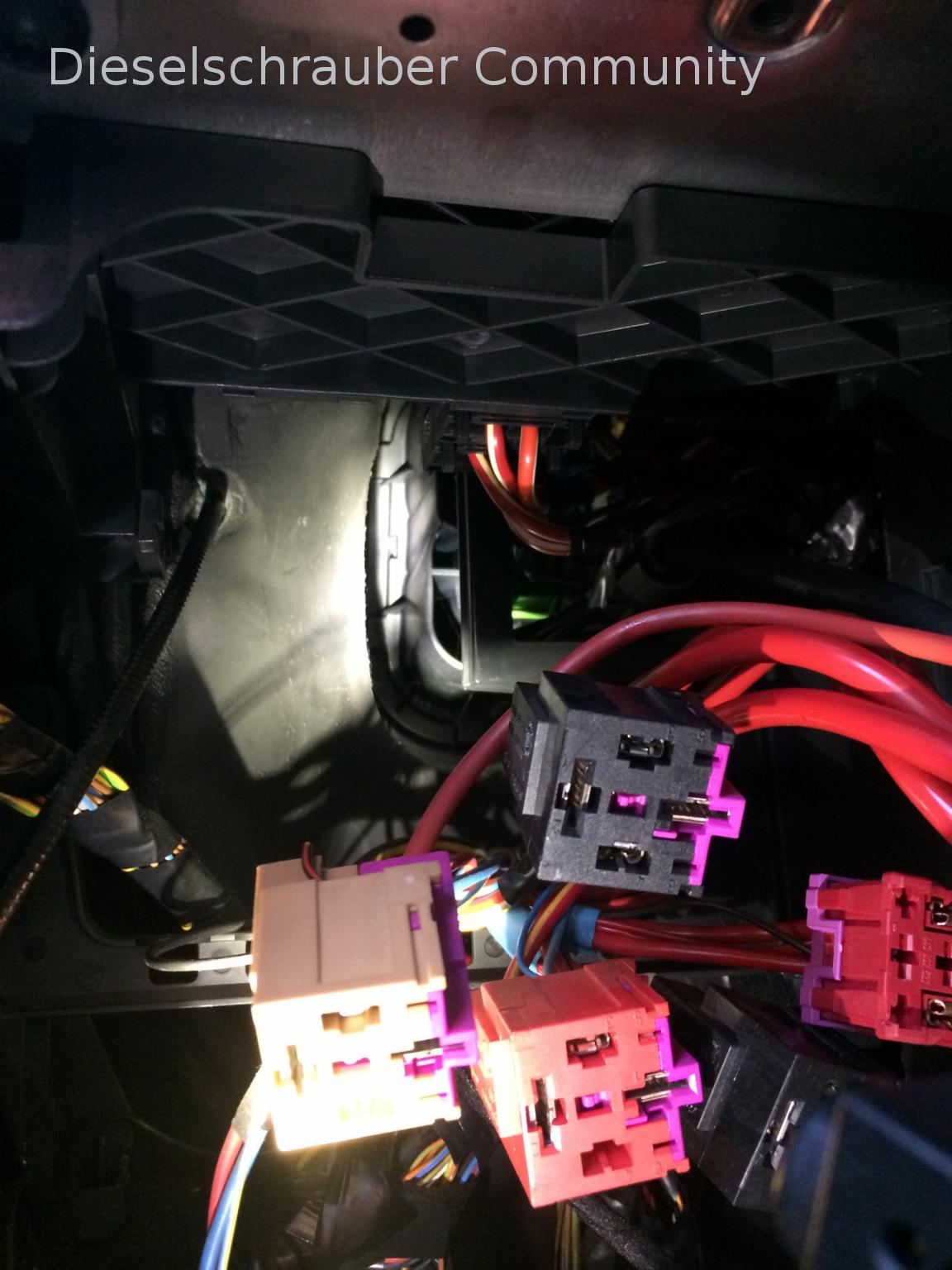

Beschreibung: |
2x 40A Sicherung neben Relaisträger |
|
Dateigröße: |
266,46 KB |
Angeschaut: |
1416 mal |
|
Zuletzt bearbeitet am 29-11-2016, 23:23, insgesamt 2-mal bearbeitet.
|
|
Nach oben |
|
|
brezelmann01 Profi-Schrauber
KFZ-Schrauber seit: 14.09.2002 Beiträge: 711 Karma: +61 / -0 Wohnort: Niedersachsen
Premium Support
|
02-12-2016, 17:08 Titel: Zusatzheizung Z35 nicht angeschlossen |
|
|
Hallo!
3 Sicherungen würden mich wundern. Es handelt sich um ein 300W Heizelement und ein 600W Heizelement. Damit lassen sich die 3 Stufen, geschaltet durch 2 Relais realisieren.
Gruss
Brezelmann01
Audi A3 Sportback [8PA], 2.0 TDI CR [CFGB], STH mit FB
[VERKAUFT] Polo 6NF 1.4TDI (AMF) mit nachgerüstetem DPF, STH+FFB, Bj. 2000, 222tkm |
|
Nach oben |
|
|
JeLe0310
KFZ-Schrauber seit: 25.07.2010 Beiträge: 7 Karma: +0 / -0
Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)
|
02-12-2016, 18:06 Titel: Zusatzheizung Z35 nicht angeschlossen |
|
|
Hallo,
Ich habe mich geirrt, es handelt sich bei der gefundenen Sicherung lediglich um eine. Das schwarze in der Mitte der Sicherung ist eine Rastnase. Nach dem Stromlaufplan ist dies die Sicherung S276. Das rt/ge Kabel geht hier auf ein rotes. Das ist die Sicherung für die erste Stufe. Die 2 anderen Stufen sind laut Plan getrennt abgesichert über S277/S278. Ich finde nur leider weder die zwei Sicherungen noch die Verbindung A152 hinter selbigen. Ich müsste das komplette Armaturenbrett ausbauen, um die Kabel offen zu legen. Ich werde einmal versuchen, ob ich etwas mehr erkennen kann, wenn ich Bordnetzsteuergerät, den Relaisträger und den Potentialverteiler ausbaue. Das sollte relativ fix erledigt sein.
Grüße
Jens
|
|
Nach oben |
|
|
brezelmann01 Profi-Schrauber
KFZ-Schrauber seit: 14.09.2002 Beiträge: 711 Karma: +61 / -0 Wohnort: Niedersachsen
Premium Support
dieselschrauber gefällt das. |
03-12-2016, 10:53 Titel: Zusatzheizung Z35 nicht angeschlossen |
|
|
Hallo!
3 Sicherungen würden mich wundern. Es handelt sich um ein 300W Heizelement und ein 600W Heizelement. Damit lassen sich die 3 Stufen, geschaltet durch 2 Relais realisieren.
Gruss
Brezelmann01
Audi A3 Sportback [8PA], 2.0 TDI CR [CFGB], STH mit FB
[VERKAUFT] Polo 6NF 1.4TDI (AMF) mit nachgerüstetem DPF, STH+FFB, Bj. 2000, 222tkm |
|
Nach oben |
|
|
JeLe0310
KFZ-Schrauber seit: 25.07.2010 Beiträge: 7 Karma: +0 / -0
Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)
|
04-12-2016, 22:53 Titel: Heizung läuft |
|
|
Hallo,

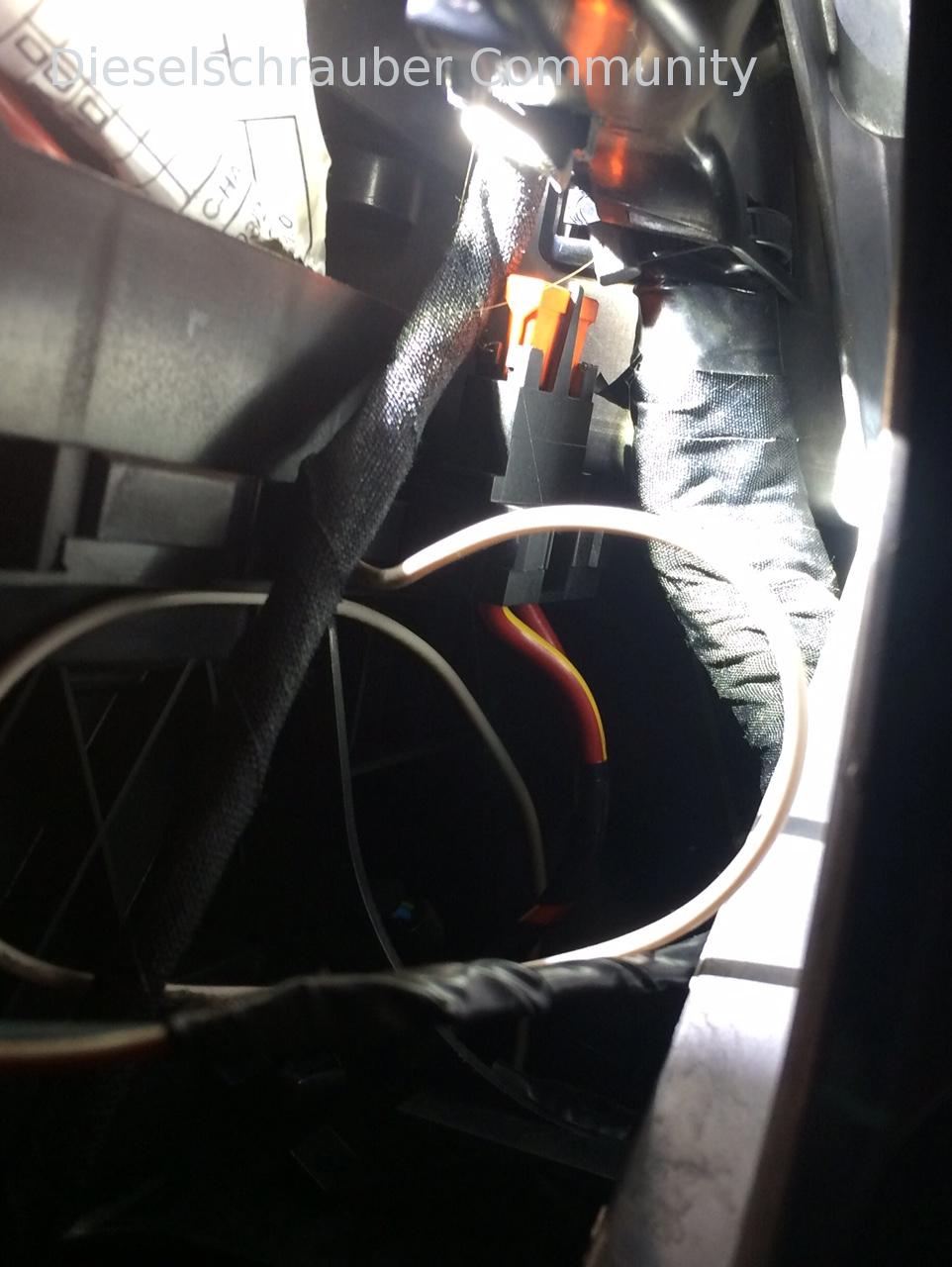

Habe nun das Bordnetzsteuergerät und den Relaisträger ausgebaut und dahinter die anderen zwei Sicherungen gefunden. Daraufhin habe ich die Masseverbindung angeschlossen und siehe da alles läuft.
Die Eingangsfragen bleiben nach wie vor. Aber immerhin wird es nun zeitnah warm im Auto.
Grüße Jens.
Beschreibung: |
Zusatzheizung Z35 nicht angeschlossen |
|
Dateigröße: |
1,06 MB |
Angeschaut: |
438 mal |
|
|
|
