Stellglieddiagnose zur Fehlersuche: Fehlfunktion Klima links


Neues Thema beginnen Auf Beitrag antworten Weitergeben, Thema teilen Lesezeichen setzen Druckansicht Dieselschrauber - Übersicht » On-Board-Diagnose (OBD) mit VCDS, Steuergeräte
Autor Nachricht
stolley



KFZ-Schrauber seit: 04.10.2013
Beiträge: 325
Karma: +33 / -1   Danke, gefällt mir!


Premium Support

Beitrag14-05-2023, 20:36    Titel: Stellglieddiagnose zur Fehlersuche: Fehlfunktion Klima links Antworten mit Zitat

Hallo Leute,

bei meinem Golf Sportsvan (Bj. 2016), gekauft Anfang Dezember 2022, ist mir heute aufgefallen, dass bei volleingeschalteter Klimaanlage auf der Fahrerseite aus den Düsen im Armaturenbrett sehr warme Luft strömte.

Ich vermute, dass ein Stellmotor einer Lüftungsklappe defekt ist.
Daher würde ich das gerne mittels einer Stellglieddiagnose via VCDS verifizieren/dokumentieren.

Ich habe mich schon einmal daran gemacht, hatte jedoch spontan Schwierigkeiten, die richtigen Messwerte auszuwählen bzw. diese zu interpretieren.

Kann mir da jemand helfen? Welche Werte von welchem Stellmotor muss ich mir anschauen?

Danke Euch!

Volker

Hier die Kenndaten zum Fahrzeug:
Fahrzeugtyp: AU-VW37 (5Q0)
Fahrzeug-Ident.-Nr.: WVWZZZAUZGW56XXXX


Zuletzt bearbeitet am 15-05-2023, 6:00, insgesamt 1-mal bearbeitet.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17349
Karma: +619 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag14-05-2023, 21:07    Titel: Stellglieddiagnose zur Fehlersuche: Fehlfunktion Klima links Antworten mit Zitat

Hi

wäre interessant, welche Stellmotoren Dir VCDS anbietet anzusteuern. Fahrzeugdaten helfen a nicht weiter, wenn dann ein Autoscan und ein Stromlaufplan vom Fahrzeug.

Viele Grüsse, Rainer
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
stolley



KFZ-Schrauber seit: 04.10.2013
Beiträge: 325
Karma: +33 / -1   Danke, gefällt mir!


Premium Support

dieselschrauber gefällt das.
Beitrag15-05-2023, 20:32    Titel: Stellglieddiagnose zur Fehlersuche: Fehlfunktion Klima links Antworten mit Zitat

Hallo Rainer,

lieben Dank für Deine Rückmeldung!

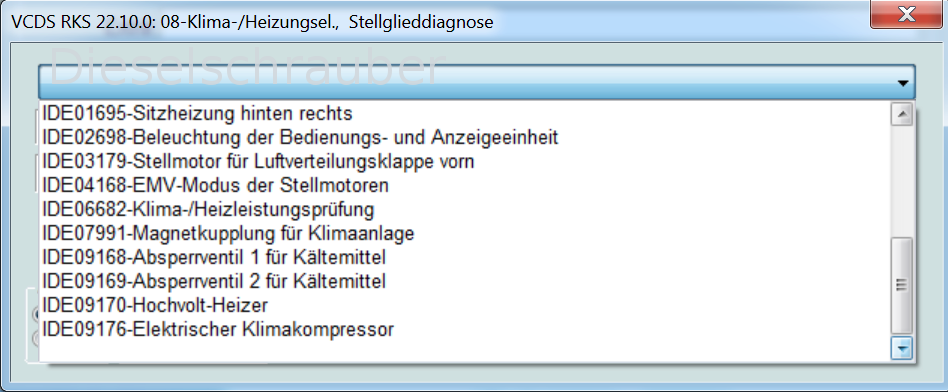

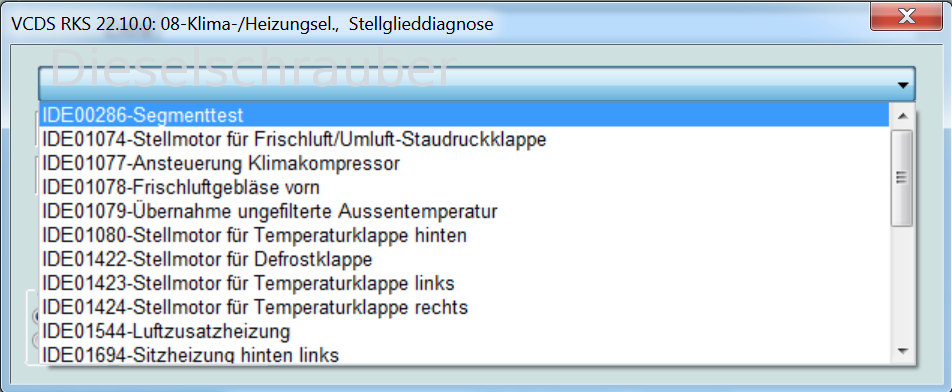

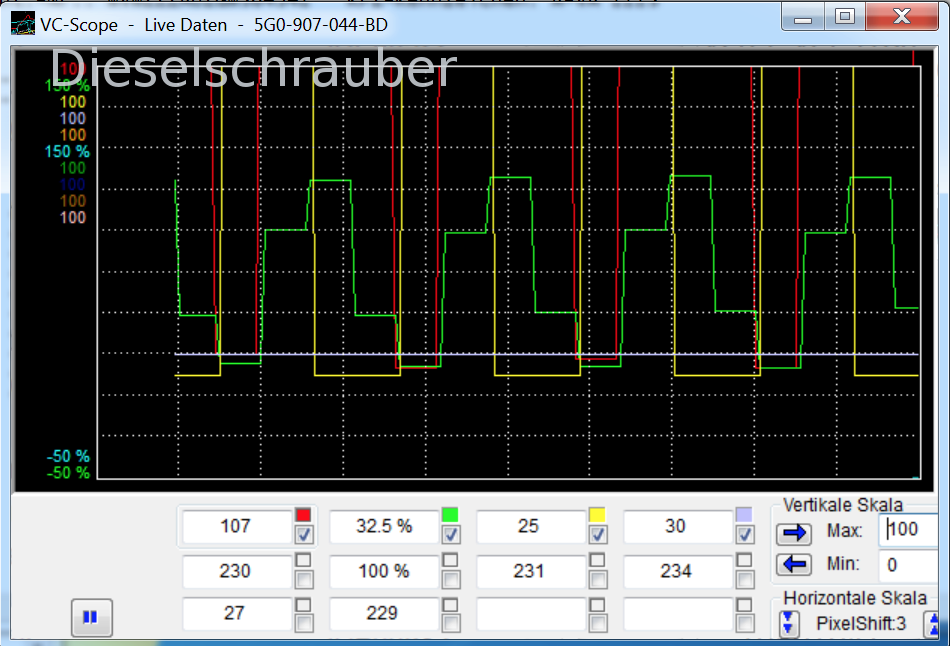

Ich habe mal ein paar Screenshots beigefügt. Enthalten auch eine Aufzeichnung der Stellglieddiagnose der linken Temperaturklappe.

Für mich sieht es fast so aus, als laufe diese ordnungsgemäß. Kann das beschriebene Problem dann ein vorübergehender Aussetzer sein?

Nachfolgend noch der Autoscan:

Zitat:

Sonntag,14,Mai,2023,15:32:22:25065
VCDS -- Windows-basierter VAG/VAS-Emulator l‰uft auf Windows 7 x64(VMWare)
VCDS Version RKS 22.10.0.1
Datenstand: 20221224 DS344.0
http://shop.dieselschrauber.org


Fahrzeug-Ident.-Nr.: WVWZZZAUZGW56XXXX KFZ-Kennzeichen:
Kilometerstand: 117601km Reparaturauftrag: 230514



--------------------------------------------------------------------------------
--------------------------------------------------------------------------------


Fahrzeugtyp: AU-VW37 (5Q0)
Scan: 01 03 08 09 10 13 15 16 17 19 42 44 52 5F

Fahrzeug-Ident.-Nr.: WVWZZZAUZGW56XXXX Kilometerstand: 117601km

01-Motorelektronik -- Status: i.O. 0000
03-Bremsenelektronik -- Status: i.O. 0000
08-Klima-/Heizungsel. -- Status: i.O. 0000
09-Zentralelektrik -- Status: i.O. 0000
10-Einparkhilfe 2 -- Status: i.O. 0000
13-Distanzregelung -- Status: i.O. 0000
15-Airbag -- Status: i.O. 0000
16-Lenkradelektronik -- Status: i.O. 0000
17-Schalttafeleinsatz -- Status: Fehler 0010
19-Diagnoseinterface -- Status: Fehler 0010
42-T¸relektr. Fahrer -- Status: i.O. 0000
44-Lenkhilfe -- Status: i.O. 0000
52-T¸relektr. Beifahr. -- Status: i.O. 0000
5F-Informationselek. I -- Status: i.O. 0000

-------------------------------------------------------------------------------
Adresse 01: Motorelektronik (J623-CXXB) Labeldatei:. DRV\04L-907-309-V1.clb
Teilenummer SW: 04L 906 056 CM HW: 04L 907 445 B
Bauteil: R4 1.6l TDI H06 9471
Revision: 22004001
Codierung: 0111401243241D092000
Betriebsnr.: WSC 01357 011 00200
ASAM Datensatz: EV_ECM16TDI03004L906056CM 004010
ROD: EV_ECM16TDI03004L906056_004.rod
VCID: 7AFDC540FDBEB05DCC-802F
VINID: 9E69EAAAA465A979C51840C40839845B42

Kein(e) Fehlercode(s) gefunden.
Readiness: Nicht Verf¸gbar

-------------------------------------------------------------------------------
Adresse 03: Bremsenelektronik (J104) Labeldatei: DRV\5Q0-907-379-IPB-V1.clb
Teilenummer SW: 3Q0 907 379 AF HW: 3Q0 907 379 F
Bauteil: ESC H42 0625
Revision: 00000000 Seriennummer: 63165000002562
Codierung: 03FA62A124268970077A060441C525C0462491E06082A4F310400078C002
Betriebsnr.: WSC 131071 1023 2097151
ASAM Datensatz: EV_Brake1UDSContiMK100IPB 034036
ROD: EV_Brake1UDSContiMK100IPB_034.rod
VCID: 7EF5C950E1969C7DF0-802B

Kein(e) Fehlercode(s) gefunden.

-------------------------------------------------------------------------------
Adresse 08: Klima-/Heizungsel. (J255) Labeldatei:| DRV\5G0-907-044.clb
Teilenummer SW: 5G0 907 044 BD HW: 5G0 907 044 BD
Bauteil: Climatronic H03 1001
Revision: 00001K08
Codierung: 08020104202100011005000000101002
Betriebsnr.: WSC 01357 011 00200
ASAM Datensatz: EV_ACClimaBHBVW37X 004131
ROD: EV_ACClimaBHBVW37X_004_VW37.rod
VCID: 6ADDF5008D1E00DD3C-803F

Steuerger‰t f¸r Frischluftgebl‰se (vorn):

Geber f¸r K‰ltemitteldruck/K‰ltemitteltemperatur:

Sensor f¸r Luftg¸te:

Kein(e) Fehlercode(s) gefunden.

-------------------------------------------------------------------------------
Adresse 09: Zentralelektrik (J519) Labeldatei:| 5Q0-937-08X-HV1.clb
Teilenummer SW: 5Q0 937 086 AK HW: 5Q0 937 086 AK
Bauteil: BCM PQ37BOSCH 028 0162
Revision: -------- Seriennummer: 86582311152745
Codierung: 00000846C24100DB4BE44000001C07081000000000000000000000000000
Betriebsnr.: WSC 01357 011 00200
ASAM Datensatz: EV_BodyContrModul1UDSBosc 015002
ROD: EV_BCMBOSCH_015.rod
VCID: 0303B8A48A74F1959F-8057

Steuerger‰t f¸r Wischermotor:
Subsystem 1 - Teilenummer SW: 517 955 119 HW: 517 955 119 Labeldatei: DRV\5QX-955-119-V1.CLB
Bauteil: WWS 151028 042 0596
Seriennummer: 151110151429
Codierung: 0E4DDD

Geber f¸r Luftfeuchtigkeit: innen:
Subsystem 2 - Teilenummer SW: 8U0 955 559 HW: 8U0 955 559 Labeldatei: DRV\8U0-955-559.CLB
Bauteil: G355_FeuchteS H07 0002
Seriennummer: 71281002

Kein(e) Fehlercode(s) gefunden.

-------------------------------------------------------------------------------
Adresse 10: Einparkhilfe 2 (J446) Labeldatei:| DRV\5Q0-919-294.clb
Teilenummer SW: 5Q0 919 294 K HW: 5Q0 919 294 A
Bauteil: PARKHILFE 8K H03 0054
Revision: -------- Seriennummer: 39391532703676
Codierung: 0031051001
Betriebsnr.: WSC 01357 011 00200
ASAM Datensatz: EV_EPHVA18AU3700000 002026
ROD: EV_EPHVA18AU3700000_002_VW37.rod
VCID: 438378A4CAF43195DF-8017

Kein(e) Fehlercode(s) gefunden.

-------------------------------------------------------------------------------
Adresse 13: Distanzregelung (J428) Labeldatei:| 5Q0-907-572-V1.clb
Teilenummer SW: 5Q0 907 572 F HW: 5Q0 907 572 F
Bauteil: ACC Bosch MQB H05 0400
Seriennummer: 20111503273778
Codierung: 00000100FE0339
Betriebsnr.: WSC 01357 011 00200
ASAM Datensatz: EV_ACCMRRBoschVW372 001016
ROD: EV_ACCMRRBoschVW372_VW26.rod
VCID: 3A7D0540BD3E705D8C-806F

Kein(e) Fehlercode(s) gefunden.

-------------------------------------------------------------------------------
Adresse 15: Airbag (J234) Labeldatei:| DRV\5Q0-959-655.clb
Teilenummer SW: 5Q0 959 655 D HW: 5Q0 959 655 D
Bauteil: AirbagVW20 015 0388
Seriennummer: 003F6R197RHQ
Codierung: 98CCC000000000005C5400CF004800000065
Betriebsnr.: WSC 01357 011 00200
ASAM Datensatz: EV_AirbaVW20SMEVW37X 002130
ROD: EV_AirbaVW20SMEVW37X_VW37.rod
VCID: 418F72ACD0E82385CD-8015

Crashsensor f¸r Seitenairbag Fahrerseite:
Subsystem 1 - Teilenummer SW: ----------- HW: 480 001 011 15
Bauteil: SideSensor_Df 001 0887
Seriennummer: 35767000000BD6A87715
Codierung: 2D2D2D

Crashsensor f¸r Seitenairbag Beifahrerseite:
Subsystem 2 - Teilenummer SW: ----------- HW: 480 001 011 15
Bauteil: SideSensor_Pf 001 0887
Seriennummer: 358670000002FB4D7713
Codierung: 2D2D2D

Crashsensor f¸r Seitenairbag hinten Fahrerseite:
Subsystem 3 - Teilenummer SW: ----------- HW: 480 401 711 15
Bauteil: SideSensor_Dr 001 6149
Seriennummer: 35165029F1E34434B2FL
Codierung: 2D2D2D

Crashsensor f¸r Seitenairbag hinten Beifahrerseite:
Subsystem 4 - Teilenummer SW: ----------- HW: 480 401 711 15
Bauteil: SideSensor_Pr 001 6149
Seriennummer: 35265029B1E34434233+
Codierung: 2D2D2D

Crashsensor f¸r Frontairbag Fahrerseite:
Subsystem 5 - Teilenummer SW: ----------- HW: 480 401 611 15
Bauteil: FrontSensor_D 001 6149
Seriennummer: 3556502A31E34435325/
Codierung: 2D2D2D

Kein(e) Fehlercode(s) gefunden.

-------------------------------------------------------------------------------
Adresse 16: Lenkradelektronik (J527) Labeldatei:| DRV\5Q0-953-549.clb
Teilenummer SW: 5Q0 953 507 FT HW: 5Q0 953 549 F
Bauteil: Lenks. Modul 003 0120
Revision: -------- Seriennummer: 23111504220828
Codierung: 0400
Betriebsnr.: WSC 01357 011 00200
ASAM Datensatz: EV_SMLSKLOMQB 020001
ROD: EV_SMLSKLOMQB_020_VW37.rod
VCID: 0D179E9CDC30B7E5F9-8059

Kein(e) Fehlercode(s) gefunden.

-------------------------------------------------------------------------------
Adresse 17: Schalttafeleinsatz (J285) Labeldatei:| DRV\5G0-920-XXX-17.clb-SRI3
Teilenummer SW: 517 920 751 A HW: 517 920 751 A
Bauteil: KOMBI 302 6420
Codierung: 07A402002380000801886A011400000000000000
Betriebsnr.: WSC 01357 011 00200
ASAM Datensatz: EV_DashBoardVDDMQBAB 009046
ROD: EV_DashBoardVDDMQBAB_009_VW26.rod
VCID: 1625F1F0E9E6743D48-8043

1 Fehler gefunden:
16777018 - Funktionseinschr‰nkung wegen Kommunikationsstˆrung
U1110 00 [008] - -
[Neue Funktion! Erweiterte UDS Fehlercode Informationen werden nur von der aktuellen Hardware-Generationen unterst¸tzt.]
Sporadisch - best‰tigt - gepr¸ft seit letzter Lˆschung
Umgebungsbedingungen:
Fehlerstatus: 00000001
Fehlerpriorit‰t: 6
Fehlerh‰ufigkeit: 1
Verlernz‰hler: 15
Kilometerstand: 117319 km
Datum: 2023.05.04
Zeit: 07:51:42


-------------------------------------------------------------------------------
Adresse 19: Diagnoseinterface (J533) Labeldatei:| DRV\5Q0-907-530-V1.clb
Teilenummer SW: 5Q0 907 530 AJ HW: 5Q0 907 530 F
Bauteil: GW MQB High 128 1244
Revision: -------- Seriennummer: 0004235828
Codierung: 030100041F087300FB000248080F00010001050000000000000000000000
Betriebsnr.: WSC 131071 1023 2097151
GVL: 01543C0000000000400C80000000480000000000000000000000000000000000
ASAM Datensatz: EV_GatewLear 013020
ROD: EV_GatewLear_013.rod
VCID: 79FFDA4CF8B8BB45C5-802D

Generator:

Steuerger‰t f¸r Multifunktionslenkrad:
Subsystem 2 - Teilenummer SW: 5G0 959 442 J HW: 5G0 959 442 J Labeldatei: DRV\3C8-959-537.CLB
Bauteil: E221__MFL-DC1 H17 0103
Seriennummer: 29150002309380025473
Codierung: 28FFFF

Steuerger‰t f¸r Batterie¸berwachung:
Subsystem 3 - Teilenummer SW: 5Q0 915 181 G HW: 5Q0 915 181 G
Bauteil: J367-BDMHella H04 8050
Seriennummer: 0771508403

1 Fehler gefunden:
66052 - Infotainment CAN
U0065 00 [008] - keine Kommunikation
[Neue Funktion! Erweiterte UDS Fehlercode Informationen werden nur von der aktuellen Hardware-Generationen unterst¸tzt.]
Sporadisch - best‰tigt - gepr¸ft seit letzter Lˆschung
Umgebungsbedingungen:
Fehlerstatus: 00000001
Fehlerpriorit‰t: 2
Fehlerh‰ufigkeit: 1
Verlernz‰hler: 25
Kilometerstand: 117601 km
Datum: 2023.05.14
Zeit: 15:23:47

Versorgungsspannung Klemme 30: 12.3 V
Klemme 15: aus


-------------------------------------------------------------------------------
Adresse 42: T¸relektr. Fahrer (J386) Labeldatei:| 5QX-959-X93-42.clb
Teilenummer SW: 5Q0 959 593 E HW: 5Q0 959 593 B
Bauteil: TSG FS 020 0041
Seriennummer: 290915BIR02096
Codierung: 00310320D000040000001000
Betriebsnr.: WSC 01357 011 00200
ASAM Datensatz: EV_DCUDriveSideEWMAXKLO 006003
ROD: EV_DCUDriveSideEWMAXCONT.rod
VCID: 438378A4CAF43195DF-8017

T¸rsteuerger‰t Fahrerseite hinten:
Subsystem 1 - Teilenummer SW: 5Q0 959 811 HW: 5Q0 959 811 Labeldatei: DRV\5QX-959-81X-V1.CLB
Bauteil: FOND_FHSG_DRV 005 0005
Seriennummer: 00000000000008160551
Codierung: 110000

Kein(e) Fehlercode(s) gefunden.

-------------------------------------------------------------------------------
Adresse 44: Lenkhilfe (J500) Labeldatei:| DRV\5Q0-909-143.clb
Teilenummer SW: 5Q0 909 143 K HW: 5Q0 909 143 E
Bauteil: MQB_PP_APA 204 2033
Revision: 00000000 Seriennummer: 0000511524
Codierung: 01000010005000
Betriebsnr.: WSC 01357 011 00200
ASAM Datensatz: EV_SteerAssisVWBSMQBA 008027
ROD: EV_SteerAssisVWBSMQBA_008_VW37.rod
VCID: 3B730044B204495597-806F

Kein(e) Fehlercode(s) gefunden.

-------------------------------------------------------------------------------
Adresse 52: T¸relektr. Beifahr. (J387) Labeldatei:| 5QX-959-X92-52.clb
Teilenummer SW: 5Q0 959 592 E HW: 5Q0 959 592 B
Bauteil: TSG BFS 020 0041
Seriennummer: 021015BJ108868
Codierung: 00310120DE00040000801000
Betriebsnr.: WSC 01357 011 00200
ASAM Datensatz: EV_DCUPasseSideEWMAXKLO 006003
ROD: EV_DCUPasseSideEWMAXCONT.rod
VCID: 428D7DA0D5EE389DD4-8017

T¸rsteuerger‰t Beifahrerseite hinten:
Subsystem 1 - Teilenummer SW: 5Q0 959 812 HW: 5Q0 959 812 Labeldatei: DRV\5QX-959-81X-V1.CLB
Bauteil: FOND_FHSG_PSG 005 0005
Seriennummer: 00000000000008199978
Codierung: 090000

Kein(e) Fehlercode(s) gefunden.

-------------------------------------------------------------------------------
Adresse 5F: Informationselek. I (J794) Labeldatei:| 5G0-035-MIB-STD2.clb
Teilenummer SW: 3Q0 035 846 HW: 3Q0 035 846
Bauteil: MU-S-N-ER 820 0627
Seriennummer:
Codierung: 02730901FF00000051110001000808001F01008401200100CF
Betriebsnr.: WSC 131071 1023 2097151
ASAM Datensatz: EV_MUStd4CDELP 001001
ROD: EV_MUStd4CDELP_VW26.rod
VCID: 6ED5F910B1F6ECFD60-803B

Anzeige- und Bedienungseinheit 1 f¸r Informationselektronik:
Subsystem 1 - Teilenummer SW: 3G0 919 605 D HW: 3G0 919 605 D
Bauteil: ABT_Std-2_Nav H43 4064
Seriennummer: VWZ6Z9R3181904

Datentr‰ger:
Subsystem 2 - Teilenummer SW: V03 959 820 CL HW: -----------
Bauteil: ECE DL2 23/24 --- 2010
Seriennummer: --------------------

Kein(e) Fehlercode(s) gefunden.

Ende----------------------------(Dauer: 04:35)-----------------------------



Bildschirmfoto 2023-05-15 um 20.55.58.png
 Beschreibung:
 Stellglieddiagnose zur Fehlersuche: Fehlfunktion Klima links
 Dateigröße:  141,48 KB
 Angeschaut:  207 mal

Bildschirmfoto 2023-05-15 um 20.55.58.png


Bildschirmfoto 2023-05-15 um 20.51.06.png
 Beschreibung:
 Stellglieddiagnose zur Fehlersuche: Fehlfunktion Klima links
 Dateigröße:  168,09 KB
 Angeschaut:  211 mal

Bildschirmfoto 2023-05-15 um 20.51.06.png


Bildschirmfoto 2023-05-15 um 20.50.54.png
 Beschreibung:
 Stellglieddiagnose zur Fehlersuche: Fehlfunktion Klima links
 Dateigröße:  175,14 KB
 Angeschaut:  196 mal

Bildschirmfoto 2023-05-15 um 20.50.54.png

Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17349
Karma: +619 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag16-05-2023, 6:16    Titel: Stellglieddiagnose zur Fehlersuche: Fehlfunktion Klima links Antworten mit Zitat

Na "Stellmotor für Temperaturklappe links/rechts" sieht doch sehr vielversprechend aus. icon_biggrin.gif
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
Neues Thema beginnen Auf Beitrag antworten Weitergeben, Thema teilen Lesezeichen setzen Druckansicht Dieselschrauber - Übersicht » On-Board-Diagnose (OBD) mit VCDS, Steuergeräte
Ähnliche Fachartikel und Themen
Thema Community Bereich
Keine neuen Beiträge Nockenwellenverstellung - Fehlfunktion Allgemeine Tipps
Keine neuen Beiträge P0400 - Abgasrückführung Fehlfunktion Fehler und Dokumentation (Audi, VW, Seat/Cupra, Skoda)
Keine neuen Beiträge P2101 - Drosselklappensteuerung Fehlfunktion Fehler und Dokumentation (Audi, VW, Seat/Cupra, Skoda)
Keine neuen Beiträge A3 Klima/Klimakompressor Problem - Fehlersuche Getriebe, Fahrwerk, Karosserie und Innenraum
Keine neuen Beiträge Stellglieddiagnose am 1Z On-Board-Diagnose (OBD) mit VCDS, Steuergeräte
Keine neuen Beiträge Airbag Stellglieddiagnose On-Board-Diagnose (OBD) mit VCDS, Steuergeräte
Keine neuen Beiträge Frage zur Stellglieddiagnose Diesel Motorentechnik
Gehe zu:
Du kannst keine Beiträge in dieses Forum schreiben.
