Nach Säuberung MSW 1Z viele Fehler im Fehlerspeicher


Neues Thema beginnen Auf Beitrag antworten Weitergeben, Thema teilen Lesezeichen setzen Druckansicht Dieselschrauber - Übersicht » On-Board-Diagnose (OBD) mit VCDS, Steuergeräte
Autor Nachricht
HeikoS



KFZ-Schrauber seit: 13.02.2007
Beiträge: 6
Karma: +0 / -0   Danke, gefällt mir!
Wohnort: Leipzig

Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)

Beitrag13-02-2007, 20:16    Titel: Nach Säuberung MSW 1Z viele Fehler im Fehlerspeicher Antworten mit Zitat

Liebe Forumsmitglieder,

dies ist mein erster Beitrag, gleich mit einem sehr ausgefallenem Problem.
Zuerst einmal vielen Dank an Mitglieder, die zu einem solchen "Wissensschatz" beitragen!

Mein Problem:
Passat TDI 1Z mit Teillastruckeln.
Nach der Säuberung des MSW, die eigentlich gut lief, sind 5 Fehler im Fehlerspeicher, die vorher nicht da waren. icon_sad.gif
Weiterhin zeigt VAG-Com als Kühlmitteltemperatur -20,7 Grad (man beachte das Minus) an, dadurch wird selbt bei warmen Motor vorgeglüht.
Die Werte für den Regelschieberweg und die Einspritzmenge liegen im Toleranzbereich (1,4V/ 4,6mg/H).
Die Fehler im Speicher:
553 Luftmassenmesser Kurzschluss nach B+
539 Kraftstofftemperatur, kein Text
522 Kühlmitteltemperatur, Kein Text
777 Gaspedalsensor, unplausibles Signal
741 Bremspedalüberwachung, Kein Text

Motor läuft weicher als vorher und reagiert nicht immer sofort auf die Gaspedalstellung.
Ich habe nur das MSW gereingt, es kann doch eigentlich nicht sein, dass durch die Reinigung die ganzen Geber im Eimer sind?
Durch die Reinigung kann doch auch nicht das Steuergerät einen weg bekommen haben oder?

Ich hoffe, jemand hat eine Idee icon_cry.gif
Bis dahin, liebe Grüße
Heiko
Passat Variant TDI MKB 1Z 260 000 km
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
Bertil
Profi-Schrauber
Profi-Schrauber


KFZ-Schrauber seit: 15.04.2002
Beiträge: 5681
Karma: +102 / -0   Danke, gefällt mir!


Premium Support

Beitrag13-02-2007, 20:38    Titel: Re: Nach Säuberung MSW 1Z viele Fehler im Fehlerspeicher Antworten mit Zitat

HeikoS hat folgendes geschrieben:
....
Ich hoffe, jemand hat eine Idee
...


Ja, die Suchfunktion:

http://community.dieselschrauber.de/viewtopic.php?t=7073
Gruß Bertil

5E5 CZDA + R50 W10 + CD5 DTSB + 161 DX

*** Technische Anfragen per PN werden von mir nicht beantwortet! ***
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17349
Karma: +619 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag13-02-2007, 20:39    Titel: Nach Säuberung MSW 1Z viele Fehler im Fehlerspeicher Antworten mit Zitat

Hi,

mein Verdacht: 'Kraftstofftemperatur,...'
was falsch in der Pumpe zusammengebraten und damit das Steuergerät gekillt...
Klemme mal die beiden Pins für den Kraftstofftemperaturgeber in der Einspritzpumpe ab und gucke ob sich nun die Fehler löschen lassen. Wenn ja hast Du Glück gehabt und musst 'nur' noch rausfinden, was Du in der Pumpe falsch gemacht hast.
Ansonsten siehe Bertils Link.

Grüße, Rainer
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
HeikoS



KFZ-Schrauber seit: 13.02.2007
Beiträge: 6
Karma: +0 / -0   Danke, gefällt mir!
Wohnort: Leipzig

Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)

Beitrag13-02-2007, 22:34    Titel: Nach Säuberung MSW 1Z viele Fehler im Fehlerspeicher Antworten mit Zitat

Zuerst einmal Danke für die schnellen Antworten.

@BertilKFZ-Schrauber Profil anzeigen: Bertil
Sorry, bei den verschiedenen Fehlern hatte ich gar keine Ahnung, nach was ich überhaupt suchen sollte. Ich habe auch keinen Chip und keine Box drin.
Morgen werde ich mal einen Blick ins Steuergerät werfen, ob ich ich eine durchgebrannte Stelle entdecke.

@ Rainer K.
Ich habe daraufhin nochmal die Pumpe aufgemacht, da ich eine ähnliche Vermutung hatte. Die Pins habe ich genau in der Reihenfolge angelötet, wie sie aus dem Anschluss in das Pumpengehäuse reinkommen. Werden da etwa welche über kreutz angeschlossen?
Entsprechen die Kontakte 4 und 7 am Stecker den Kontakten für den Kraftstofftemperaturgeber?

Viele Grüße und noch einen schönen Abend.

Heiko
Passat Variant TDI MKB 1Z 260 000 km
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
Bertil
Profi-Schrauber
Profi-Schrauber


KFZ-Schrauber seit: 15.04.2002
Beiträge: 5681
Karma: +102 / -0   Danke, gefällt mir!


Premium Support

Beitrag13-02-2007, 23:22    Titel: Re: Nach Säuberung MSW 1Z viele Fehler im Fehlerspeicher Antworten mit Zitat

HeikoS hat folgendes geschrieben:
...
Sorry, bei den verschiedenen Fehlern hatte ich gar keine Ahnung, nach was ich überhaupt suchen sollte.

Nach den Fehlernummern ... icon_wink.gif
Die sind bei den angegebenen Link exact die gleichen wie bei dir (nur in Eglisch).
Zitat:

Ich habe auch keinen Chip und keine Box drin.

Völlig egal.
Ursache war bei den Defekten im Link war primär nicht die Box, sondern die Verkabelung. Wer die Verkabelung an der Pumpe zerlegt ohne die Batterie abzuklemmen zerlstört meist sein STG. Da qualmt die Masseleiterbahn im STG ab und die angegeben Fehler treten auf.
Die Geber sind ja nicht defekt, nur die Masse im STG fehlt.

Alle 3-4 Monate hab ich mal wieder so einen Fall. Diese Autos kann man meist günstig kaufen, da die "Fach"werkstätten diese Fehler nicht finden können (wollen?). Besonders häufig nach Pumpenwechseln kommen diese Probleme vor.
Gruß Bertil

5E5 CZDA + R50 W10 + CD5 DTSB + 161 DX

*** Technische Anfragen per PN werden von mir nicht beantwortet! ***
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
HeikoS



KFZ-Schrauber seit: 13.02.2007
Beiträge: 6
Karma: +0 / -0   Danke, gefällt mir!
Wohnort: Leipzig

Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)

Beitrag14-02-2007, 12:21    Titel: Re: Nach Säuberung MSW 1Z viele Fehler im Fehlerspeicher Antworten mit Zitat

icon_biggrin.gif Jubel, die Karre läuft dank Eurer Hilfe wieder!
Sehr nützlich war dabei das Bild von Dustman99, ohne das Bild hätte ich die Stelle nie gefunden. Bei mir war die Stelle nur leicht dunkel, kein Geruch.
Vielen Dank noch mal.
Bertil hat folgendes geschrieben:
...
Wer die Verkabelung an der Pumpe zerlegt ohne die Batterie abzuklemmen zerlstört meist sein STG.
Ich kann mir zwar immer noch nicht erklären, wobei ich die Leiterbahn durchgefeuert habe (vieleicht beim Justieren/ Kontrollieren des Regelweggebers icon_question.gif ), vieleicht sollte man in der Anleitung zum Zerlegen des MWS gezielt darauf hinweisen. Scheint ja öfters zu passieren und kann ein teuerer Spaß werden.

Grüße und Dank
Heiko
Passat Variant TDI MKB 1Z 260 000 km
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
Bertil
Profi-Schrauber
Profi-Schrauber


KFZ-Schrauber seit: 15.04.2002
Beiträge: 5681
Karma: +102 / -0   Danke, gefällt mir!


Premium Support

Beitrag14-02-2007, 13:17    Titel: Re: Nach Säuberung MSW 1Z viele Fehler im Fehlerspeicher Antworten mit Zitat

HeikoS hat folgendes geschrieben:
icon_biggrin.gif Jubel, die Karre läuft dank Eurer Hilfe wieder!

Prima!
Zitat:

Sehr nützlich war dabei das Bild von Dustman99

Bild??
Am alten Thread hängt aber keins dran. Hast du das Bild noch, dann stell es mal hier ein.
Gruß Bertil

5E5 CZDA + R50 W10 + CD5 DTSB + 161 DX

*** Technische Anfragen per PN werden von mir nicht beantwortet! ***
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
Held467
Blaumann
Blaumann


KFZ-Schrauber seit: 20.09.2006
Beiträge: 479
Karma: +5 / -0   Danke, gefällt mir!


Premium Support

Beitrag14-02-2007, 15:02    Titel: Nach Säuberung MSW 1Z viele Fehler im Fehlerspeicher Antworten mit Zitat

Hallo
hier der link zum Bild
http://www.free-webspace.biz/Dustman99/index.htm
Mfg. Dirk
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
HeikoS



KFZ-Schrauber seit: 13.02.2007
Beiträge: 6
Karma: +0 / -0   Danke, gefällt mir!
Wohnort: Leipzig

Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)

Beitrag14-02-2007, 18:00    Titel: Nach Säuberung MSW 1Z viele Fehler im Fehlerspeicher Antworten mit Zitat

Ja , genau dort habe ich auch das Bild gefunden.

Ein kleines Problem ist noch da:
Die Verbrauchsanzeige zeigt 99,9 Liter an, der Wert verändert sich auch nicht.
Alle übrigen Werte funktionieren.
Kein Fehler mehr im Speicher.

Grüße
Heiko
Passat Variant TDI MKB 1Z 260 000 km
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
Bertil
Profi-Schrauber
Profi-Schrauber


KFZ-Schrauber seit: 15.04.2002
Beiträge: 5681
Karma: +102 / -0   Danke, gefällt mir!


Premium Support

Beitrag15-02-2007, 9:57    Titel: Nach Säuberung MSW 1Z viele Fehler im Fehlerspeicher Antworten mit Zitat

HeikoS hat folgendes geschrieben:
...
Ein kleines Problem ist noch da:
Die Verbrauchsanzeige zeigt 99,9 Liter an, der Wert verändert sich auch nicht.
...


Das müsste ein Problem in der Verbindung zwischen MSTG und KI sein.
Soweit ich mich an die Schaltung im 1Z erinnere wurde das Verbrauchssignal per PWM Signal vom MSTG ans KI übergeben. Da musst du dann halt mal suchen.
Den Fehler hab ich noch nicht gehabt.
Gruß Bertil

5E5 CZDA + R50 W10 + CD5 DTSB + 161 DX

*** Technische Anfragen per PN werden von mir nicht beantwortet! ***
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
Kryptonite



KFZ-Schrauber seit: 09.11.2008
Beiträge: 4
Karma: +0 / -0   Danke, gefällt mir!


Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)

Beitrag09-11-2008, 12:40    Titel: Nach Säuberung MSW 1Z viele Fehler im Fehlerspeicher Antworten mit Zitat

kann hier vielleicht nochmal jemand das Bild hochladen?
Habe gerade das selbe Problem nur finde ich die Stelle nicht!
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17349
Karma: +619 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag09-11-2008, 12:45    Titel: Nach Säuberung MSW 1Z viele Fehler im Fehlerspeicher Antworten mit Zitat

http://community.dieselschrauber.de/viewforum.php?f=40
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
Kryptonite



KFZ-Schrauber seit: 09.11.2008
Beiträge: 4
Karma: +0 / -0   Danke, gefällt mir!


Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)

Beitrag09-11-2008, 14:02    Titel: Nach Säuberung MSW 1Z viele Fehler im Fehlerspeicher Antworten mit Zitat

kann leider kein Bild sehen! Suche das zum Nachlöten der Masseleiterbahn.
Oder kann mir wer die Stelle genau beschreiben an der ich nachlösten muss?
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
Bertil
Profi-Schrauber
Profi-Schrauber


KFZ-Schrauber seit: 15.04.2002
Beiträge: 5681
Karma: +102 / -0   Danke, gefällt mir!


Premium Support

Beitrag09-11-2008, 16:41    Titel: Nach Säuberung MSW 1Z viele Fehler im Fehlerspeicher Antworten mit Zitat

Kryptonite hat folgendes geschrieben:
kann hier vielleicht nochmal jemand das Bild hochladen?
Habe gerade das selbe Problem nur finde ich die Stelle nicht!

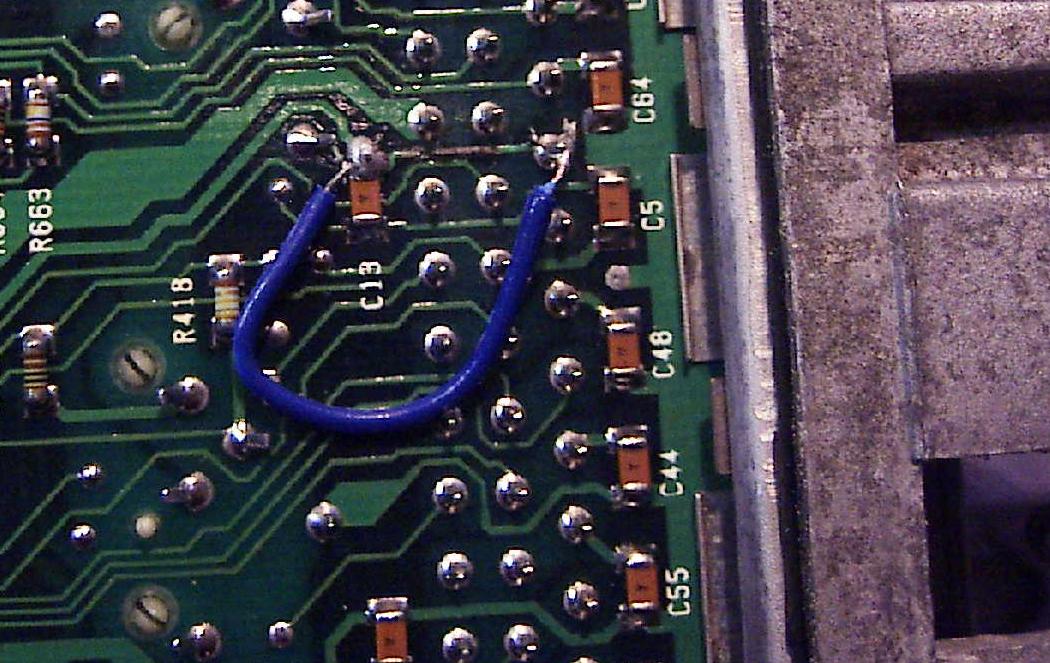

Bitteschön (von Unterseite aus betrachtet):



 Beschreibung:
 Nach Säuberung MSW 1Z viele Fehler im Fehlerspeicher
 Dateigröße:  136,04 KB
 Angeschaut:  2681 mal


Gruß Bertil

5E5 CZDA + R50 W10 + CD5 DTSB + 161 DX

*** Technische Anfragen per PN werden von mir nicht beantwortet! ***
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
Kryptonite



KFZ-Schrauber seit: 09.11.2008
Beiträge: 4
Karma: +0 / -0   Danke, gefällt mir!


Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)

Beitrag15-11-2008, 18:18    Titel: Nach Säuberung MSW 1Z viele Fehler im Fehlerspeicher Antworten mit Zitat

dankeschön icon_biggrin.gif
hat funktioniert
