29-12-2007, 23:47 Titel: Toter Luftraum beim Benziner |
|
|
Hi
wozu ist der zusaetzliche, aber tote Luftraum beim dem unteren Bild ?
Dort kann Luft in den zuaetzlichen Raum nur ueber die Verzweigung der Faltenbaelge ein- und ausstroemen. Aber was bringt der dann ?
Transparency, Teamwork
... there was another T.
I don't know what the fuck it was. |
|
Nach oben |
|
|
haithamina Schrauber
KFZ-Schrauber seit: 15.05.2006 Beiträge: 666 Karma: +27 / -3 Wohnort: 69221 Dossenheim
Premium Support
|
30-12-2007, 9:59 Titel: Toter Luftraum beim Benziner |
|
|
Hm, also eine Vermutung könnte das Twinportsystem sein, wo es einen Drall- und einen Füllungskanal gibt. Aber auch das System bräuchte so viel gefilterte Luft nicht, oder?
haithamina
3G5, 110 kW, DFGA, TGV, Variant HL 2018-
ex 3G5, 110 kW, CRLB, QFZ, Variant HL, 2015-2018, 108 Tkm
ex 3BG, 74 kW, DPF, AVB, EEN, Variant HL, 2003-2015, 271 Tkm |
|
Nach oben |
|
|
Bertil Profi-Schrauber
KFZ-Schrauber seit: 15.04.2002 Beiträge: 5681 Karma: +102 / -0
Premium Support
|
30-12-2007, 10:20 Titel: Re: Toter Luftraum beim Benziner |
|
|
dieselmartin hat folgendes geschrieben: | Hi
wozu ist der zusaetzliche, aber tote Luftraum beim dem unteren Bild ?
Dort kann Luft in den zuaetzlichen Raum nur ueber die Verzweigung der Faltenbaelge ein- und ausstroemen. Aber was bringt der dann ?
|
:tief kramen und meinen Apfelbeck suchen:
Im Prinzip passt man damit die Luftführung auf verschiedene Last- und Drehzahlsituationen an. Damit erweitert man den nutzbaren Drehmomentbereich.
Bei den Ansaugwegen gilt (ganz grob gesagt):
Lange Wege gut für niedrige Drehzahlen, kurze Wege gut für hohe Drehzahlen. Dummerweise gilt das aber auch genau umgekehrt:
Lange Wege schlecht für hohe Drehzahlen, kurze Wege schlecht für niedrige Drehzahlen.
Bei der Abgebildeten Luftführung handelt es sich um eine primitive Art "Schaltsaugrohr" oder schaltbare "Airbox".
Für genauere Erklärungen benötige ich hier leider etwas mehr Platz ... ich glaube das würde das Forum sprengen.
Gruß Bertil
5E5 CZDA + R50 W10 + CD5 DTSB + 161 DX
*** Technische Anfragen per PN werden von mir nicht beantwortet! *** |
|
Nach oben |
|
|
dieselmartin Profi-Schrauber
KFZ-Schrauber seit: 13.03.2003 Beiträge: 10182 Karma: +26 / -0 Wohnort: in der Werkstatt 2007 Volkswagen Passat Premium Support
|
30-12-2007, 12:45 Titel: Toter Luftraum beim Benziner |
|
|

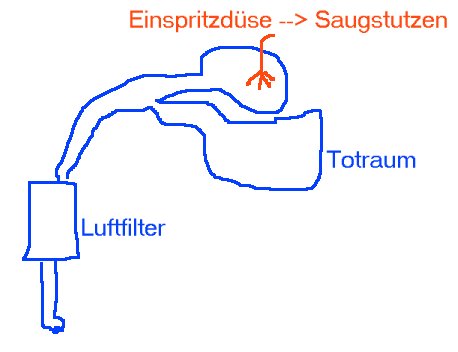

Naja, mich wundert. Dass das ein Totraum ist... Die Luft, die da reingeht, kommt nur durch den Eingang wieder raus
Die Luft kann nur ueber den Teil in die Zylinder, den es auf beiden Bildern gibt.
Mir bleibt als einzige Erklaerung, dass man moeglichst nah am Motor ein Reservevolumen fuer Lastwechel bereit halten will, dass dann nicht mehr den Luftfilter (== Widerstand) passieren muss.
Beschreibung: |
Toter Luftraum beim Benziner |
|
Dateigröße: |
18,89 KB |
Angeschaut: |
3673 mal |
|
Transparency, Teamwork
... there was another T.
I don't know what the fuck it was. |
|
Nach oben |
|
|
dieselmartin Profi-Schrauber
KFZ-Schrauber seit: 13.03.2003 Beiträge: 10182 Karma: +26 / -0 Wohnort: in der Werkstatt 2007 Volkswagen Passat Premium Support
|
30-12-2007, 12:54 Titel: Toter Luftraum beim Benziner |
|
|

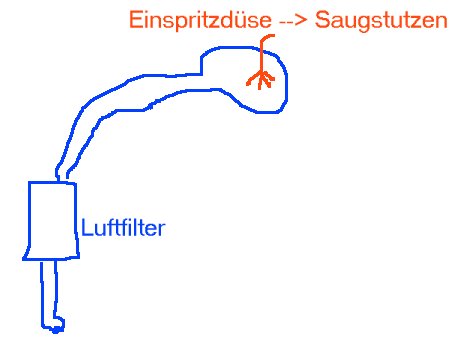

So siehts schematisch am kleineren 1.2i (das obere Bild) aus.
Beschreibung: |
Toter Luftraum beim Benziner |
|
Dateigröße: |
15,08 KB |
Angeschaut: |
3182 mal |
|
Transparency, Teamwork
... there was another T.
I don't know what the fuck it was. |
|
Nach oben |
|
|
majesty78 Gast
Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)
|
30-12-2007, 13:13 Titel: Toter Luftraum beim Benziner |
|
|
Vielleicht sowas wie ein Resonator um die Geräuschvorschriften zu erfüllen?
Sowas ähnliches hatte mein Nissan Micra auch, da war ein zweites, geschlossenes Rohr am Ansaugrohr abgezweigt. 100Prozentig konnte mir das niemand erklären, aber im Prinzip gab es zwei Theorien:
Also entweder zur Geräuschminderung oder um das Resonanzverhalten der schwingenden Gassäule zu beeinflussen. (Wohl eher zum Drosseln als zur Erhöhung der Leistung).
PS: 50ccm Zweitakt Mopeds haben oft so ein Resonanzrohr am Auspuffkrümmer um die Leistung und Drehfreude zu Drosseln.
Lg Alex
Zuletzt bearbeitet am 30-12-2007, 14:38, insgesamt 2-mal bearbeitet.
|
|
Nach oben |
|
|
Bertil Profi-Schrauber
KFZ-Schrauber seit: 15.04.2002 Beiträge: 5681 Karma: +102 / -0
Premium Support
|
30-12-2007, 13:55 Titel: Toter Luftraum beim Benziner |
|
|
dieselmartin hat folgendes geschrieben: | Naja, mich wundert. Dass das ein Totraum ist... Die Luft, die da reingeht, kommt nur durch den Eingang wieder raus
|
Das ist kein Totraum. Die Luftsäule vor der ESD verändert deutlich ihre Lage wenn dieser Raum dazugeschaltet wird.
Such mal in Google nach Resonanz- oder Schwingungsaufladung. Da müsste sich was finden lassen.
Ansonsten kann ich dir dazu nur das Buch "Wege zum Viertakt Hochleistungsmotor" von Ludwig Apfelbeck empfehlen (leider nur noch sehr schwer zu bekommen).
majesty78 hat folgendes geschrieben: | ...um das Resonanzverhalten der schwingenden Gassäule zu beeinflussen |
Genau dazu ist es da.
Gruß Bertil
5E5 CZDA + R50 W10 + CD5 DTSB + 161 DX
*** Technische Anfragen per PN werden von mir nicht beantwortet! *** |
|
Nach oben |
|
|
Jan6K
KFZ-Schrauber seit: 12.04.2002 Beiträge: 4876 Karma: +107 / -0 Wohnort: Hagen
Premium Support
|
30-12-2007, 14:31 Titel: Toter Luftraum beim Benziner |
|
|
Hi,
Zitat: |
Die Luftsäule vor der ESD verändert deutlich ihre Lage wenn dieser Raum dazugeschaltet wird.
|
Hat der von Martin untersuchte Motor denn eine Zuschaltmoeglichkeit an der Stelle? Dann waere es ja in der Tat ein Schaltsaugrohr, nur unterstelle ich mal, dass Martin ein Ventil o.ae. nicht unterschlagen haette in seiner Skizze.
Dann doch eher die statische Variante, die dann wiederum dem oben genannten Kompromiss genuegen muss:
Zitat: |
Bei den Ansaugwegen gilt (ganz grob gesagt):
Lange Wege gut für niedrige Drehzahlen, kurze Wege gut für hohe Drehzahlen. Dummerweise gilt das aber auch genau umgekehrt:
Lange Wege schlecht für hohe Drehzahlen, kurze Wege schlecht für niedrige Drehzahlen.
|
Viele Gruesse,
Jan
1Z5 CFHF / AHB H4D |
|
Nach oben |
|
|
germa Blaumann
KFZ-Schrauber seit: 14.12.2005 Beiträge: 95 Karma: +3 / -0
1993 Volkswagen Passat Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)
|
30-12-2007, 14:35 Titel: Toter Luftraum beim Benziner |
|
|
majesty78 hat folgendes geschrieben: | Vielleicht sowas wie ein Resonator um die Geräuschvorschriften zu erfüllen? |
Genau, dafür ist dieser Totraum (Resonanzraum) vorhanden.
Beim ersten Bild, wie schon geschrieben, handelt es sich um den 1,2i von Opel der gerade mal 45PS (im Corsa B) leistet. Bei den zweiten Bild würde ich sagen handelt es sich um einen 1,4i mit 60 PS oder einen 1,6i mit 75 PS. Vom Motoraufbau sind die sehr identisch, aber durch den unterschiedlichen Hubraum ist das Ansaug- und Auspuffgeräusch sehr verschieden und das wurde durch diesen Totraum (Resonazraum) den zulässigen Geräuschvorschriften angepasst.
Übrigen bei VW wurde so etwas auch benutzt, aber nicht mit einem Behälter über dem Motor, sondern mit einer Röhre neben den Luftfilterkasten (Golf 4 mit 1,6l 8 Ventilen mit 102 PS und 1,8l 20V Sauger mit 125 PS. Entspechende Skoda, Seat und Audi auch, mit Quermotor).
|
|
Nach oben |
|
|
Bertil Profi-Schrauber
KFZ-Schrauber seit: 15.04.2002 Beiträge: 5681 Karma: +102 / -0
Premium Support
|
30-12-2007, 14:45 Titel: Toter Luftraum beim Benziner |
|
|
germa hat folgendes geschrieben: | majesty78 hat folgendes geschrieben: | Vielleicht sowas wie ein Resonator um die Geräuschvorschriften zu erfüllen? |
Genau, dafür ist dieser Totraum (Resonanzraum) vorhanden.
... |
Bei Resonanz werden die Gräusche aber lauter!
Gruß Bertil
5E5 CZDA + R50 W10 + CD5 DTSB + 161 DX
*** Technische Anfragen per PN werden von mir nicht beantwortet! *** |
|
Nach oben |
|
|
dieselmartin Profi-Schrauber
KFZ-Schrauber seit: 13.03.2003 Beiträge: 10182 Karma: +26 / -0 Wohnort: in der Werkstatt 2007 Volkswagen Passat Premium Support
|
30-12-2007, 16:00 Titel: Toter Luftraum beim Benziner |
|
|
Ich hatte gestern diesen Kasten ab.
Es ist der von mir zur Zeit beschraubte Corsa B 1,4i (X14SZ mit 60 PS).
Da ist kein Ventil oder sonstiger Zugang ausser wie in der Skizze beschrieben - daher ja meine verwunderte Frage.
Ich hatte schon vor, den X14SZ mal mit dem Faltenbalg des X12SZ (EDIT: es muss ein C12.. sein, weil kein DIS-Modul) laufen zu lassen, und so den "Raum" stillzulegen.
Den Apfelbeck gibts im Web ...
Mein Buecherbudget ist mit "Dieselmotormgmt 4. Auflage" und "Autoeletronik 5. Auflage" fuer die naechtse Zeit erstmal genuegend geschroepft.
m;
Transparency, Teamwork
... there was another T.
I don't know what the fuck it was. |
|
Nach oben |
|
|
Bertil Profi-Schrauber
KFZ-Schrauber seit: 15.04.2002 Beiträge: 5681 Karma: +102 / -0
Premium Support
|
30-12-2007, 16:25 Titel: Toter Luftraum beim Benziner |
|
|
dieselmartin hat folgendes geschrieben: | ...
Da ist kein Ventil oder sonstiger Zugang ausser wie in der Skizze beschrieben - daher ja meine verwunderte Frage.
|
Muss auch nicht. Mit diesem Resonanzraum "stimmt" man den Ansaugbreich in andere Last- und Drehzahlbereiche ab.
Ganz wie eine Orgelpfeiffe oder eine Flöte.
http://www.neunertreff.de/wiki/index.php/Resonanzaufladung
http://www.motorenlexikon.de/?I=454
Je nach Länge, Durchmesser und Volumen der Resonanzkammer ist eine Verlagerung des maximalen Drehmomentes über der Motordrehzahl möglich. Eine Steigerung der spezifischen Arbeit ist in einem begrenzten Drehzahlbereich bis zu 10 % möglich, d.h. eine Drehmomentsteigerung über das gesamte Drehzahlband ist ohne weiteres nicht möglich.
http://motorlexikon.de/?I=8009&R=S
Gruß Bertil
5E5 CZDA + R50 W10 + CD5 DTSB + 161 DX
*** Technische Anfragen per PN werden von mir nicht beantwortet! *** |
|
Nach oben |
|
|
Jochen_145 Gast
Kostenloser Account, kein OBD Support (VCDS, KOBD2Check)
|
31-12-2007, 13:13 Titel: Toter Luftraum beim Benziner |
|
|
Vielleicht sowas wie ein Resonator um die Geräuschvorschriften zu erfüllen?
Genau, dafür ist dieser Totraum (Resonanzraum) vorhanden.
...
Bei Resonanz werden die Gräusche aber lauter!
Ein Helmholz-Resonator, wirkt doch aber destruktiv und frequenzabhängig.
Also in Relation zur Drehzahl.
So bin ich in niedrigen Drehzahlen leise, aber bei hohen Drehzahlen schön laut.
Alfa arbeitet bei den Twin-Spark Motoren mit diesem Ding. Lasse ich es weg, kingt der Motor nach Ferrari.
Porsche arbeitet AFAIK nach dem gleichen Prinzip undzsätzlich noch mit einem aktiven Auspuff
Gruss Jochen
|
|
Nach oben |
|
|
Holger247 Schrauber
KFZ-Schrauber seit: 05.11.2002 Beiträge: 259 Karma: +0 / -0 Wohnort: Böblingen
VCDS/Reparatur Support
|
07-01-2008, 14:43 Titel: Toter Luftraum beim Benziner |
|
|
Zitat: | Ein Helmholz-Resonator, wirkt doch aber destruktiv und frequenzabhängig.
Also in Relation zur Drehzahl. |
Naja der Trick mit dem Helmholtz-Resonator ist ja, daß man bei einigen Frequenzen konstruktive, bei anderen destruktive Interferenz hat. Man kann den halt durch sein Volumen entsprechend auf die Drehzahl abstimmen und dadurch die Schwingung der Gassäule beeinflussen.
In einigen Drehzahlbereichen dämpft es dann, in anderen verstärkt es. Dann hängt es halt stark von der gewünschten Charakteristik ab.
Wichtig ist dabei, daß es nicht nur akustische Auswirkungen hat, sondern auch auf Leistung bzw. Drehmomentverlauf des Motors.
--------------------------------------------
GIV - 98 - ALH
Touran 5T 2.0 TDI |
|
Nach oben |
|
|
