Beitrag09-11-2022, 21:18    Titel: DPF Fehler - 19226 - Partikelfilter Bank 1 P2002 Antworten mit Zitat

Hallo allerseits,

habe seit letzter Woche Fehlermeldung welche immer wieder auftaucht.
Kann mir jemand helfen die Fehlermeldung zu interpretieren.
DPF scheint noch in Ordnung zu sein , Regeneration findet wie schon immer alle 500Km. statt.
Gefahren wird ausschließlich Langstrecke 1000 Km. die Woche, davon 90% Autobahn.
Differenzdruck bei 80% last erscheint mir zu niedrig.
Liege ich richtig in der Annahme dass der Fehler möglicherweise auf defektes Differenzdrucksensor deutet ?

Audi A4 B8 2.0 TDI 110KW. Motor CSUA BJ 2015


Vielen Dank im Voraus.

Eigendiagnoseprotokoll Mittwoch,09,November,2022,19:07:10:60014
Fahrzeug-Ident.-Nr.: WAUZZZ8K6FA178809
KFZ-Kennzeichen:
Kilometerstand: 220524
Reparaturauftrag:

Steuergerät-Teilenummer: 04L 906 021 BS HW: 04L 907 309
Bauteil und/oder Version: R4 2,0L EDC H23 8465
Codierung: 12194012243401080000
Betriebsnummer: WSC 06325 000 00000 ASAM
Datensatz: EV_ECM20TDI01104L906021BS 002005 (AU48) VCID: 77AAE9A08F43E253FE6-8022
19226 - Partikelfilter Bank 1
P2002 00 [101] - Fehlfunktion
unbestätigt - geprüft seit letzter Löschung Umgebungsbedingungen:
Fehlerstatus: 00000001
Fehlerpriorität: 2
Fehlerhäufigkeit: 3
Kilometerstand: 220335 km


Datum: 2022.11.09
Zeit: 05:50:31
Motordrehzahl: 1777.50 /min
Normierter Lastwert: 83.5 %
Fahrzeuggeschwindigkeit: 98 km/h
Kühlmitteltemperatur: 66 °C
Ansauglufttemperatur: 58 °C
Umgebungsluftdruck: 990 mbar
Spannung Klemme 30: 14.580 V
Verlernzähler nach OBD: 40
Abgasmassenstrom der Niederdruck-AGR: berechnet: 3.044
Differenzdruckverhältnis: Niederdruck AGR: 39.4 kg/h
Abgasrückführung 2: Differenzdruckgeber 1 Bank 1: ad. Wert:73.8hPa
Abgasrückführung 2: Differenzdruckgeber 1 Bank 1: Rohwert: 73.3 hPa
Abgasklappensteller 1 Bank 1: Lagerückm. - Istwert: 88.07 %
Abgasrückführungsventil 2 Bank 1: Lagerückm. - Istwert: 97.27 %
Abgasrückführung 2: Differenzdruckgeber 1 Bank 1: dyn. Wert: 73.8 hPa[/u]
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden   Fahrzeuge des Benutzers ansehen
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17371
Karma: +625 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag11-11-2022, 12:39    Titel: DPF Fehler - 19226 - Partikelfilter Bank 1 P2002 Antworten mit Zitat

Kundendaten, Autoscan?
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
wetal



KFZ-Schrauber seit: 18.07.2021
Beiträge: 12
Karma: +7 / -0   Danke, gefällt mir!

2015 Audi A4 Avant Verbrauch
Premium Support

Beitrag11-11-2022, 17:28    Titel: DPF Fehler - 19226 - Partikelfilter Bank 1 P2002 Antworten mit Zitat

Hallo Reiner,

log. lade ich hiermit hoch.
Was ist mit Kunden Daten gemeint?
Kundennummer?
Reicht die Bestellnummer aus? (17216)



Werte motor aus.txt
 Beschreibung:
 Differenzdrucksensor werte bei ausgeschaltetem Motor.
Differenzdrucksensor werte bei ausgeschaltetem Motor.
Download
 Dateiname:  Werte motor aus.txt
 Dateigröße:  1,08 KB
 Heruntergeladen:  198 mal

Log-XX-XX1111-WAUZZZ8K6FA178809-219930km.txt
 Beschreibung:
 DPF Fehler - 19226 - Partikelfilter Bank 1 P2002
DPF Fehler - 19226 - Partikelfilter Bank 1 P2002
Download
 Dateiname:  Log-XX-XX1111-WAUZZZ8K6FA178809-219930km.txt
 Dateigröße:  14,65 KB
 Heruntergeladen:  254 mal


Zuletzt bearbeitet am 12-11-2022, 1:12, insgesamt 1-mal bearbeitet.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden   Fahrzeuge des Benutzers ansehen
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17371
Karma: +625 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag11-11-2022, 20:36    Titel: DPF Fehler - 19226 - Partikelfilter Bank 1 P2002 Antworten mit Zitat

Hallo,

wenn die Emailadresse gleich ist wie bei der Bestellung, wird automatisch als Kunde erkannt. Habe ich für Dich erledigt.

Ich würde mir zuerst die Messwerte für G450 (Drucksensor 1 für Abgas) und G505 (Differenzdrucksensor) ansehen und auf Plausibilität prüfen.

Für den Differenzdruck am DPF gibt es das Thema DPF Differenzdruck Normwerte, damit bekommt man schon ein Gefühl für die zu erwartenden Werte.
Wenn Zündung an und Motor aus, sollte der Differenzdruck etwa 0mbar sein.

Auch solltest Du die Schlauchanschlüsse und elektrischen Anschlüsse der Sensoren prüfen (Marderverbiss o.ä.).

Mit etwas Glück, hast Du schon die Ursache, defekter Sensor oder dessen Anschluss. Prüfe doch erstmal das.

Siehe auch: Differenzdrucksensor anlernen / anpassen (TDI/DPF)

Zum allgemeinen Verständnis: Google mal nach "ssp514 download" icon_wink.gif

Viele Grüsse, Rainer
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop


Zuletzt bearbeitet am 11-11-2022, 21:29, insgesamt 5-mal bearbeitet.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
wetal



KFZ-Schrauber seit: 18.07.2021
Beiträge: 12
Karma: +7 / -0   Danke, gefällt mir!

2015 Audi A4 Avant Verbrauch
Premium Support

dieselschrauber gefällt das.
Beitrag11-11-2022, 20:58    Titel: DPF Fehler - 19226 - Partikelfilter Bank 1 P2002 Antworten mit Zitat

Vielen Dank Reiner,

insbesondere für die Lektüre. icon_smile_thumb_up.gif
Mal sehen was sich finden lässt, melde mich zurück sobald ich was gefunden habe, oder fragen auftauchen.


Gruß Witalij.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden   Fahrzeuge des Benutzers ansehen
Herbert
Profi-Schrauber
Profi-Schrauber


KFZ-Schrauber seit: 22.06.2005
Beiträge: 4245
Karma: +1067 / -0   Danke, gefällt mir!


Premium Support

dieselschrauber gefällt das.
Beitrag11-11-2022, 21:39    Titel: DPF Fehler - 19226 - Partikelfilter Bank 1 P2002 Antworten mit Zitat

Moin Witalij,
ich hoffe, Deinen Namen richtig geschrieben zu haben. Die persönliche Anrede sollte bei unseren Unterhaltungen schon stimmen. Du schreibst Dir hier mit Rainer.... icon_idea.gif
hg
Herbert
Horch A4 8K CJCD
Golf 7 DDYA
(+ Audi 80 Avant B4 1Z 475Tkm - habe ich vom ersten bis zum letzten Tag gerne gefahren)
(+ Passat Variant 32B CY 400Tkm)
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17371
Karma: +625 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag11-11-2022, 21:58    Titel: DPF Fehler - 19226 - Partikelfilter Bank 1 P2002 Antworten mit Zitat

Ist mir gar nicht aufgefallen, passiert 😅
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
wetal



KFZ-Schrauber seit: 18.07.2021
Beiträge: 12
Karma: +7 / -0   Danke, gefällt mir!

2015 Audi A4 Avant Verbrauch
Premium Support

dieselschrauber gefällt das.
Beitrag12-11-2022, 0:56    Titel: DPF Fehler - 19226 - Partikelfilter Bank 1 P2002 Antworten mit Zitat

Herbert hat folgendes geschrieben:
Moin Witalij,
ich hoffe, Deinen Namen richtig geschrieben zu haben. Die persönliche Anrede sollte bei unseren Unterhaltungen schon stimmen. Du schreibst Dir hier mit Rainer.... icon_idea.gif
hg
Herbert


Hallo Herbert,
danke für den Hinweis, habe ehrlich gesagt etwas Zeit gebraucht um zu checken was du meinst, aber dann gesehen das ich mir selbst antworte. icon_surprised.gif
Na hoffentlich das ich zumindest für Unterhaltung gesorgt habe. icon_lol.gif

Gruß


Zuletzt bearbeitet am 12-11-2022, 1:22, insgesamt 1-mal bearbeitet.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden   Fahrzeuge des Benutzers ansehen
wetal



KFZ-Schrauber seit: 18.07.2021
Beiträge: 12
Karma: +7 / -0   Danke, gefällt mir!

2015 Audi A4 Avant Verbrauch
Premium Support

dieselschrauber gefällt das.
Beitrag14-11-2022, 18:23    Titel: Zwischenstand Antworten mit Zitat

Hallo miteinander,

wollte kurz mal berichten was die Lage ist.
Als ich am Sonntag mir die Sensoren anschauen wollte, fiel mir als erstes auf dass da schon vor mir rumgefummelt wurde. Einer von den Sensoren wurde schon mal getauscht und Schlauchschellen wurden dabei weggelassen.
Also habe ich erstmal die Sensoren untereinander getauscht und siehe da, keine Fehlermeldung mehr zu sehen. Scheinbar verträgt Steuergerät bei dem G450 Sensor größere Werteabweichungen als bei dem G505.
Morgen wird neuer Sensor eingebaut und dann ist hoffentlich erstmal ruhe im Karton.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden   Fahrzeuge des Benutzers ansehen
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17371
Karma: +625 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


wetal gefällt das.
Beitrag14-11-2022, 22:04    Titel: DPF Fehler - 19226 - Partikelfilter Bank 1 P2002 Antworten mit Zitat

icon_biggrin.gif Danke für die Rückmeldung!
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
wetal



KFZ-Schrauber seit: 18.07.2021
Beiträge: 12
Karma: +7 / -0   Danke, gefällt mir!

2015 Audi A4 Avant Verbrauch
Premium Support

Beitrag27-11-2022, 22:50    Titel: DPF Fehler - 19226 - Partikelfilter Bank 1 P2002 Antworten mit Zitat

Hallo zusammen,

leider hat es sich doch nicht erledigt icon_evil.gif, wäre ja auch zu einfach.
Nun habe ich kurzes log gemacht und folgendes festgestellt, Lagerückmeldung vom Abgasrückfuhungsventil macht für meinen Verständnis unplausible Ausschläge in Verhältnis zur Sollwerten.
Leider habe ich weder Vergleichswerte noch Erfahrungswerte um es richtig zu beurteilen, kann sich jemand eventuell den log anschauen ob dieses verhalten normal sei.

MfG Witalij



Log-1111-WAUZZZ8K6FA178809-222950km.txt
 Beschreibung:
 DPF Fehler - 19226 - Partikelfilter Bank 1 P2002
DPF Fehler - 19226 - Partikelfilter Bank 1 P2002
Download
 Dateiname:  Log-1111-WAUZZZ8K6FA178809-222950km.txt
 Dateigröße:  14,49 KB
 Heruntergeladen:  95 mal

LOG-01-IDE03383_&10.CSV
 Beschreibung:
 DPF Fehler - 19226 - Partikelfilter Bank 1 P2002
DPF Fehler - 19226 - Partikelfilter Bank 1 P2002
Download
 Dateiname:  LOG-01-IDE03383_&10.CSV
 Dateigröße:  53,84 KB
 Heruntergeladen:  81 mal
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden   Fahrzeuge des Benutzers ansehen
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17371
Karma: +625 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag28-11-2022, 21:02    Titel: DPF Fehler - 19226 - Partikelfilter Bank 1 P2002 Antworten mit Zitat

Hallo,

die Lagerückmeldung passt manchmal, manchmal gar nicht. Ich tippe auf Defekt oder Wackelkontakt. Marderverbiss oder Kurzschluss der Sensorbetriebsspannung ganz wo anders?

Viele Grüsse, Rainer
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS-Shop
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
wetal



KFZ-Schrauber seit: 18.07.2021
Beiträge: 12
Karma: +7 / -0   Danke, gefällt mir!

2015 Audi A4 Avant Verbrauch
Premium Support

Beitrag28-11-2022, 22:29    Titel: DPF Fehler - 19226 - Partikelfilter Bank 1 P2002 Antworten mit Zitat

dieselschrauber hat folgendes geschrieben:
Hallo,

die Lagerückmeldung passt manchmal, manchmal gar nicht. Ich tippe auf Defekt oder Wackelkontakt. Marderverbiss oder Kurzschluss der Sensorbetriebsspannung ganz wo anders?

Viele Grüsse, Rainer


Danke,

mal sehen ob sich was finden lässt, Wackelkontakt kann ja einen alle Nerven rauben bevor man es gefunden hat.
Ist zufällig bekannt wie Lagemeldung realisiert ist? Potentiometer?


Zuletzt bearbeitet am 28-11-2022, 22:40, insgesamt 1-mal bearbeitet.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden   Fahrzeuge des Benutzers ansehen
wetal



KFZ-Schrauber seit: 18.07.2021
Beiträge: 12
Karma: +7 / -0   Danke, gefällt mir!

2015 Audi A4 Avant Verbrauch
Premium Support

E30_V8 gefällt das.
Beitrag05-04-2023, 21:18    Titel: Problem gelöst Antworten mit Zitat

Hallo zusammen,

nach langer suche wurde der Übeltäter doch noch gefunden und Fehler beseitig. Arbeitsaufwand ist enorm ca. 25-30 Stunden( Inklusive Zahnriemen).

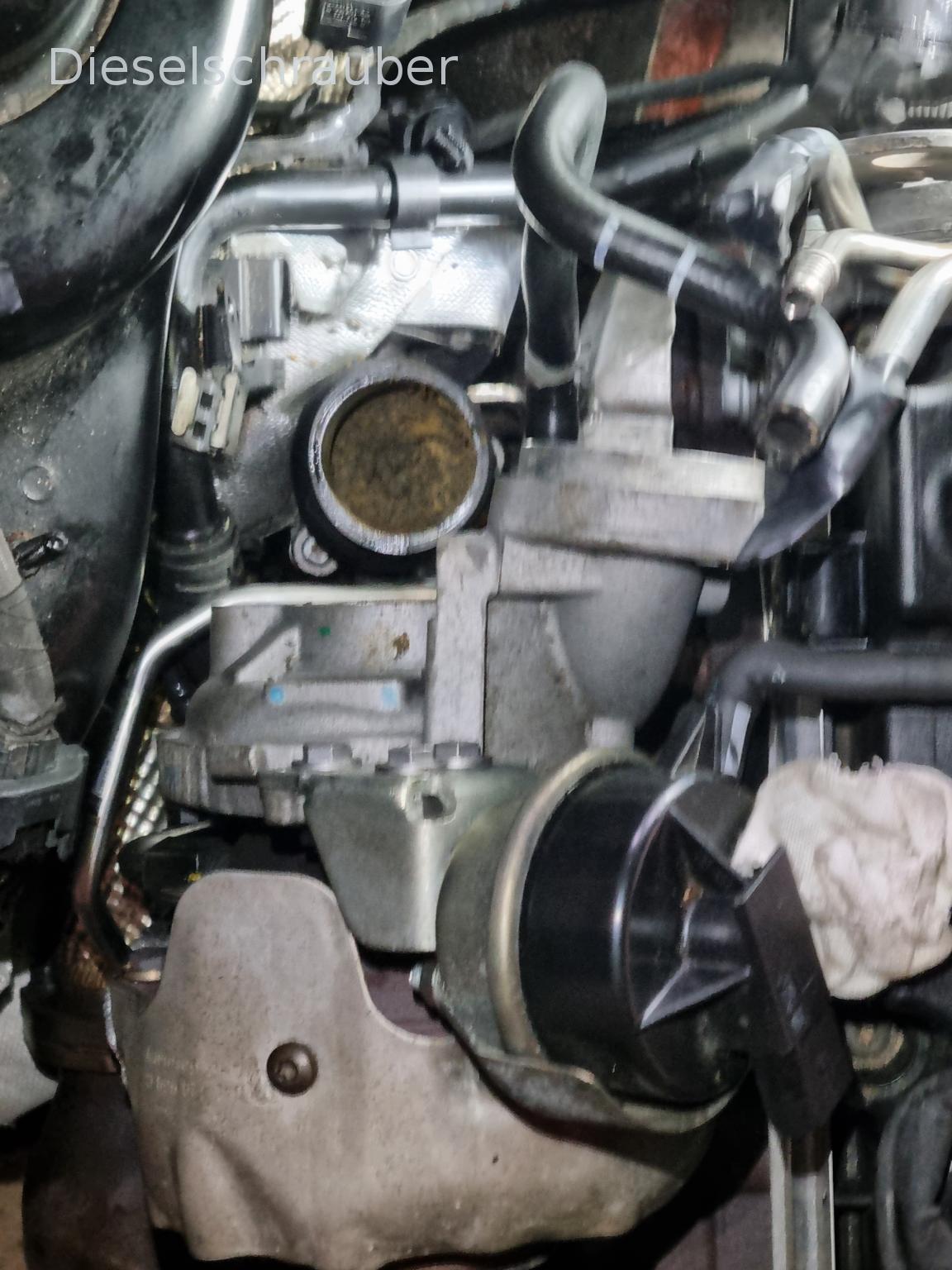

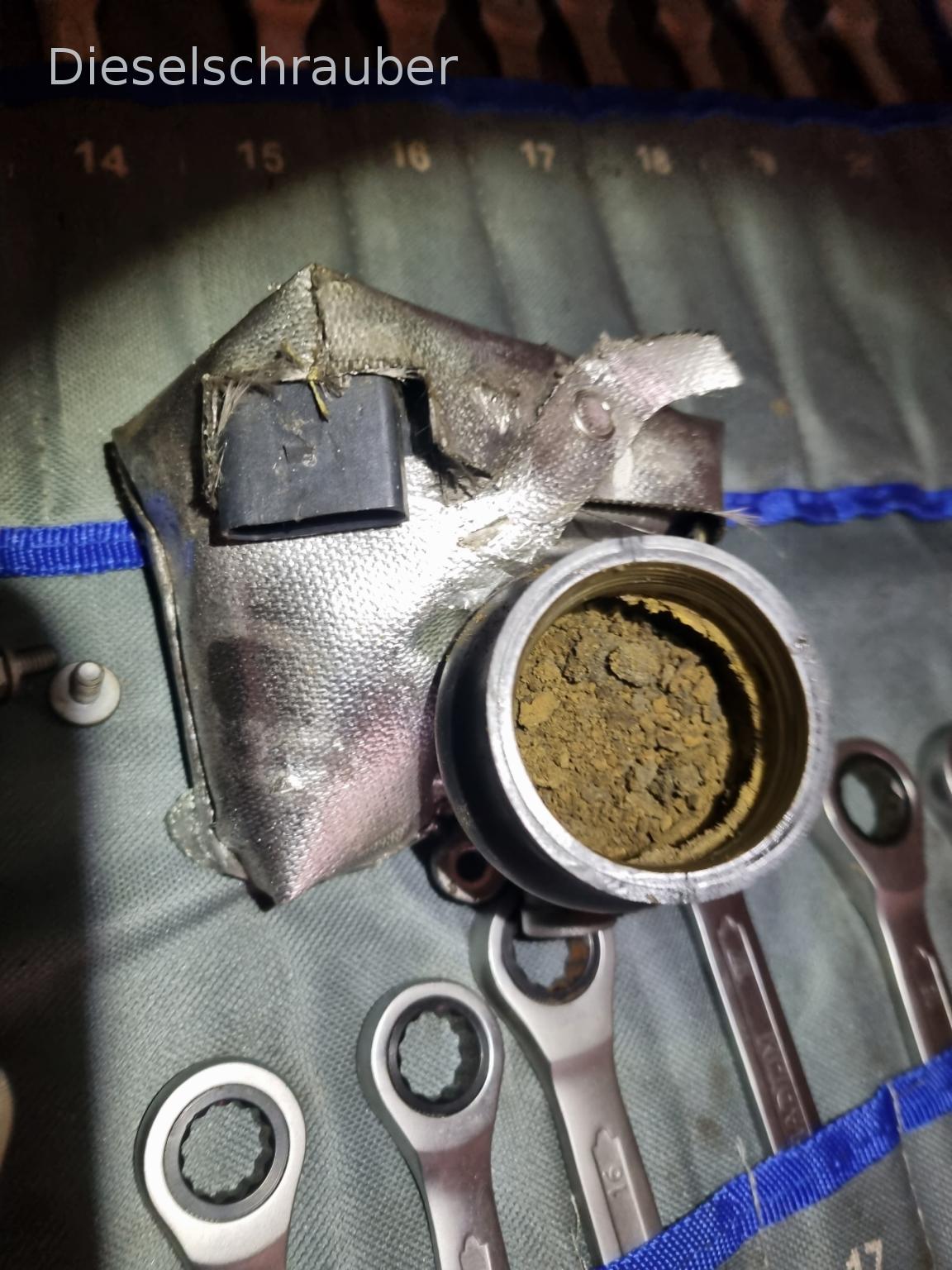

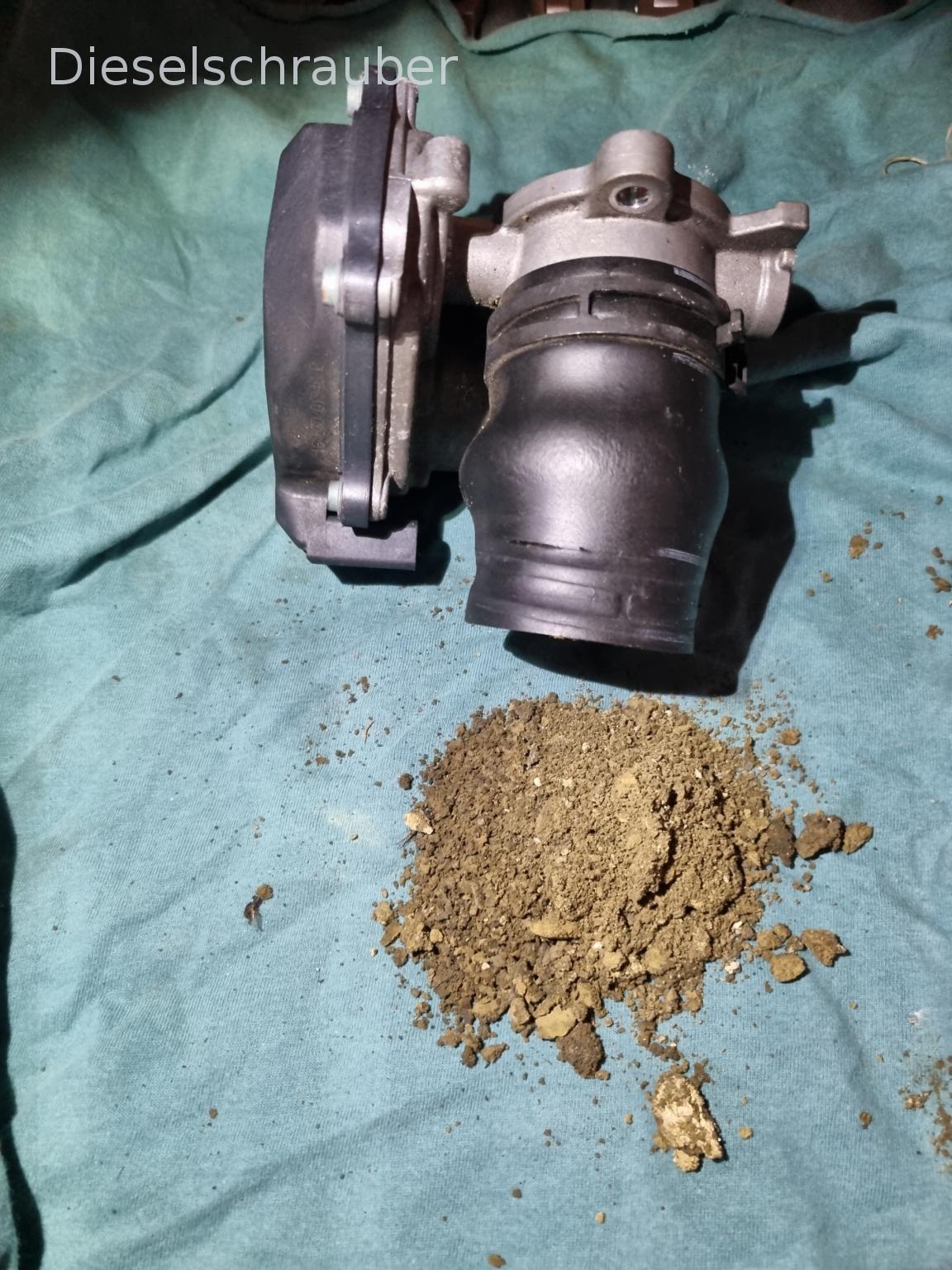

Anstatt Fehler zu beschreiben lade ich einfach Bilder hoch, denn die sagen bekanntlich mehr als tausend Worte.



 Beschreibung:
 DPF Fehler - 19226 - Partikelfilter Bank 1 P2002
 Dateigröße:  3,79 MB
 Angeschaut:  1886 mal



 Beschreibung:
 DPF Fehler - 19226 - Partikelfilter Bank 1 P2002
 Dateigröße:  2,8 MB
 Angeschaut:  1765 mal



 Beschreibung:
 DPF Fehler - 19226 - Partikelfilter Bank 1 P2002
 Dateigröße:  3 MB
 Angeschaut:  2375 mal



 Beschreibung:
 DPF Fehler - 19226 - Partikelfilter Bank 1 P2002
 Dateigröße:  1,98 MB
 Angeschaut:  4202 mal



 Beschreibung:
 DPF Fehler - 19226 - Partikelfilter Bank 1 P2002
 Dateigröße:  3,28 MB
 Angeschaut:  1471 mal




Zuletzt bearbeitet am 05-04-2023, 21:22, insgesamt 1-mal bearbeitet.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden   Fahrzeuge des Benutzers ansehen
E30_V8
Profi-Schrauber
Profi-Schrauber


KFZ-Schrauber seit: 15.06.2022
Beiträge: 95
Karma: +111 / -0   Danke, gefällt mir!
Wohnort: ...aus dem Herzen der Natur!
2005 Skoda Fabia Verbrauch
Premium Support

Beitrag05-04-2023, 22:11    Titel: DPF Fehler - 19226 - Partikelfilter Bank 1 P2002 Antworten mit Zitat

Servus,

Rückmeldungen sind immer erwünscht! Wenn das Problem dann auch noch gelöst werden konnte, um so besser icon_smile_thumb_up.gif
Dann kann der interessierte Leser erfahren, welche Maßnahmen zum Ziel geführt haben.


Gruß Richard
Fabia 1 RS (ASZ), 7x17 "Spider"-Felgen, S1-RLG, H&R-Stabikit
Fabia 1 1,9 Tdi (ATD), 7,5 + 9x16 Borbet E, P-Box
Polo V 1,6 Tdi (CAY)
BMW E30 V8, E30 Pick Up, E30 Cabrio
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden   Fahrzeuge des Benutzers ansehen
Herbert
Profi-Schrauber
Profi-Schrauber


KFZ-Schrauber seit: 22.06.2005
Beiträge: 4245
Karma: +1067 / -0   Danke, gefällt mir!


Premium Support

Beitrag06-04-2023, 16:04    Titel: DPF Fehler - 19226 - Partikelfilter Bank 1 P2002 Antworten mit Zitat

Moin,
jetzt hätte mich aber doch interessiert, was das für ein Schmodder ist. ?
hg
Herbert
Horch A4 8K CJCD
Golf 7 DDYA
(+ Audi 80 Avant B4 1Z 475Tkm - habe ich vom ersten bis zum letzten Tag gerne gefahren)
(+ Passat Variant 32B CY 400Tkm)
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
Neues Thema beginnen Auf Beitrag antworten Weitergeben, Thema teilen Lesezeichen setzen Druckansicht Dieselschrauber - Übersicht » Diesel Motorentechnik
Gehe zu Seite: 1, 2  Weiter
Ähnliche Fachartikel und Themen
Thema Community Bereich
Keine neuen Beiträge Seat Ibiza 6L Fehler 16415 - Bank 1 Sonde 1; Heizstromkreis Fehler und Dokumentation (Audi, VW, Seat/Cupra, Skoda)
Keine neuen Beiträge Fehlercode 15733 - NOx Katalysator Bank 1 Fehler und Dokumentation (Audi, VW, Seat/Cupra, Skoda)
Keine neuen Beiträge P0420 - Katalysatorsystem Bank 1, Wirkung zu gering Fehler und Dokumentation (Audi, VW, Seat/Cupra, Skoda)
Keine neuen Beiträge 3.0 TDI CCWA - P2002 DPF Fehler Diesel Motorentechnik
Keine neuen Beiträge AUDI A6 Avant (4F5, C6) 2.7 TDI Fehler P2002 Diesel Motorentechnik
Keine neuen Beiträge A4 B8 2.0 TDI CNHA Fehler P2002, sporadisch und hartnäckig Diesel Motorentechnik
Keine neuen Beiträge Fehler 16804 - Katalysatorsystem; Bank 1: Wirkung zu gering On-Board-Diagnose (OBD) mit VCDS, Steuergeräte
Gehe zu:
Du kannst keine Beiträge in dieses Forum schreiben.
