1Z stottert


Neues Thema beginnen Auf Beitrag antworten Weitergeben, Thema teilen Lesezeichen setzen Druckansicht Dieselschrauber - Übersicht » Diesel Motorentechnik
Autor Nachricht
Ronja_T3_1Z



KFZ-Schrauber seit: 30.05.2024
Beiträge: 7
Karma: +1 / -0   Danke, gefällt mir!


Premium Support

Beitrag31-05-2024, 12:34    Titel: 1Z stottert Antworten mit Zitat

Hallo,

ich bin Daniel und lebe ländlich mit meiner Familie auf einem kleinen Bauernhof. Hier habe ich viel Platz zum Spielen und mich entsprechend auch immer an meinen Fahrzeugen ausgetobt. Dies sind alles ältere Autos aus dem VAG Regal.

Nun kam es dazu, das ein T3 schöner T3 mit einem 1Z Motorumbau bei uns eingezogen ist. Ich habe ihn angemeldet, individualisiere ihn Stück für Stück und mache mich nun langsam mit der modernen Technik und den ersten Problemen vertraut Mein bis dato modernster Diesel ist mit Turbo der JX.

Also Mechanisch und elektrisch bin ich versiert aber elektronisch steh ich total auf dem Schlauch,bin aber durchaus gewillt mich hier zu bilden. Bei der Rückfahrt von der letzten Reise fing der Motor an in den Notlauf zu gehen. Ab und zu hat er sich wieder erholt und lief gut. Ein Neustart hat nichts gebracht. Da er aber rund lief, Öl, Wasser und Temperatur OK waren, es Nacht war und geregnet hat, bin ich die Letzten 150Km mit diesem Fehler nach Hause gefahren. Hier stotterte er dann sehr beim Anhalten. Seit dem springt er nur noch widerwillig kurz mit einer Wolke an, dreht dann sauber und rund einmal kurz hoch und geht sofort wieder aus.

Also war mir klar, jetzt muss ich mich wohl mit dem Motor auseinandersetzen. Also habe ich mir ein VCDS Diagnosedongel im blauen Köfferchen zugelegt und die Software heruntergeladen. Das funtioniert wohl auch soweit. Der Selbsttest erkennt den Dongle und erkennt, dass das Auto nicht angeschlossen ist. Leider bleibt das auch beim Anschließen dabei. Also das Steuergerät wird nicht erkannt.
Nun habe ich so alles geprüft, Falschluft und so aber was seitens der Elektronik zu prüfen ist, ob das Steuergerät überhaupt arbeitet, weiß ich nicht.
Ach so, es war ein offener Luftfilter verbaut, welchen ich durch ein geschlossenes System an das Originale T3 System angepasst ausgetauscht habe. So ist er aber auch problemlos über 500km gefahren. Also über Hilfe würde ich mich sehr freuen, auch wenn es hier und da etwas tölpelhaft wirkt.

Ich bin ein sehr analoger Mensch. Achso, Steuerzeiten konnte und habe ich natürlich überprüft.

Besten Gruß Daniel
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17404
Karma: +644 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Turbinchen gefällt das.
Beitrag31-05-2024, 12:49    Titel: 1Z stottert Antworten mit Zitat

Hallo Daniel,

willkommen! Deine dringendsten Sachen sind:
- Zahnriemenritzel an der Kurbelwelle vom 1Z prüfen, ob es wirklich fest ist. Dies ist ein bekannter Schwachpunkt, der viele 1Z auf dem Gewissen hat. Falls es nicht fest ist, hast Du spontan einen Motortotalschaden. Also dies wirklich ernst nehmen und sorgfältig prüfen. Einfach nur Steuerzeiten checken reicht nicht. Das Gemeine ist, zufällig können die ja in etwa stimmen, das Ritzel ist trotzdem nicht fest.
"Eiert" das Zahnriemenritzel bereits optisch, Motor gar nicht mehr starten.
- Diagnose vom Motorsteuergerät. Dieses sagt Dir schon, was es für Befindlichkeitsstörungen hat.
Zitat:

Leider bleibt das auch beim Anschließen dabei. Also das Steuergerät wird nicht erkannt.

Also ist bereits eine Diagnosebuchse (2x2 oder 16-Pin OBD) verbaut? Welche Ausführung? Pins in der 16-poligen rutschen gerne mal nach hinten und haben dann keinen Kontakt.
Egal wie, bitte Screenshot vom VCDS Schnittstellentest posten, bei Zündung an wird die K-Line vom Motorsteuergerät gegen +12V gezogen.
https://www.obd.wiki/k-line

Den 1Z gab es in diversen Ausführungen mit unterschiedlichen Generationen Einspritzsystem. VAG-Teilenummer auf dem Motorsteuergerät bzw. dessen Bosch-Nummer ist hilfreich, weil Du damit im Web suchen und vermutlich das Spenderfahrzeug bestimmen kannst.

Die 16-polige OBD-Buchse, wenn nicht vorhanden, kannst Du im Web bestellen, entsprechend pinnen und an geeigneter Stelle verbauen.
Würde ich immer nehmen, 2x2 mit Adapter hat zusätzliche Fehlerquellen.

Viele Grüsse, Rainer
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS Shop
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
Ronja_T3_1Z



KFZ-Schrauber seit: 30.05.2024
Beiträge: 7
Karma: +1 / -0   Danke, gefällt mir!


Premium Support

Beitrag31-05-2024, 13:52    Titel: 1Z stottert Antworten mit Zitat

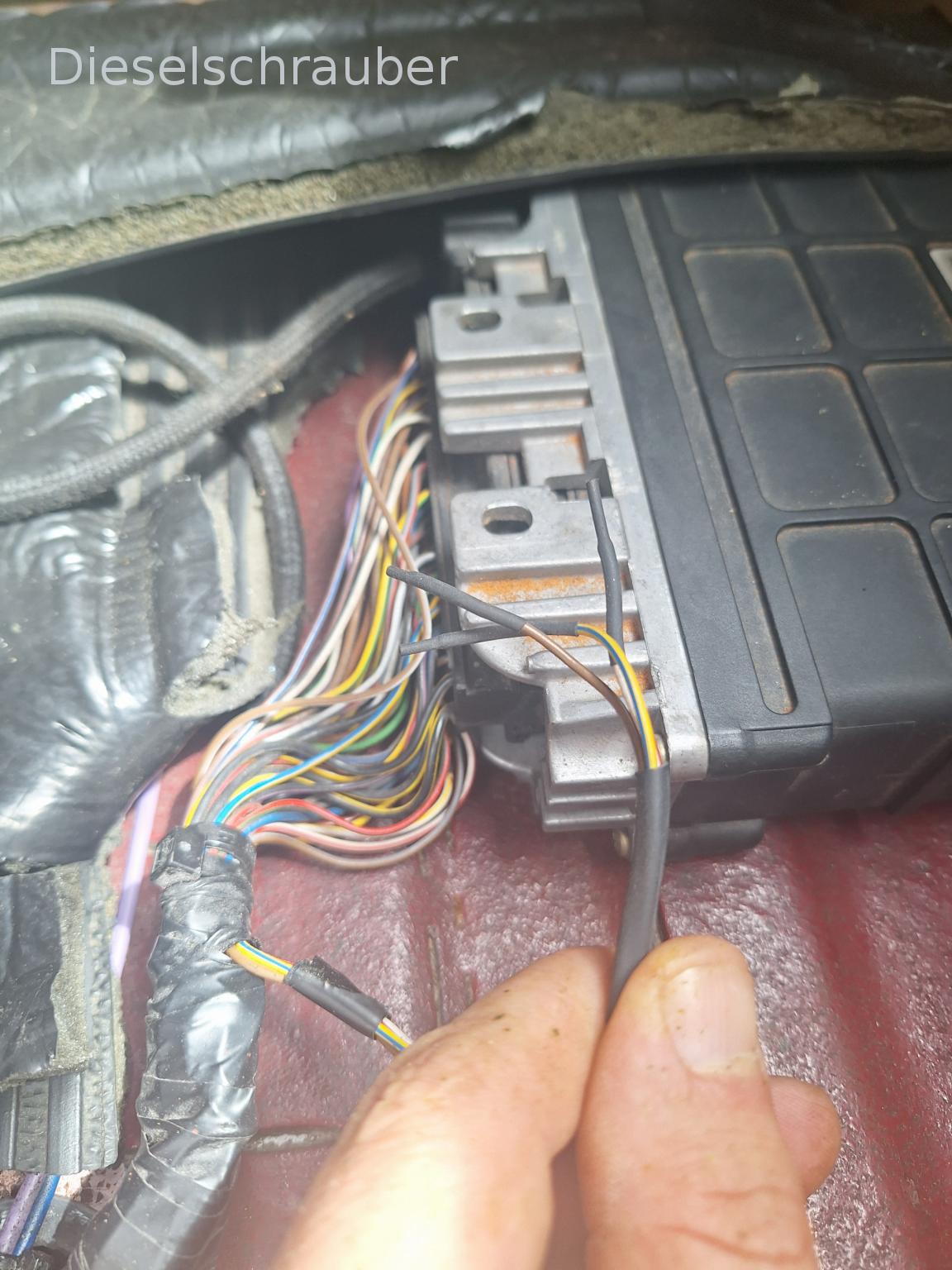

Hallo, das Kurbelwellenrad hab ich auf Festigkeit geprüft.
Das mit den Bildern hochladen klappt noch nicht so richtig.
Besten Dank und Gruß

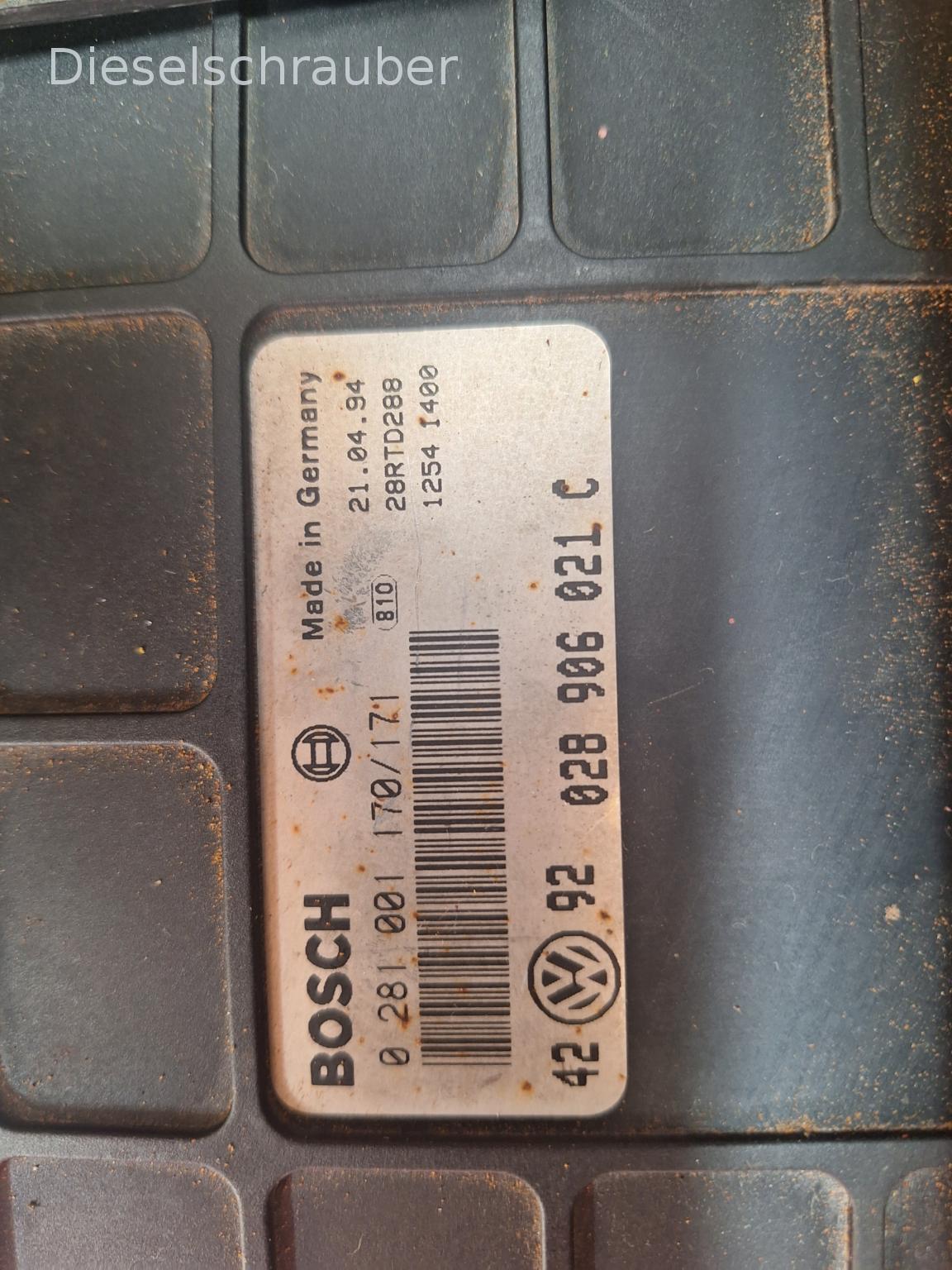

 Beschreibung:
 1Z stottert
 Dateigröße:  5,4 MB
 Angeschaut:  65 mal


Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
Ronja_T3_1Z



KFZ-Schrauber seit: 30.05.2024
Beiträge: 7
Karma: +1 / -0   Danke, gefällt mir!


Premium Support

Beitrag31-05-2024, 13:59    Titel: 1Z stottert Antworten mit Zitat

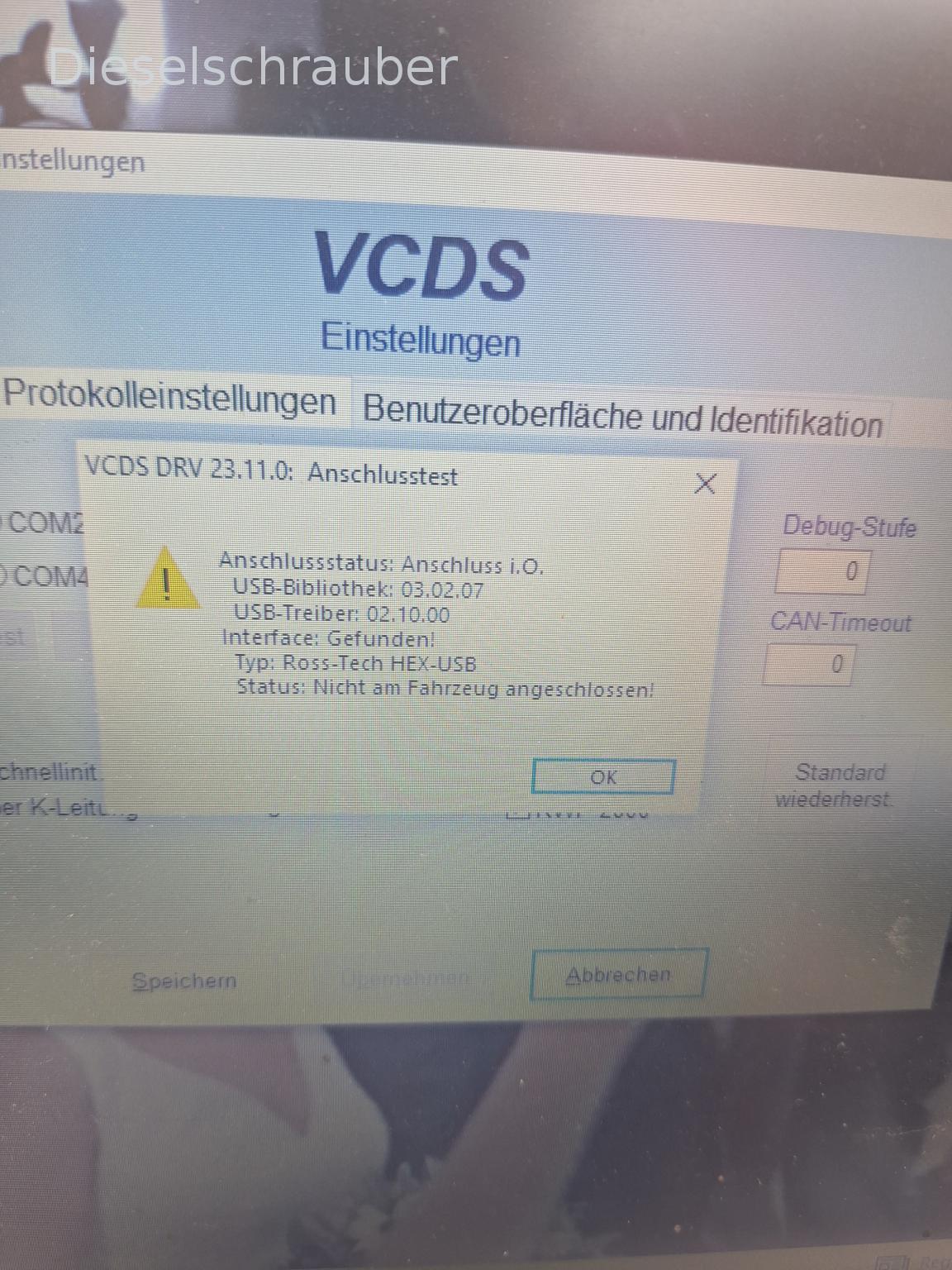

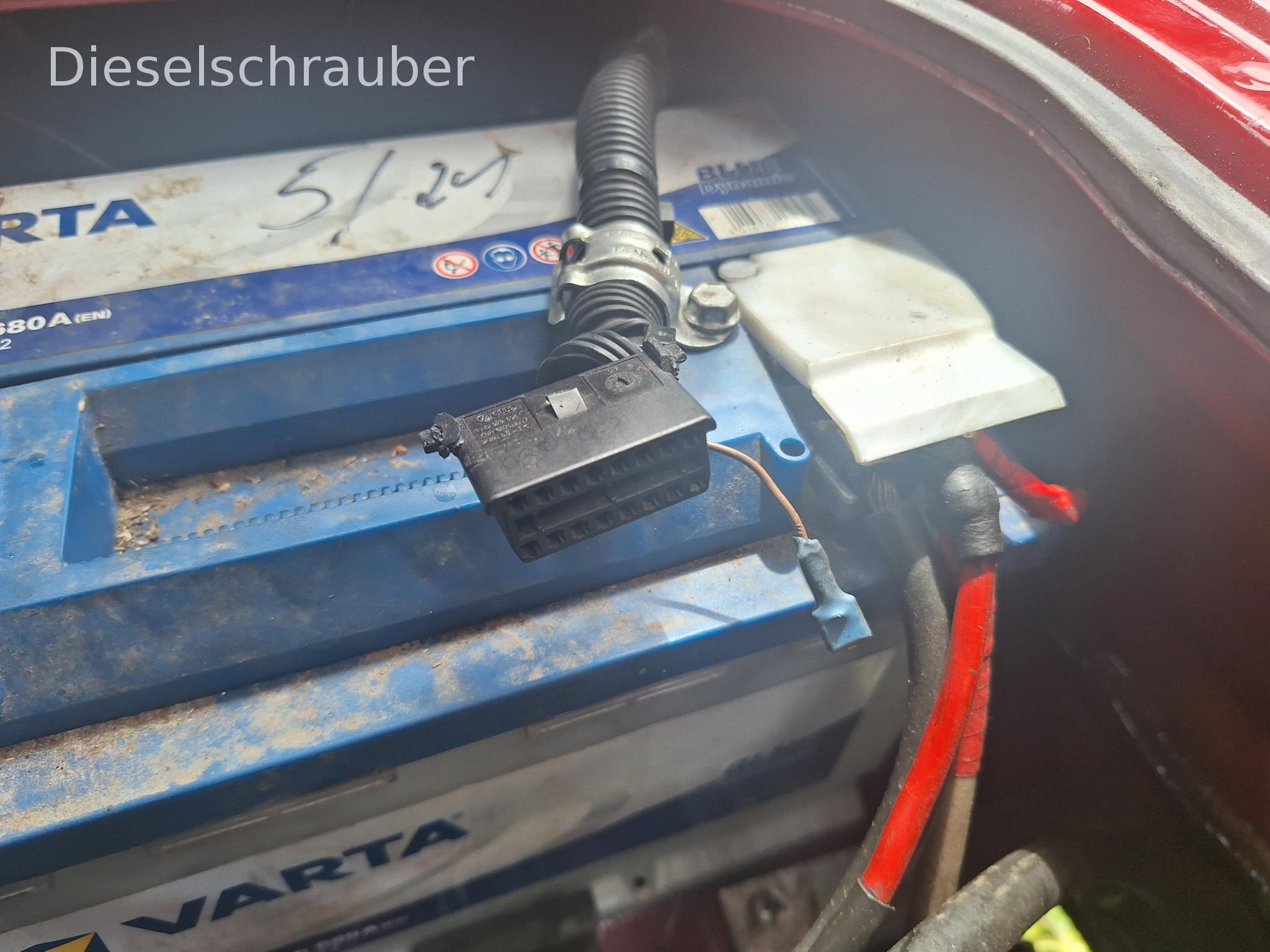

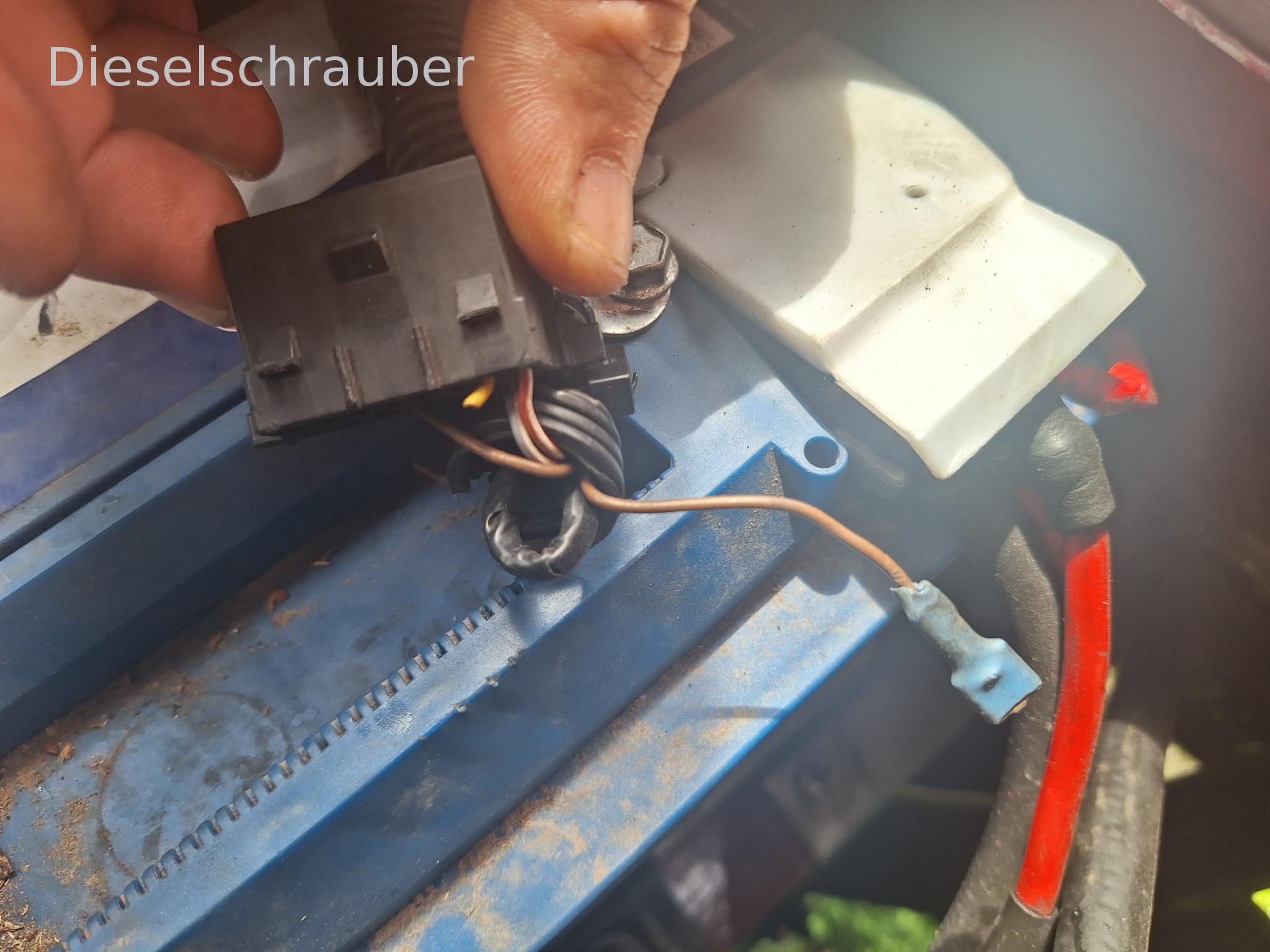

Oh, eins hat ja doch geklappt.

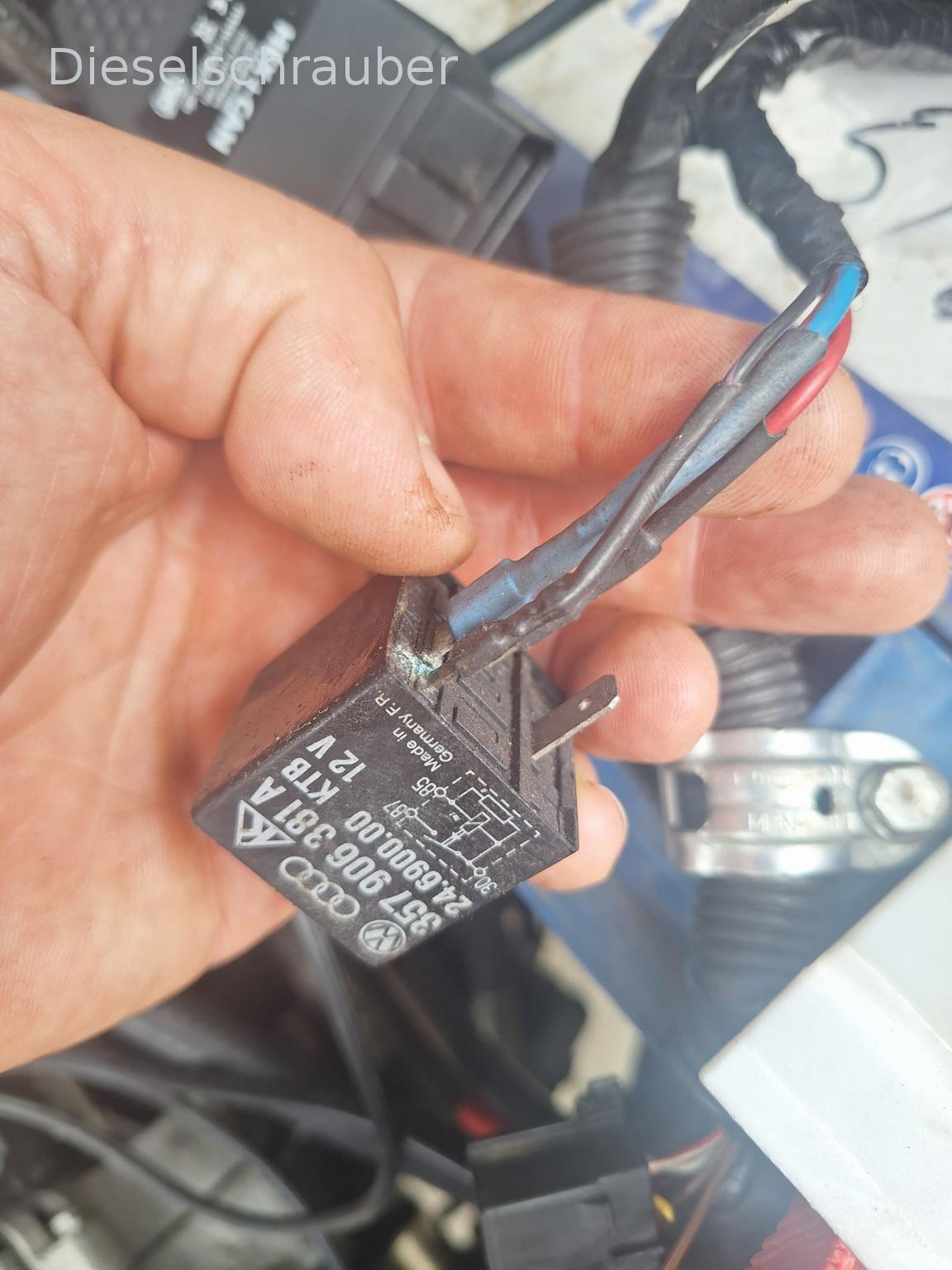

 Beschreibung:
 1Z stottert
 Dateigröße:  4,21 MB
 Angeschaut:  63 mal

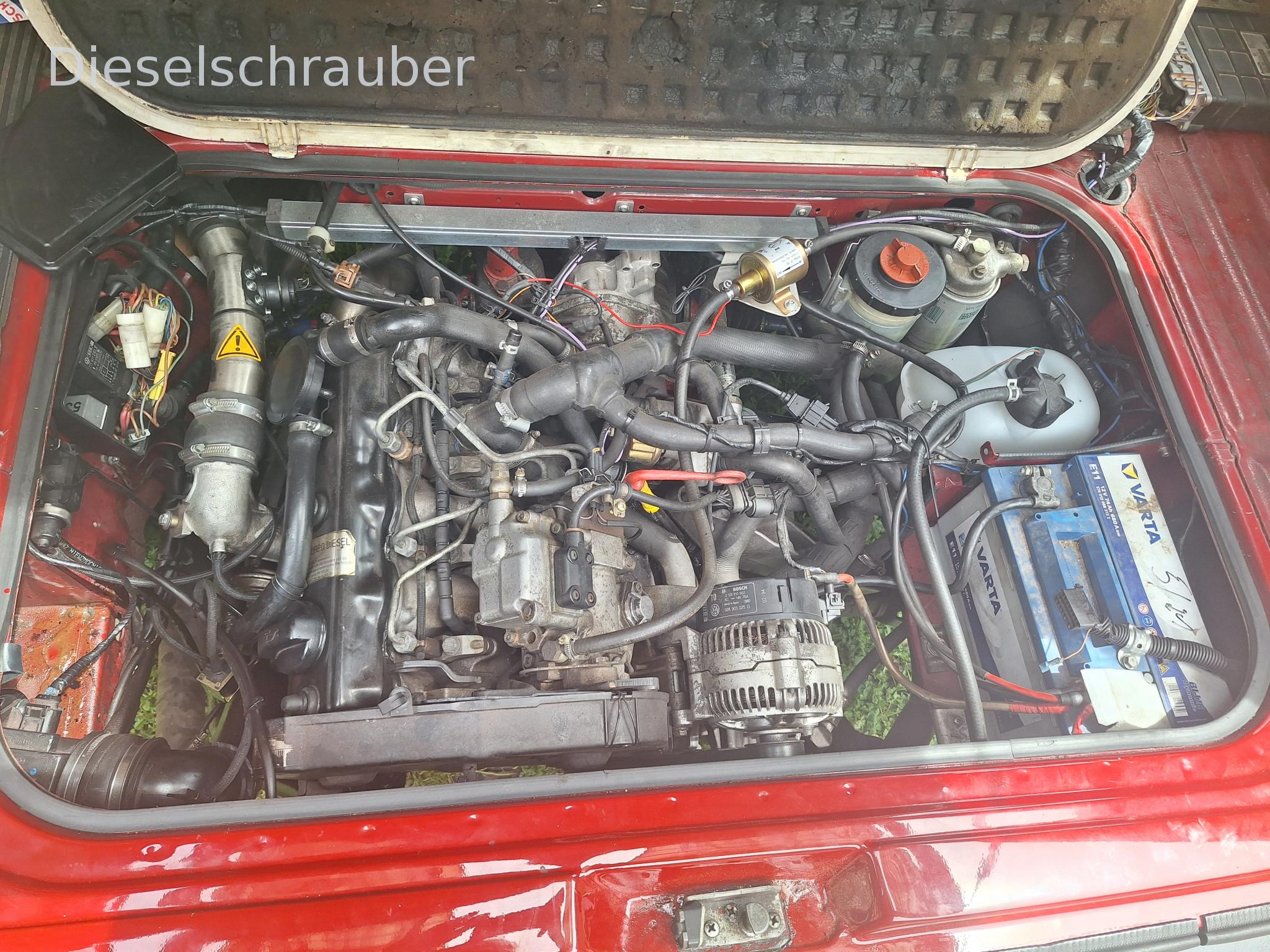

 Beschreibung:
 1Z stottert
 Dateigröße:  3,93 MB
 Angeschaut:  78 mal



 Beschreibung:
 1Z stottert
 Dateigröße:  3,84 MB
 Angeschaut:  63 mal


Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
Herbert
Profi-Schrauber
Profi-Schrauber


KFZ-Schrauber seit: 22.06.2005
Beiträge: 4243
Karma: +1088 / -0   Danke, gefällt mir!


Premium Support

dieselschrauber gefällt das.
Beitrag31-05-2024, 14:02    Titel: 1Z stottert Antworten mit Zitat

Moin,
T3 mit 1Z Motorumbau - welche Motorisierung war das war denn vorher? Baujahr? Und wurde die Verbindung MSG zu 2X2 neu verkabelt?
hg
Herbert
Horch A4 8K CJCD
Golf 7 DDYA
(+ Audi 80 Avant B4 1Z 475Tkm - habe ich vom ersten bis zum letzten Tag gerne gefahren)
(+ Passat Variant 32B CY 400Tkm)
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
Ronja_T3_1Z



KFZ-Schrauber seit: 30.05.2024
Beiträge: 7
Karma: +1 / -0   Danke, gefällt mir!


Premium Support

Beitrag31-05-2024, 14:22    Titel: 1Z stottert Antworten mit Zitat

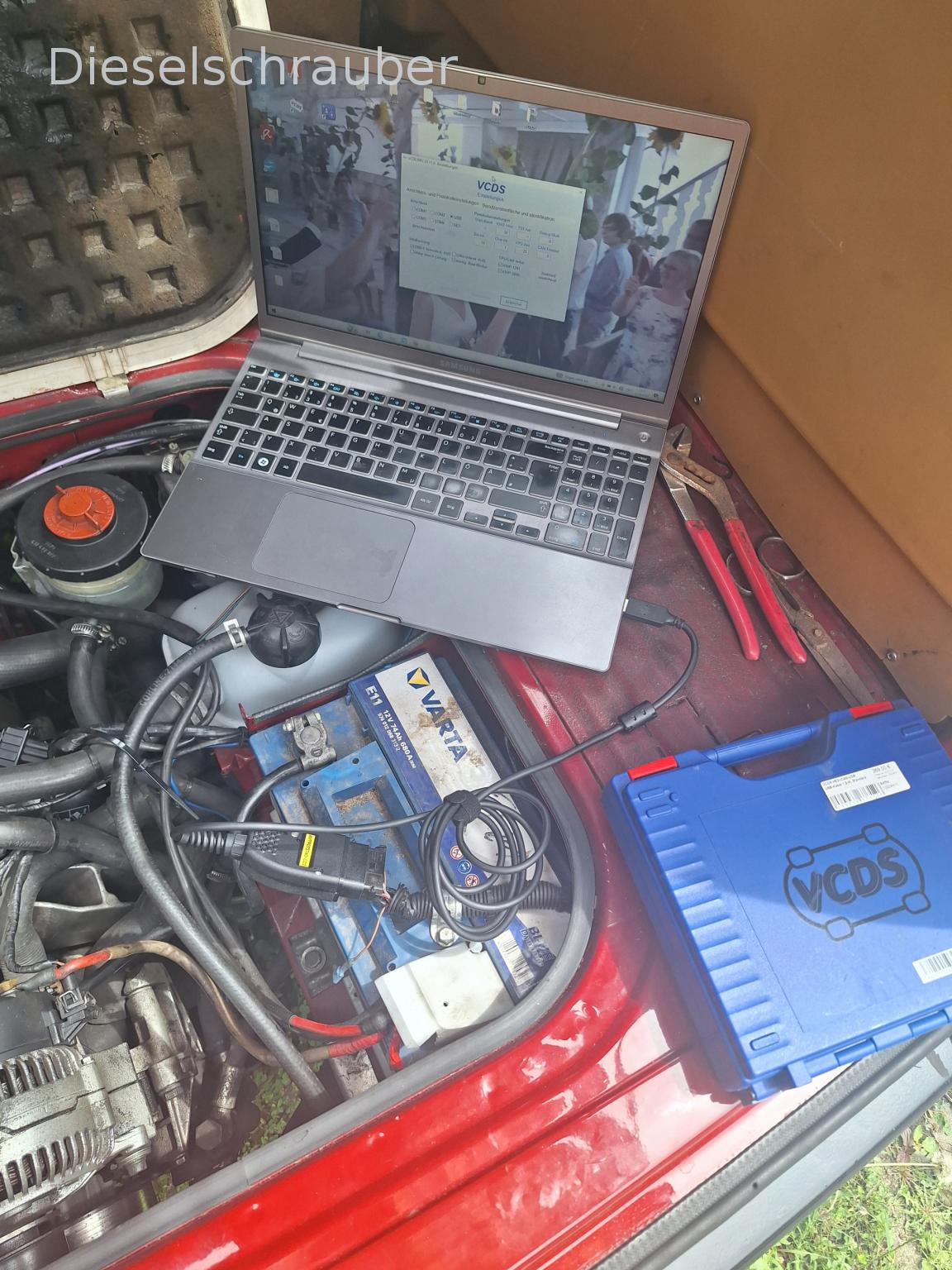

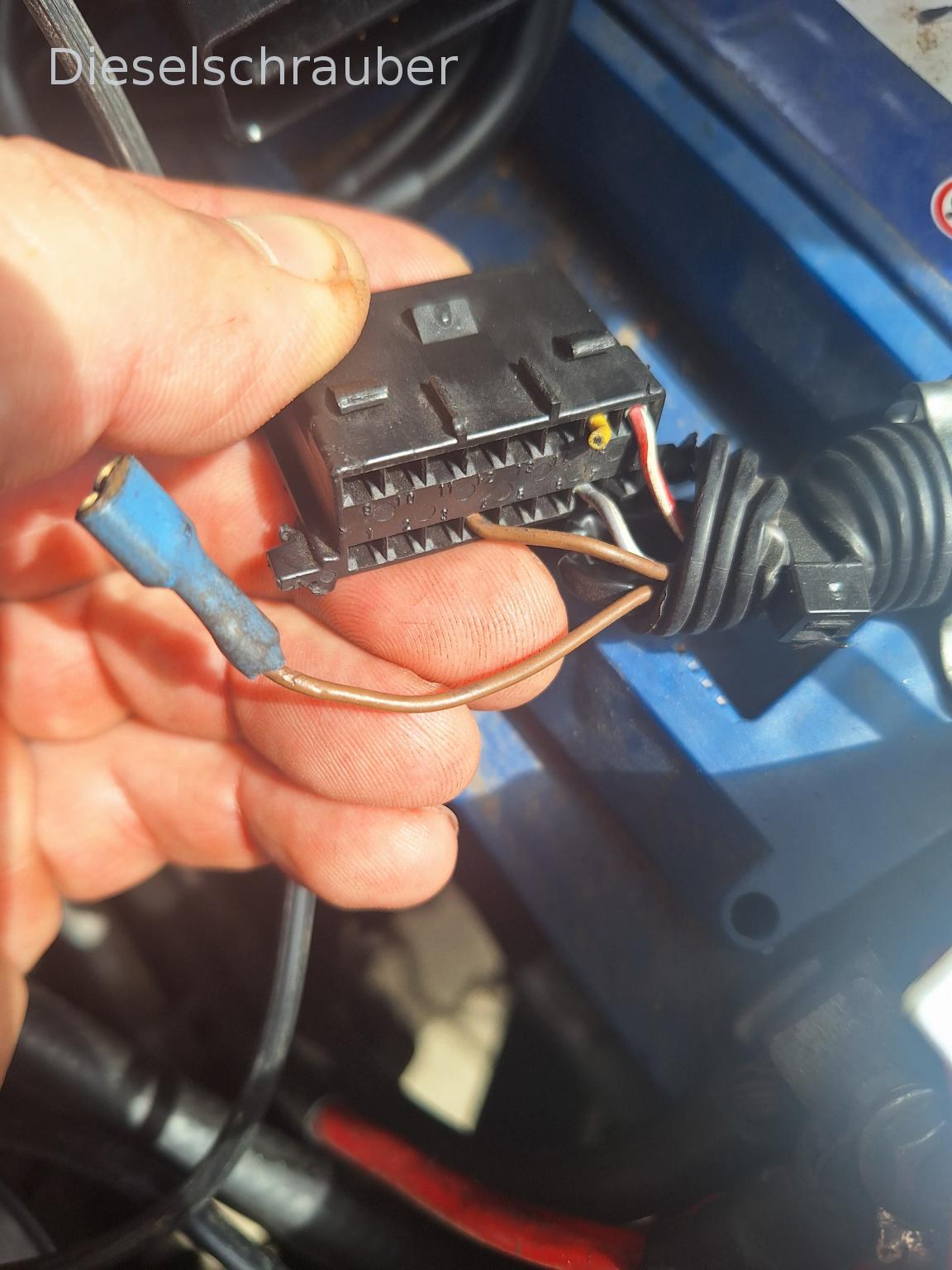

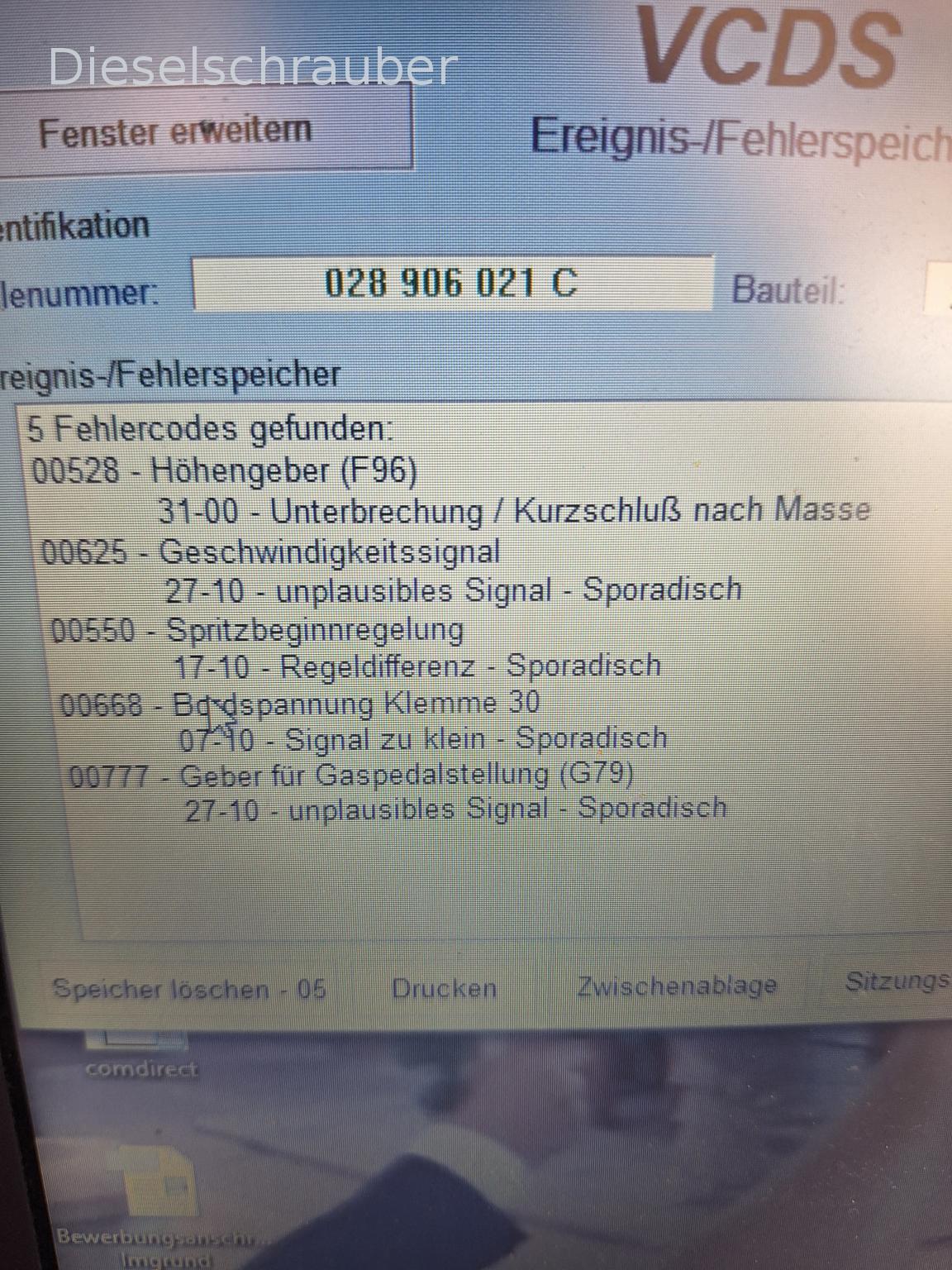

Ich würde sagen, dass vorher ein JX drin war. Dazu habe ich aber noch keine genaueren Informationen. Der Bulli ist aus 86. Was an dem Steuergerät oder dem Originalbaum umgebaut wurde, kann ich nicht sagen. Ich bin noch am Anfang meiner Recherchen und diesbezüglich sehr unbeholfen.



 Beschreibung:
 1Z stottert
 Dateigröße:  3,41 MB
 Angeschaut:  63 mal



 Beschreibung:
 1Z stottert
 Dateigröße:  3,45 MB
 Angeschaut:  63 mal



 Beschreibung:
 1Z stottert
 Dateigröße:  3,65 MB
 Angeschaut:  67 mal


Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17404
Karma: +644 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag31-05-2024, 14:36    Titel: 1Z stottert Antworten mit Zitat

https://www.obd.wiki/obd-2-buchse

Auf dem Bild kann ich leider schlecht erkennen wo das grau-weiße Kabel bei Dir in die OBD-2 Buchse geht. Pin 7 wäre richtig, siehe mein Link mit der Ansicht der OBD-2 Buchse wenn man von vorne darauf schaut.

Diagnose geht nur bei Zündung an. Dann muss mit dem Multimeter dort Bordspannung gegenüber Masse zu sehen sein.

Ich schaue mal, ob den Pin/die Kabelfarbe am Stecker zum Motorsteuergerät finde.

Müsste Pin 61 sein:
https://community.dieselschrauber.org/viewtopic.php?t=7945
Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS Shop


Zuletzt bearbeitet am 31-05-2024, 14:43, insgesamt 2-mal bearbeitet.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
dieselschrauber
Administrator
Administrator
Avatar-dieselschrauber

KFZ-Schrauber seit: 12.04.2002
Beiträge: 17404
Karma: +644 / -0   Danke, gefällt mir!
Wohnort: St.Gallen
2018 Volkswagen T6 Verbrauch


Beitrag31-05-2024, 14:58    Titel: 1Z stottert Antworten mit Zitat

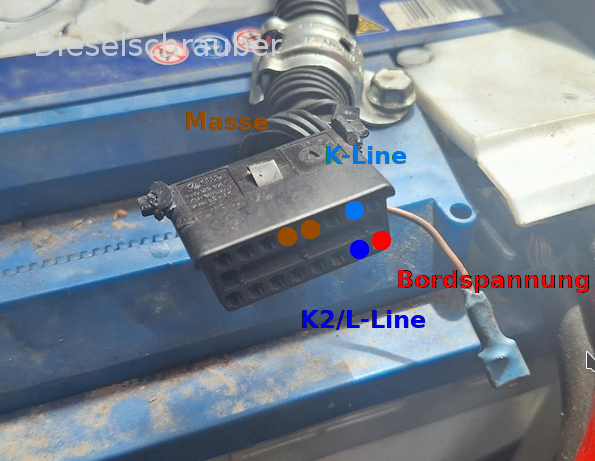

Todo für Dich:
K-Line Anschluss vom Motorsteuergerät (Pin 61, Details siehe mein Link im vorigen Posting) auf den richtigen Pin der OBD2-Buchse legen.
Die 3 mit Schrumpfschlauch abisolierten Adern sehen auch aus, als würden sie in die Nähe der richtigen Stelle am Motorsteuergerät gehen.

Da man nicht weiß, was verbastelt wurde schlage ich folgendes vor:
- Wenn K-Line am OBD2-Stecker belegt, so lassen bzw. herausfinden für welches Stg (Standheizung?). In dem Fall kann die K-Line vom Motorsteuergerät auf Pin 15 gelegt werden (K2/L-Line). Das Interface erkennt beide.
- Wenn K-Line am OBD2-Stecker unbelegt, Motorsteuergerät K-Line dort anschliessen.



 Beschreibung:
 1Z stottert
 Dateigröße:  419,19 KB
 Angeschaut:  63 mal


Dipl.-Ing. (FH) Rainer Kaufmann - Kaufmann Automotive GmbH
VCDS Shop


Zuletzt bearbeitet am 31-05-2024, 17:06, insgesamt 4-mal bearbeitet.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden Website dieses Benutzers besuchen Fahrzeuge des Benutzers ansehen
Ronja_T3_1Z



KFZ-Schrauber seit: 30.05.2024
Beiträge: 7
Karma: +1 / -0   Danke, gefällt mir!


Premium Support

dieselschrauber gefällt das.
Beitrag31-05-2024, 15:28    Titel: 1Z stottert Antworten mit Zitat

Hallo, demnach ist die k2 l Line abgeknipst und gelb. Aber in dem Baum nicht vorhanden. Einmal Masse fehlt wohl auch da liegt eines daneben. Hab grad hinter der Batterie dieses ankorrodierte Relais 109 rumbaumelnd gefunden.



 Beschreibung:
 1Z stottert
 Dateigröße:  3,55 MB
 Angeschaut:  65 mal



 Beschreibung:
 1Z stottert
 Dateigröße:  3,7 MB
 Angeschaut:  64 mal


Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
Ronja_T3_1Z



KFZ-Schrauber seit: 30.05.2024
Beiträge: 7
Karma: +1 / -0   Danke, gefällt mir!


Premium Support

Beitrag31-05-2024, 15:36    Titel: 1Z stottert Antworten mit Zitat

Hab da jetzt noch Kabel hinter der Batterie nach unten gehen sehen und da ist noch ein zusätzlicher Kasten unter der Batterie angebaut, der nicht original ist. Da muss noch irgend ein Dingens drin sein. Ich muss jetzt erstmal mich ums Kind kümmern. Schaue später mal da rein.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
guste100
Profi-Schrauber
Profi-Schrauber
Avatar-guste100

KFZ-Schrauber seit: 27.07.2004
Beiträge: 2331
Karma: +360 / -0   Danke, gefällt mir!
Wohnort: Mitte Schleswig Holsteins
2007 Volkswagen Passat
Premium Support

dieselschrauber gefällt das.
Beitrag31-05-2024, 16:28    Titel: 1Z stottert Antworten mit Zitat

Relais 109 versorgt das Motorsteuergerät mit Spannung. Ohne Spannung läuft der Motor nicht und auch Diagnose ist nicht möglich.

Ist eine Vorglühleuchte an das Motorsteuergerät angeschlossen? Falls ja, geht die bei Zündung für eine Sekunde an und erlischt dann? (Das wäre ein Indiz, dass das MSG Spannung bekommt. Sonst ggf direkt am MSG nachmessen.). Dies ist zwar nicht dein ursprüngliches Problem mit dem Notlauf, aber vielleicht hat der Motor ja mehr als nur das ursprüngliche Problem.
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden   Fahrzeuge des Benutzers ansehen
Herbert
Profi-Schrauber
Profi-Schrauber


KFZ-Schrauber seit: 22.06.2005
Beiträge: 4243
Karma: +1088 / -0   Danke, gefällt mir!


Premium Support

dieselschrauber gefällt das.
Beitrag31-05-2024, 16:41    Titel: 1Z stottert Antworten mit Zitat

Moin,
ein 86'er T3 mit JX Motor hat original gar nichts an Auslesemöglichkeit, an der Maschine ist alles mechanisch. Vielleicht gibt´s / gab es ein Interface zum ABS Stg (?) zum Ausblinken.
Wenn ein 1Z nachgerüstet wurde, müßte man ein Interface genau so nachrüsten. 2x2 wäre die naheliegende Logik, vielleicht geht auch ein OBD I/F, wenn das MSG das unterstützt. Die vorhandene Verkabelung müßte im Detail geprüft und ergänzt werden. Mit "ich habe noch eine gelbe Leitung gefunden" wird das nix.
Frage - ist es eine ESP mit Poti im Mengenstellwerk, oder mit HDK- Geber? Vom Kunststoffgehäuse her ist das STG ein MSA 12, die Teilenummer paßt zum Golf 3 aus 1994.
hg
Herbert
Horch A4 8K CJCD
Golf 7 DDYA
(+ Audi 80 Avant B4 1Z 475Tkm - habe ich vom ersten bis zum letzten Tag gerne gefahren)
(+ Passat Variant 32B CY 400Tkm)
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
Gremlin
Schrauber
Schrauber
Avatar-Gremlin

KFZ-Schrauber seit: 18.08.2005
Beiträge: 358
Karma: +63 / -1   Danke, gefällt mir!
Wohnort: Grainet
2000 Audi A4 Avant Verbrauch
Premium Support

dieselschrauber und Turbinchen gefällt das.
Beitrag31-05-2024, 19:48    Titel: 1Z stottert Antworten mit Zitat

Ronja_T3_1Z hat folgendes geschrieben:
Hallo, das Kurbelwellenrad hab ich auf Festigkeit geprüft.
Das mit den Bildern hochladen klappt noch nicht so richtig.
Besten Dank und Gruß


Frage:
Wie hast du es geprüft? Es gab schon mehrere User, die geschrieben haben, das ist fest!
Sollte die untere Riemenscheiben irgendwie eiern, also nicht rund laufen, ist hier Handlungsbedarf!
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden   Fahrzeuge des Benutzers ansehen
Ronja_T3_1Z



KFZ-Schrauber seit: 30.05.2024
Beiträge: 7
Karma: +1 / -0   Danke, gefällt mir!


Premium Support

Beitrag03-06-2024, 7:52    Titel: 1Z stottert Antworten mit Zitat

Hallo, erstmal vielen dank für die tollen Hinweise und Tipps. icon_smile_thumb_up.gif

Ich habe leider keine wirkliche Zeit mehr gehabt, richtig in Ruhe zu schauen und bin jetzt erstmal für 2 Wochen nicht in der Lage an dem Bulli zu arbeiten. Aber ich habe noch schnell durchgemessen, K Line ist auf jeden Fall Klemme 61. Zu mehr bin ich leider nicht gekommen. Da ist ja noch der Kasten unter der Batterie und ich muss dann noch messen, wo wie welche Spannung anliegt. Aber dafür hab ich leider erst wieder in zwei Wochen Zeit. Ich habe was von Wegfahrsperre gelesen. Vielleicht ist da ja das Steuergerät versteckt und es gibt damit irgendwelche Probleme. So was gibt es original ja nicht.

Die Kurbelwellenschraube habe ich mit 250NM in beide Richtungen nicht bewegt. Da würde ich jetzt nicht von locker ausgehen. Ich wollte sie dann aber auch nicht lösen, da sie ja scheinbar hält.

Beim Jx hab ich den Stummel immer geplant. Das wir ja hier ähnlich sein oder?

Besten Gruß und Dank
Daniel
Nach oben KFZ-Schrauber-Profil anzeigen Private Nachricht senden
